4 据え付けと委託作業 ユーザーマニュアル SIPLACE SX1/ SX2 4.3 マシンをセットアップする ソフトウエアバージ ョン SC.706.xx 以降 2 012 年 4 月日本語版 212 4 図 4 .3 - 9 マシンの測定箇所
ユーザーマニュアル SIPLACE SX1/SX2 4 据え付けと委託作業
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 4.3 マシンをセットアップする
211
ご注意 :
マシンの水準器の取扱精度を保証するために、X および Y 方向を測定するとき、水準器を必ず
サポートプレートの同じ方向に配置するようにします。 4
→ マシンを下の指導に従って、一覧表示されている順序で調整します。
(1) 固定ベアリング側およびルーズベアリング側で Y 方向にマシンを整列します。測定精度は、
0.10 mm です。
(2) マシンを X 方向に、X-Y 軸の中央に整列します。測定精度は、0.10 mm です。
(3) 4 本の脚の負荷のかかり具合の強度をチェックします。4 本のマシンの脚は床面に接触して
いて、均等に負荷がかかっていなければなりません。
(4) クランプネジでマシンの脚をトルク 130 Nm で締めます。
(5) 脚をハンマーで打ち、マシンの脚の重量のかかり具合の強度をチェックします。
(6) 水準器を使用してマシンが精密に整列していることを確認します。
4 据え付けと委託作業 ユーザーマニュアル SIPLACE SX1/SX2
4.3 マシンをセットアップする ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
212
4

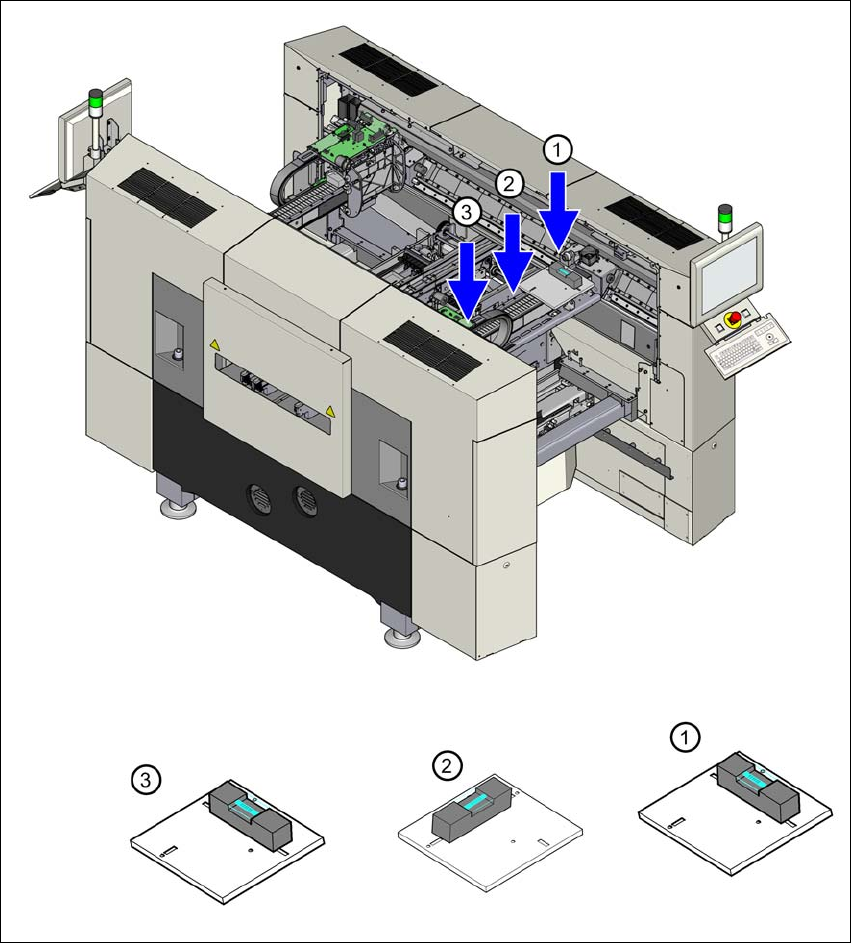

図 4.3 - 9 マシンの測定箇所
ユーザーマニュアル SIPLACE SX1/SX2 4 据え付けと委託作業
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 4.3 マシンをセットアップする
213
4.3.9.1 エアークッション運搬システムでマシンを揃える
→ マシンフレームの下の接触箇所にエアークッション運搬システムのエアークッションを 4
個入れます。
→ マシンを持ち上げ、ラインに揃えます。
→ 隣のマシンの PCB コンベヤシステムからの距離をチェックします。これは 1 mm から 3 mm
の間にする必要があります。
→ マシンを降ろします。
4

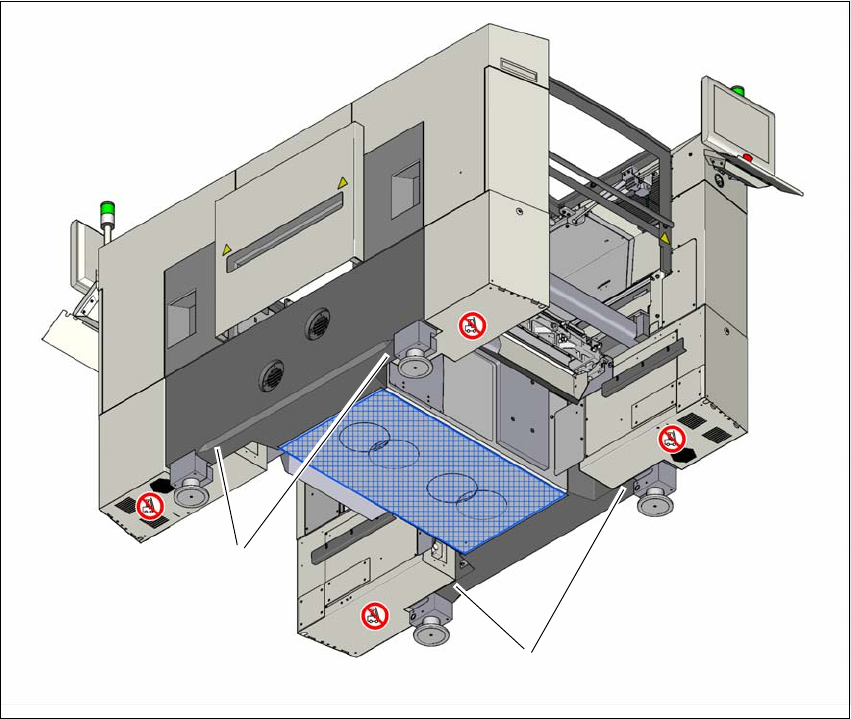

図 4.3 - 10 エアークッション搬送システムの接触位置
(1) エアークッション搬送システム用の 4 箇所の接触位置
(1)
(1)
