2.10 メインスイッチで電源をオフした後のマシンのエネルギ状態 ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
80
2.10 メインスイッチで電源をオフした後のマシンのエネ
ルギ状態
2

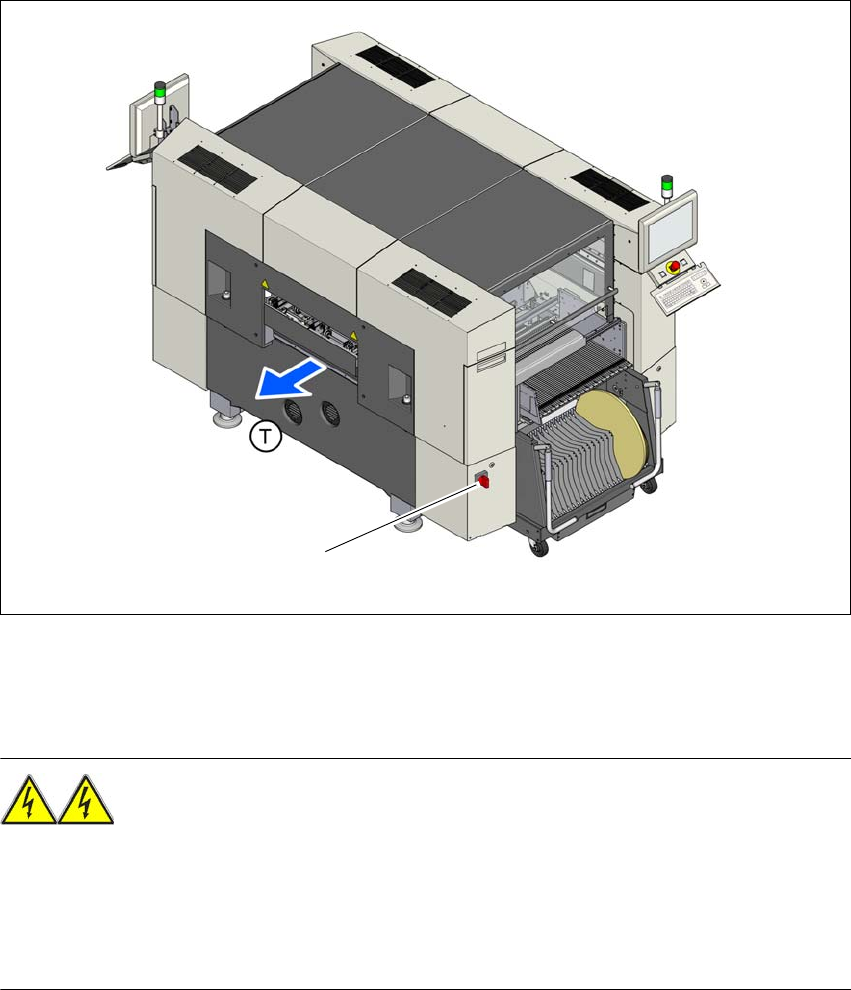

図 2.10 - 1 マシンの電源位置
2
警告
マシンには、3 x 200 VAC、3 x 208 V AC、 3 x 220 V AC、 3 x 230 V AC、3 x 380 V AC、
3 x 400 V AC または 3 x 415 V AC±5 %、50/60 Hz のメイン電源電圧が供給されています。す
なわち、メインスイッチをオフにしても、システム内のいくつかの装置には致命的な電圧がか
かっている可能性があります。マシンを不適切に取り扱うと、作業者が死亡、重傷、またはマ
シンに大きな損害を被ることがあります。 2
→ 適合する事故防止と DIN の規則（特に DIN EN 60204、パート 1 または IEC60204、パート 1）
および自国で適用できる規則に必ず従うこと。
→ 電源ユニット上のカバーは、適切な資格があり訓練された人しか開けないこと。
(1) メインスイッチ
(1)
ユーザーマニュアル SIPLACE SX1/SX2 2 運転上の安全
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 2.10 メインスイッチで電源をオフした後のマシンのエネルギ状態
81
2.10.1 メインスイッチでマシンの電源をオフにするが、接続されたままの場合
警告
メインスイッチをオフにしても、次の構成部品にはそれでも潜在する致命的電圧がかかってい
ます。
– メインスイッチ Q1 の変圧器ユニット内の L1、L2、L3 のケーブル接続端子
– サービスソケット X98
– サービスソケットの自動サーキットブレーカ F1
– メインスイッチをオフにしても、なお潜在する致命的電圧がかかっている配線すべての色
は茶色です。
– メインスイッチをオフにしても、なお潜在する致命的電圧がかかっている配線すべての色
は茶色です。
2

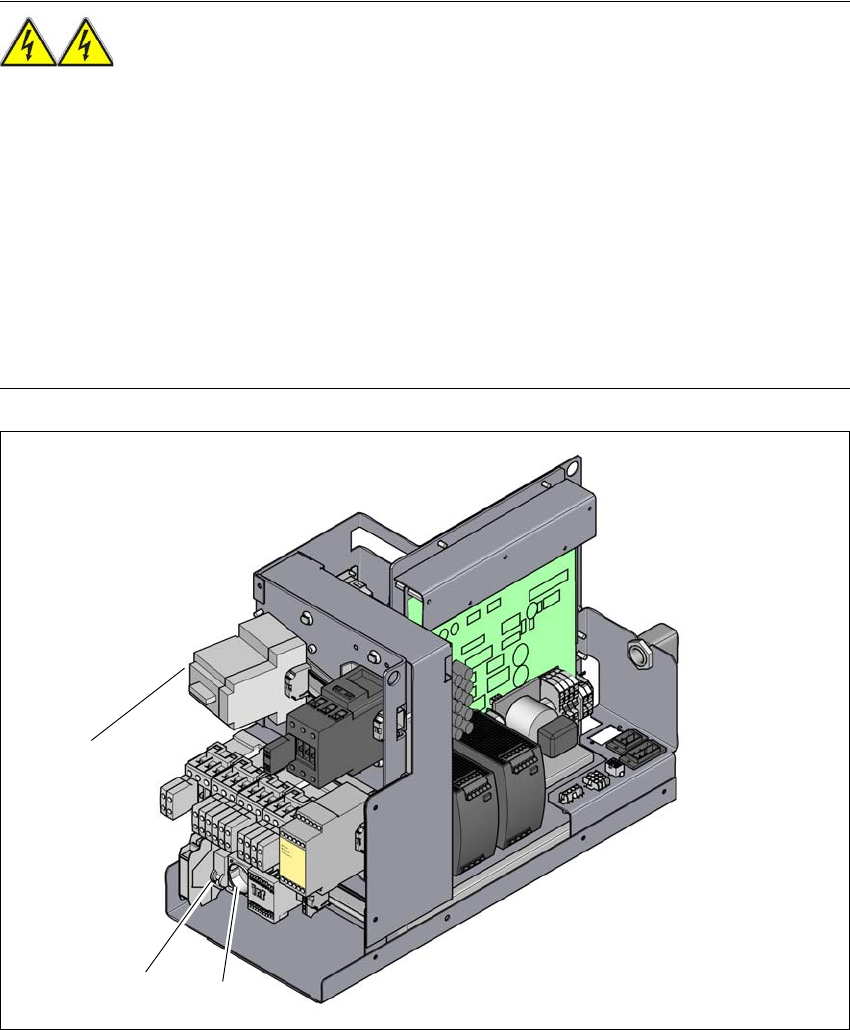

図 2.10 - 2 電源ユニット、正面図
(1) サービスソケット (X98)
(2) サービスソケットのヒューズ (F1)
(3) メインスイッチ (Q1)
(3)
(1)
(2)
2 運転上の安全 ユーザーマニュアル SIPLACE SX1/SX2
2.10 メインスイッチで電源をオフした後のマシンのエネルギ状態 ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
82
2

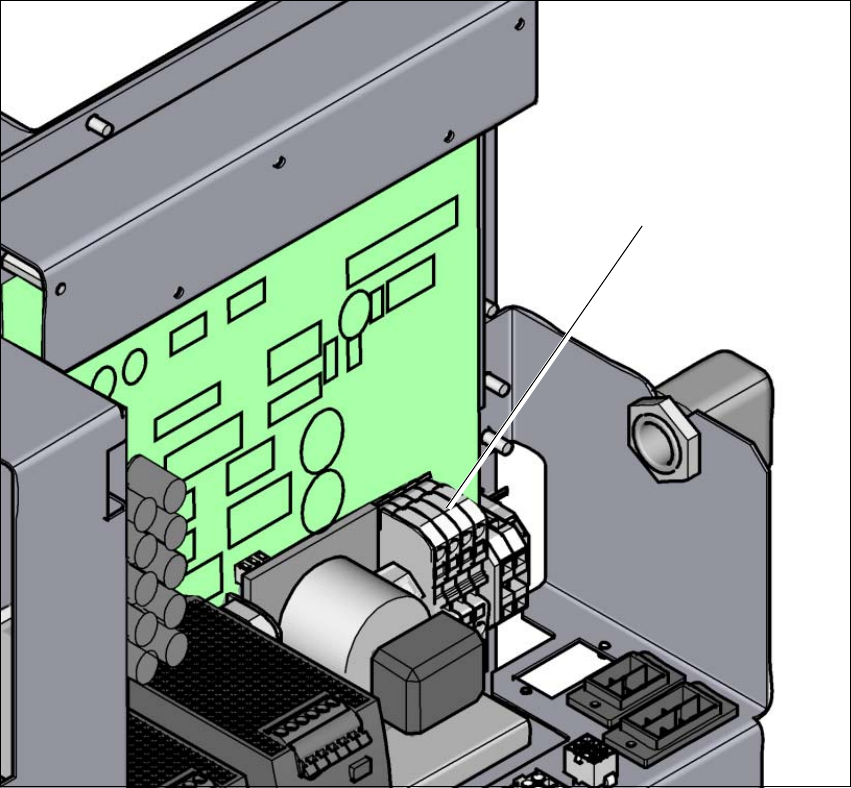

図 2.10 - 3 電源ユニット、側面図
(1) 電源ケーブルの端子 (X99)
(1)
