00196978-01_UM_SX12-V2_JA.pdf - 第276页

5 マシンで作業をするユーザーマニュアル SIPLACE SX1/ SX2 5.15 部品トロリーを結合する、切り離すソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 276 5.15 部品トロリーを結合する、切り離す 5.15.1 部品トロリー結合、切り離しの安全指導警告 5 事故（挟まれる危険）防止のため、部品トロリーは、一人で結合、切り離しすること。 5 図 5.15 - 1 部品トロリー結…

ユーザーマニュアル SIPLACE SX1/SX2 5 マシンで作業をする

ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 5.14 部品を補給する

275

5.14 部品を補給する

オンラインヘルプには、バーコードがある場合とない場合の部品補給についての情報がありま

す。

→ テープフィーダでは、フィーダに部品がなくならないようにいつも早めに新しいテープを

継ぎ足します。

→ しかし、もとのテープの最後に継ぎ足した後、新しいリールにテープを巻き取ると、新し

いテープのリールがあふれてしまうので、継ぎ足すのが早すぎてもいけません。テープは

そのあとリールから滑り落ち、もつれてしまいます。ある状況下では、このことにより吸

着エラーが発生し、長期間の停止時間発生する可能性があります。

5 マシンで作業をするユーザーマニュアル SIPLACE SX1/SX2

5.15 部品トロリーを結合する、切り離すソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版

276

5.15 部品トロリーを結合する、切り離す

5.15.1 部品トロリー結合、切り離しの安全指導

警告 5

事故（挟まれる危険）防止のため、部品トロリーは、一人で結合、切り離しすること。

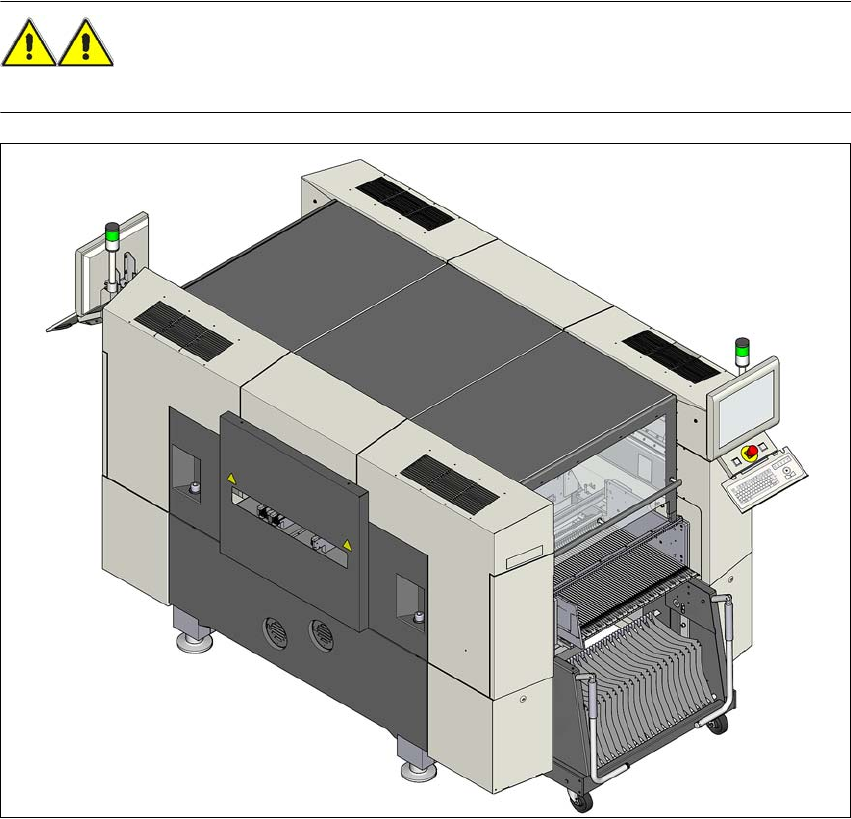

図 5.15 - 1

部品トロリー結合、切り離しの安全指導

さらに、保護カバーが閉じている場合しか部品トロリーを結合することができません。

ユーザーマニュアル SIPLACE SX1/SX2 5 マシンで作業をする

ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 5.15 部品トロリーを結合する、切り離す

277

5.15.2 部品トロリーを切り離す

→ ステーションソフトウエアのメイン画面で、フィーダ ... アイコンを

選択し、ロケーションアイコンを選択します。

図 5.15 - 2 SC GUI - ロケーション

→ アイコンをクリックして、各ロケーションを解放し、ロックデバイスが開くまで

待ちます。詳細については、ステーションソフトウエアのオンラインヘルプを参照してく

ださい。

→ 二本のハンドルを上に回します ( 図 5.15 - 3

のアイテム 1)。
