3.10.4 部品トロリーのフィデューシャル
3

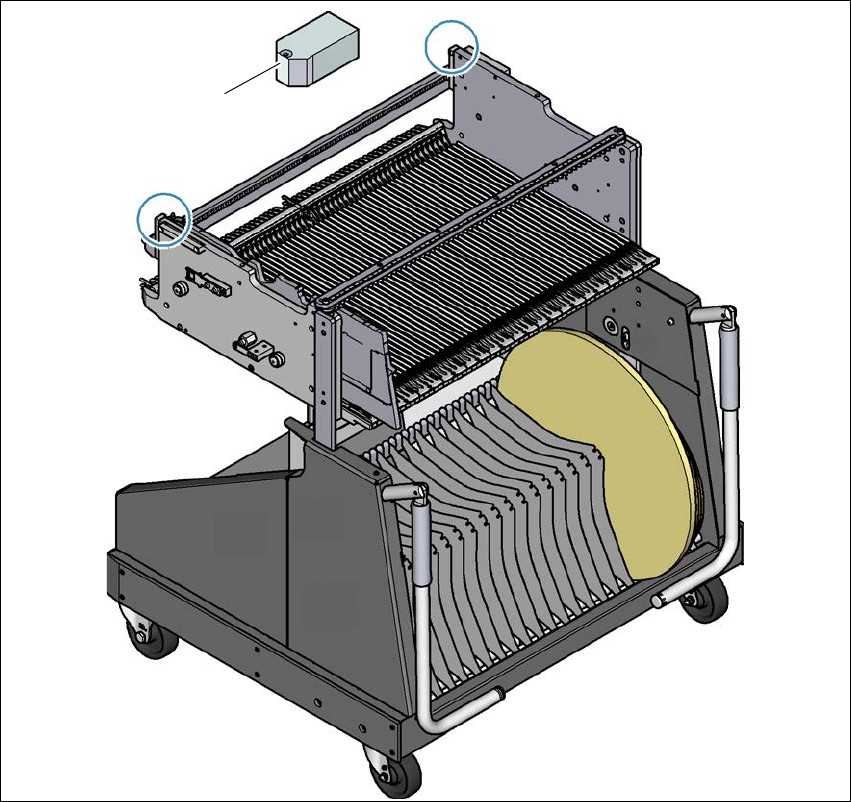

図 3.10 - 4 部品トロリーのフィデューシャル
(1) 部品トロリーのフィデューシャル
SIPLACE 部品トロリーを結合すると、マシンは、部品トロリーのフィデューシャルを測定しま
す。
0.5mm より短い長さの辺のある部品、たとえば 0402 部品以下では、最初の部品を吸着する前に
テープポケットで部品の位置が決定されます。
(1)
ユーザーマニュアル SIPLACE SX1/SX2 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 3.10 SIPLACE SX1/SX2 の部品トロリー
173
3.10.5 部品トロリーの寸法
3

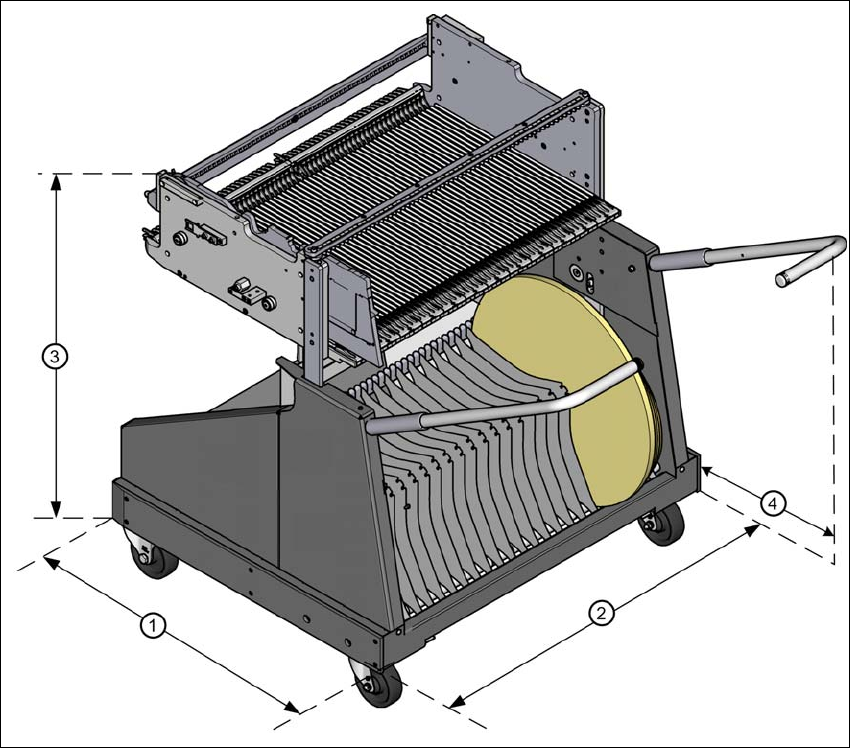

図 3.10 - 5 部品トロリーの寸法、SIPLACE SX1/SX2、すべての寸法単位は mm
(1) 長さ = 760 mm
(2) 幅 = 864 mm
(3) 高さ ( 高さ設定により異なります。
– 900 mm では、934 mm
– 930 mm では、964 mm
– 950 mm では、984 mm
(4) 折りたたみを伸ばした時のハンドルとの距離 = 476 mm
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX1/SX2
3.10 SIPLACE SX1/SX2 の部品トロリー ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
174
3.10.6 SIPLACE SX1/SX2 の段取り替えテーブル
フィーダの前部スライダーガイドを挿入補助台に載せます。押し込むと、フィーダのガイドが、
ガイド成形の上をストップバーまで滑ります。ストップバーのセンタリング穴が、X フィーダ
の「前部」センタリングピンを固定します。同時に、段取り替えテーブルのロックラッチが、
フィーダのロックローラに嵌ります。フィーダの上部にある「後部」センタリングピンは、セ
ンタリングバーのくぼみに固定されます。
3
図 3.10 - 6 段取り替えテーブル、背面図
(1) 挿入補助台
(2) ガイド成形 (Ω 成形 )
(3) X フィーダの「後部」センタリングピンを固定するセンタリングバー
(4) ストップバー
(5) センタリング穴
(6) 非常停止回路の安全スイッチを切り替える接点
(7) ロック
(1)
(2)
(3)
(4)
(5)
(6)
(7)
