6 ステーション詳細 ユーザーマニュアル SIPLACE SX1/SX2
6.4 SIPLACE SX の部品トロリー用結合ステーション ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
314
6.4 SIPLACE SX の部品トロリー用結合ステーション
6.4.1 概要
結合ステーションは、セットアップエリアの追加コンポーネントです。これは、セットアップ
エリアと SIPLACE SX1/SX2 および X シリーズの部品トロリー間でリンクを形成します。結合ス
テーションにより、部品トロリーは、フィーダをセットアップし、機能をテストし、外部で
セットアップチェックを実行することができるようになります。部品トロリーは、30 トラッ
ク、40 トラックまたは 60 トラック付きのものを使用することができます。適切な切り離し装
置が関連するところで必要になります。
詳細説明については、「SIPLACE SX の部品トロリー用結合ステーションオペレーティングガイ
ド」、アイテム番号 00196691-xx を参照してください。
6

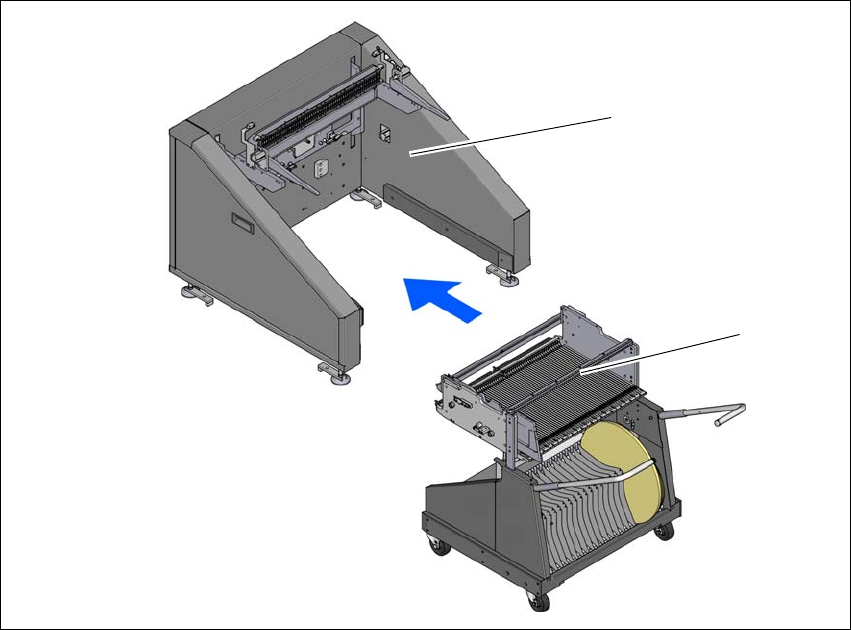

図 6.4 - 1 結合ステーション、SIPLACE SX シリーズ
(1) 結合ステーション
(2) 部品トロリー (60 トラック付き )
(1)
(2)
ユーザーマニュアル SIPLACE SX1/SX2 6 ステーション詳細
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 6.4 SIPLACE SX の部品トロリー用結合ステーション
315
6.4.2 テクニカルデータ
6
図 6.4 - 2 結合ステーション、SIPLACE SX シリーズ - 寸法
6
L1 長さ 1038 mm
L2 幅 801.5 mm
L3 センタリングピンまでの高さ 859 mm、900 mm の PCB コンベヤ高さに対して
889 mm、930 mm の PCB コンベヤ高さに対して
909 mm、950 mm の PCB コンベヤ高さに対して
重量
圧縮空気圧力値 p
最小
0.5 MPa (5.0 bar)
p
最大
1.0 MPa (10.0 bar)
圧縮空気接続 接続プラグ KS 2-M5-A
流量
a
5 Nl/min
供給電圧 88 - 264 V~
周波数 最大 63 Hz
定格電流 最大 2 A
出力 0.23 kW
ヒューズ 2 x 8 A
a) 20°C および 1013 hPa における通常の大気条件にて
