6 ステーション詳細 ユーザーマニュアル SIPLACE SX1/ SX2 6.1 ノズルチェンジャー ソフトウエアバージョン S C.706.xx 以降 2012 年 4 月日本語版 296 6 図 6 .1 - 11 マガジンを交換する (1) マガジン解放用レバー (2) 平行ピン、マガジンの穴に嵌まる。 (3) マガジン検出および安全ループ用のマイクロスイッ チを作動させるスプリングピン (4) スライド機構のピン、ロッキングプ…
ユーザーマニュアル SIPLACE SX1/SX2 6 ステーション詳細
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 6.1 ノズルチェンジャー
295
6.1.2.5 運転上の注意
→ あるノズルタイプを、初めてマガジンに装填するとき、そのタイプを識別する粘着ラベル
を貼ってください。
ご注意 6
マシンの外でマガジンにノズルを装填し、必ずマガジン全体を交換します。 6
→ ロッキングプレートを開き、ノズルホルダにノズルを配置します。
→ マガジンからノズルが脱落しないように、ロッキングプレートを閉じます。
注意 6
マガジンにノズルを装填する前に、リボルバヘッドのノズルがすべてマガジンに返却され
ていることを確認してください。 6
ご注意 6
マガジン上に部品が落ちないようにします。散らばった部品があると、ロッキングプレー
トの動作を妨げる可能性があります。そのため、マガジンや、マガジンの取り付けられて
いない場所などを定期的に清掃します。
→ ノズルチェンジャのプログラミング方法については、SIPLACE Pro ユーザーマニュアルで
説明されています。
6.1.2.6 マガジンを交換する
→ レバー ( ページ 296 の図 6.1 - 11 のアイテム 1) を押して、スナップファスナ（ページ
ページ 296
の図 6.1 - 11 のアイテム 5）のボールからマガジンを解放します。マガジンを
持ち上げ、ベースから取り外します。
警告 6
マガジンから上に突き出しているレバー ( 図 6.1 - 11 のアイテム 1) があると、ヘッドと衝突
してしまう可能性があります。そのため、レバーがマガジンの上に突き出していないようにし
てください。
6 ステーション詳細 ユーザーマニュアル SIPLACE SX1/SX2
6.1 ノズルチェンジャー ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
296
6

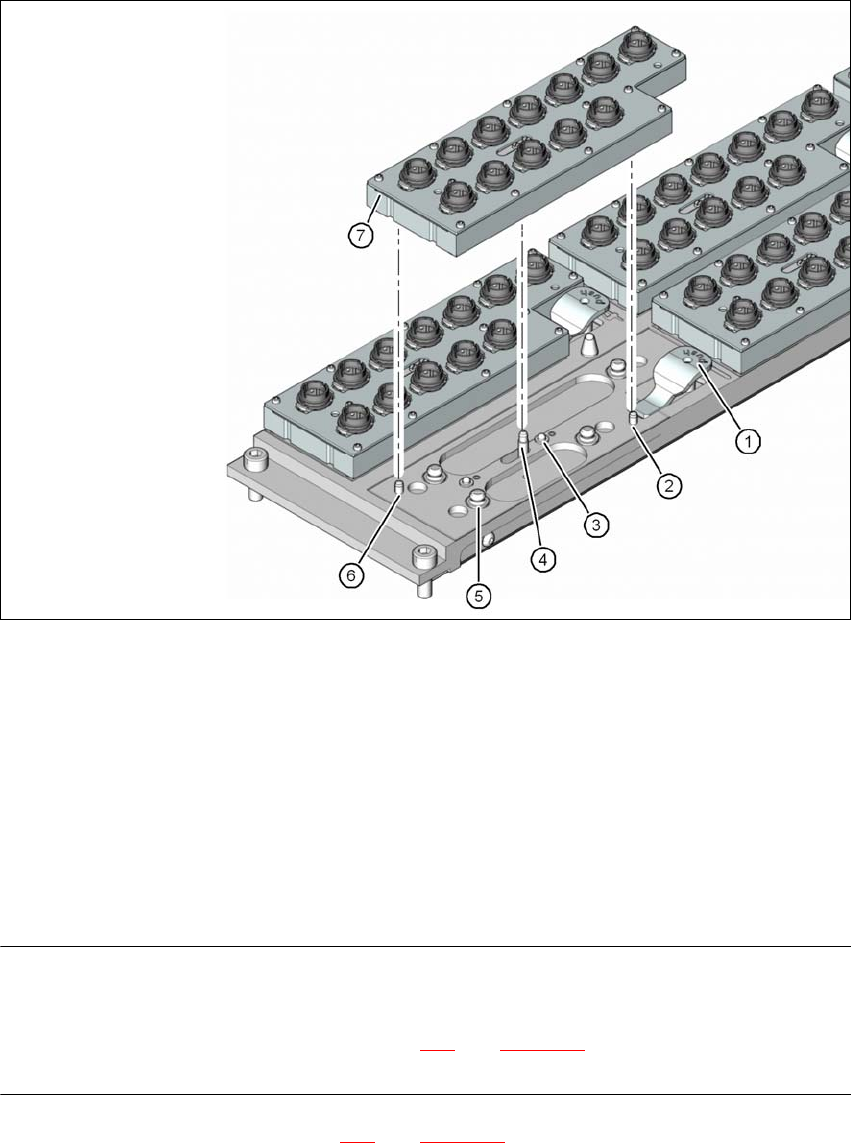

図 6.1 - 11 マガジンを交換する
(1) マガジン解放用レバー
(2) 平行ピン、マガジンの穴に嵌まる。
(3) マガジン検出および安全ループ用のマイクロスイッチを作動させるスプリングピン
(4) スライド機構のピン、ロッキングプレートを動作させます。
(5) スナップファスナのボール
(6) 平行ピン、マガジンスロットに嵌まる。
(7)「マガジンロック済み」位置のロッキングプレート
ご注意 6
– 「マガジンロック済み」位置にロッキングプレートを動かしてください。
– 挿入する前に、センタリングピン（ページ 296
の図 6.1 - 11 のアイテム2と6）が、セン
タリング穴とスロットに滑り込むように、マガジンの位置を揃えます。
→ スナップファスナボール ( ページ 296
の図 6.1 - 11 のアイテム 5) にマガジンを載せます。
→ スナップファスナボールが、すべてのスナップファスナに同時に嵌まるように、マガジン
をバランスをとりながら下に押します。
ユーザーマニュアル SIPLACE SX1/SX2 6 ステーション詳細
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 6.1 ノズルチェンジャー
297
6.1.2.7 位置検出
ノズルチェンジャーの各マガジンには、次の 2 個のフィデューシャルがあります。１個は、位
置決め用、もう 1 個は、回転角度を決めるためのものです。
6

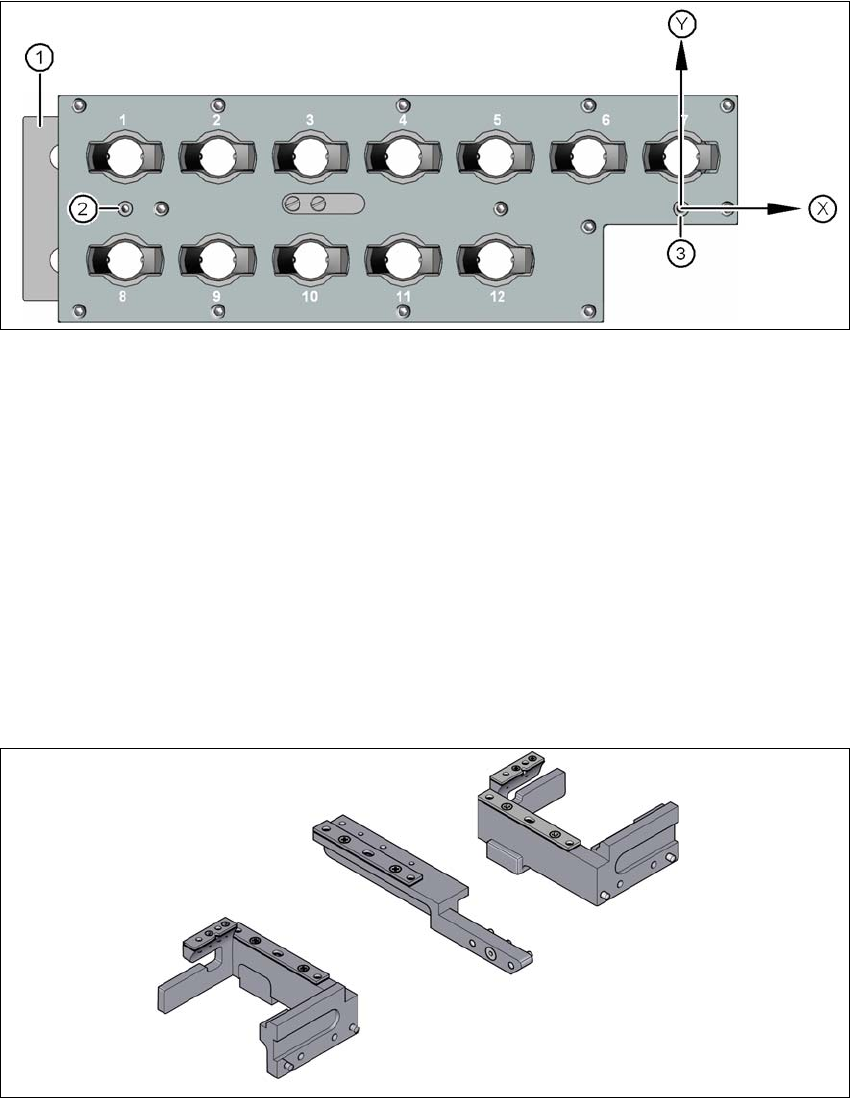

図 6.1 - 12 ノズルマガジン - 位置および回転角度決定用フィデューシャル
(1)「マガジン開」位置のロッキングプレート
(2) 回転角度決定用フィデューシャル
(3) 位置決めフィデューシャル
6.1.2.8 SIPLACE マルチスター用「列 2」ノズルチェンジャー
アイテム番号 00519842-xx 列 2 用ノズルチェンジャー CPP、SX
「列 2」ノズルチェンジャーは、次のロケーションに取り付けられます。
SX マシン : ロケーション 1 および 2
改造パッケージにはアセンブリ キットがあります。
6
図 6.1 - 13 「列 2」ノズルチェンジャー用アセンブリキット
