6 ステーション詳細 ユーザーマニュアル SIPLACE SX1/SX2
6.4 SIPLACE SX の部品トロリー用結合ステーション ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
316
6.4.2.1 結合済み部品トロリーの寸法
6

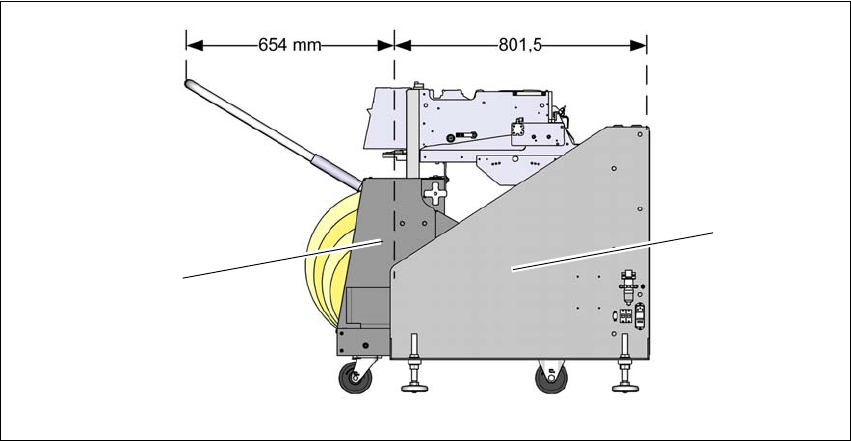

図 6.4 - 3 部品トロリー付き結合ステーション、SIPLACE SX シリーズ - 寸法
(1) 部品トロリー
(2) 結合ステーション
(2)
(1)
ユーザーマニュアル SIPLACE SX1/SX2 6 ステーション詳細
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 6.4 SIPLACE SX の部品トロリー用結合ステーション
317
6.4.3 結合ステーションの警告ラベル
6

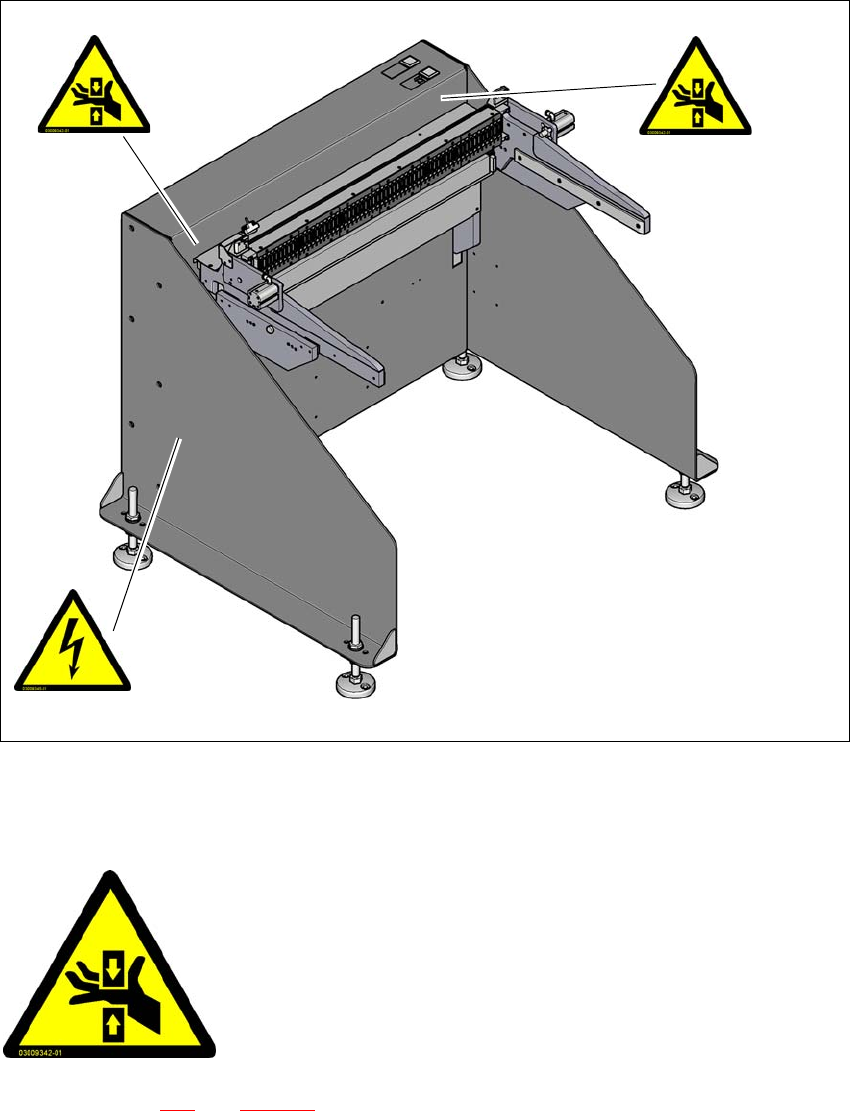

図 6.4 - 4 結合ステーション、SIPLACE SX シリーズ - 警告ラベル
6.4.3.1 警告ラベル W203
6
– W203、ページ 317 の図 6.4 - 4、アイテム番号 03009342-01
– 2 枚、SIPLACE SX 部品トロリーの結合ステーション
– 左右におのおの 1 枚、ハウジングの動力およびデータインタフェース背面
W 203
W 203
W206
6
6
6
はさまれる危険 !
この中に腕や手を入れると怪我をする場合があり
ます。
マシンの稼動中にマシン内に入らないようにして
ください。
6 ステーション詳細 ユーザーマニュアル SIPLACE SX1/SX2
6.5 部品廃棄箱のセンサ ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
318
6.4.4 警告ラベル 206
6
– W206、ページ 317 の図 6.4 - 4、アイテム番号 03009345-01
– 1 枚、SIPLACE SX 部品トロリーの結合ステーション上
– 3 枚、電源のカバー上。
6.5 部品廃棄箱のセンサ
アイテム番号 00519848-xx 部品廃棄箱のクエリー
部品廃棄箱のセンサは、廃棄箱がマウントに正しく着座しているかモニタしています。
– 廃棄箱が、正しく挿入されなかった場合、マシンを起動することができません。
– 実装中に、廃棄箱がマウントから外れてしまうと、マシンはヘッド衝突を避けるために即
座に停止します。
各廃棄箱を、別個のセンサでモニタすることができます。
ご注意 6
スピードスターを使用する場合、部品廃棄箱用オプションセンサの取り付けをお奨めします。
危険な電圧 !
主電源がオフの場合でも、ラベルが貼られた部分には電圧が残
留しています。
その部分で作業する場合は主電源を切り、切り離してください。
NAFTA 地域：感電、火傷の危険性 !
