4.3.6 マシンの脚を交換する ( ハイトアダプタ )
マシンは 4 本の脚で立っています ( ハイトアダプタ ) ( ページ 202 の図 4.3 - 2 の 1 参照 )。
対応するハイトアダプタが、数種類の PCB コンベヤ高さで利用することができます。
4
図 4.3 - 2 マシンのハイトアダプタ
(1) 高さ調整用キャップボルト
(2) 治具の切り欠き、落下防止 ( ロックネジ )
(3) ハイトアダプタ寸法の種類
– PCB コンベヤ高さ 900 用ハイトアダプタ ( アイテム番号 03067048-xx)
– PCB コンベヤ高さ 930 用ハイトアダプタ ( アイテム番号 03067046-xx)
– PCB コンベヤ高さ 950 用ハイトアダプタ ( アイテム番号 03065876-xx)
(3)
(1)
(2)
4 据え付けと委託作業 ユーザーマニュアル SIPLACE SX1/SX2
4.3 マシンをセットアップする ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
204
4

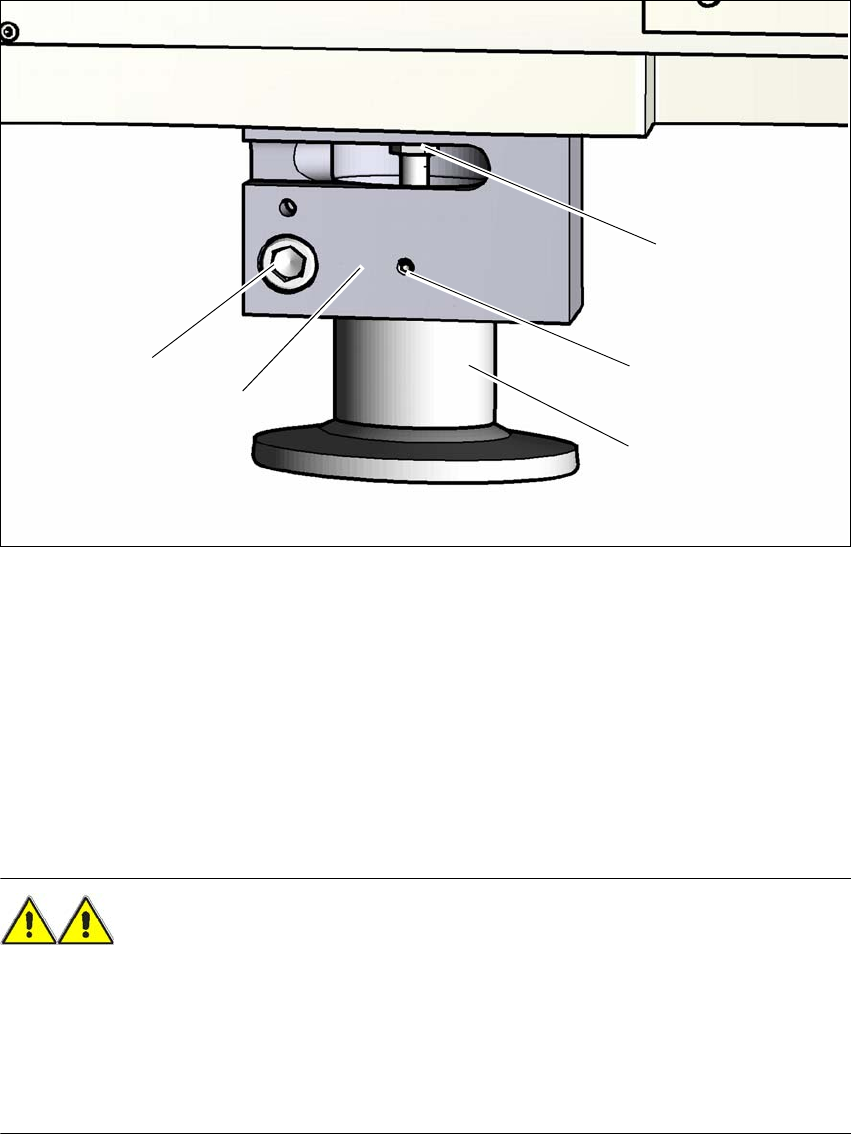

図 4.3 - 4 ハイトアダプタ - 高さを調整する
4
(1) 高さ調整用セットネジ
(2) ロックネジ
(3) ハイトアダプタ
(4) クランプ
(5) クランプネジ
→ ロックネジ (2) を緩めます。このロックネジは、ハイトアダプタを固定していて、クラン
プが緩んだ途端に落下しないようにしています。
警告 4
クランプを緩めたあと、ハイトアダプタをセットネジで切り欠き内に固定しますが、まだ落下
して落ちてしまう可能性があります。
→ 落下してしまわないよう締めつけている間、ハイトアダプタを保持します。
→ 手と足にぶつける可能性がないように注意します。
→ クランプネジを緩めて、ハイトアダプタを下に引き出します。
→ 高さ調整ネジ (1) が簡単に動けるようになっているか新しいハイトアダプタをチェックし
ます。必要に応じてネジを緩め、ネジ部分に Topas NCA 52 を塗布します。
