ユーザーマニュアル SIPLACE SX1/ SX2 4 据え付けと委託作業 ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 4.3 マシンをセットアップする 197 4.3 マシンをセットアップする 4.3.1 警告指導 危険 4 ASM エンジニアまたは資格のある人し か、マシンをセットアップしたり委託作業したりしては いけません。 → 適用できる事故防止規 則に必ず従うこと → それでもマシンの下で…
4 据え付けと委託作業 ユーザーマニュアル SIPLACE SX1/SX2
4.2 設置場所の基盤 ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
196
4.2.3.7 突入電流リミッタジャンパをチェックする
変圧器（A1）の突入電流リミッタは、すべての供給電圧に対して同様の方法で接続します。コ
ネクタは、入力電圧 230V の位置にすべて挿入します。
4

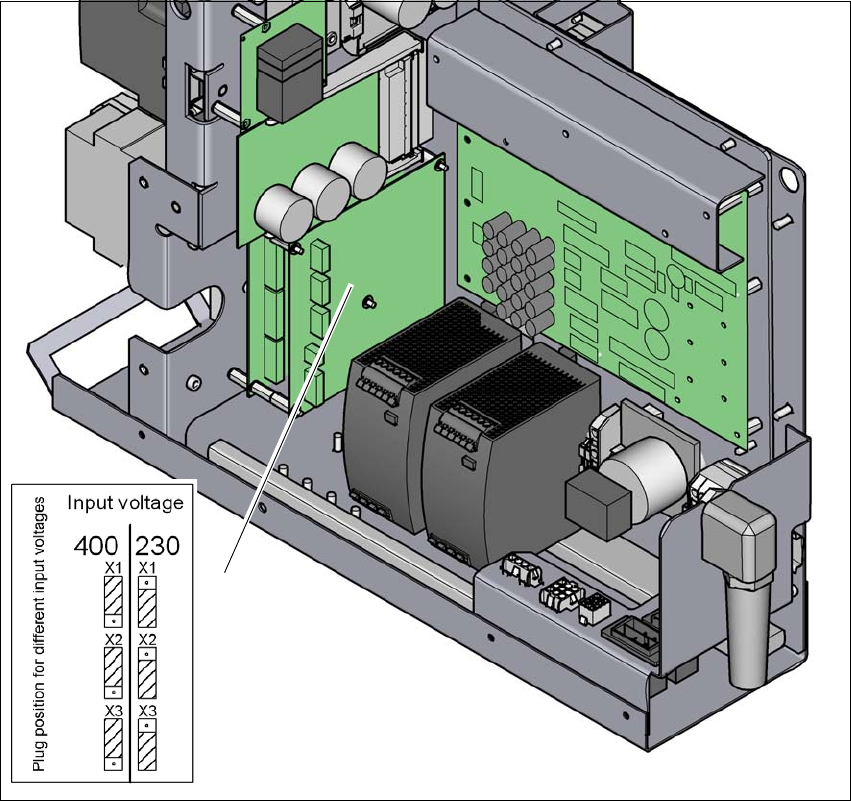

図 4.2 - 7 突入電流制限のボードおよびコネクタの位置
(1) 変圧器 (A1) の突入電流リミッタ
(2) 設定図面
→ 変圧器の突入電流リミッタのコネクタの割り付けをチェックします。すべてのメイン電圧
のコネクタは、入力電圧 230V の箇所に挿入する必要があります。
(1)
(2)
ユーザーマニュアル SIPLACE SX1/SX2 4 据え付けと委託作業
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 4.3 マシンをセットアップする
197
4.3 マシンをセットアップする
4.3.1 警告指導
危険 4
ASM エンジニアまたは資格のある人しか、マシンをセットアップしたり委託作業したりしては
いけません。
→ 適用できる事故防止規則に必ず従うこと
→ それでもマシンの下でアセンブリ作業を実行しなければならない場合、適当な手段でまず
マシンを固定します。これをサポートするためにフォークリフトだけを使用してはいけま
せん。
→ 組立中に頭が自由に動かせるように、PCB コンベヤエリアに X-Y 軸が無いようにし、怪我
をする危険性をなくします。
→ マシンの高さを調整するのに次の二人が必要です。
– 一人は、必要なアセンブリ作業を行ないます。もう一人は、アセンブリ中に吊り上げ
られたマシンを見て、動いていないか監視します。
→ 足を保護する特殊安全靴を着用します。
4 据え付けと委託作業 ユーザーマニュアル SIPLACE SX1/SX2
4.3 マシンをセットアップする ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
198
4.3.2 フォークリフトトラックでマシンを持ち上げ、運搬する
4

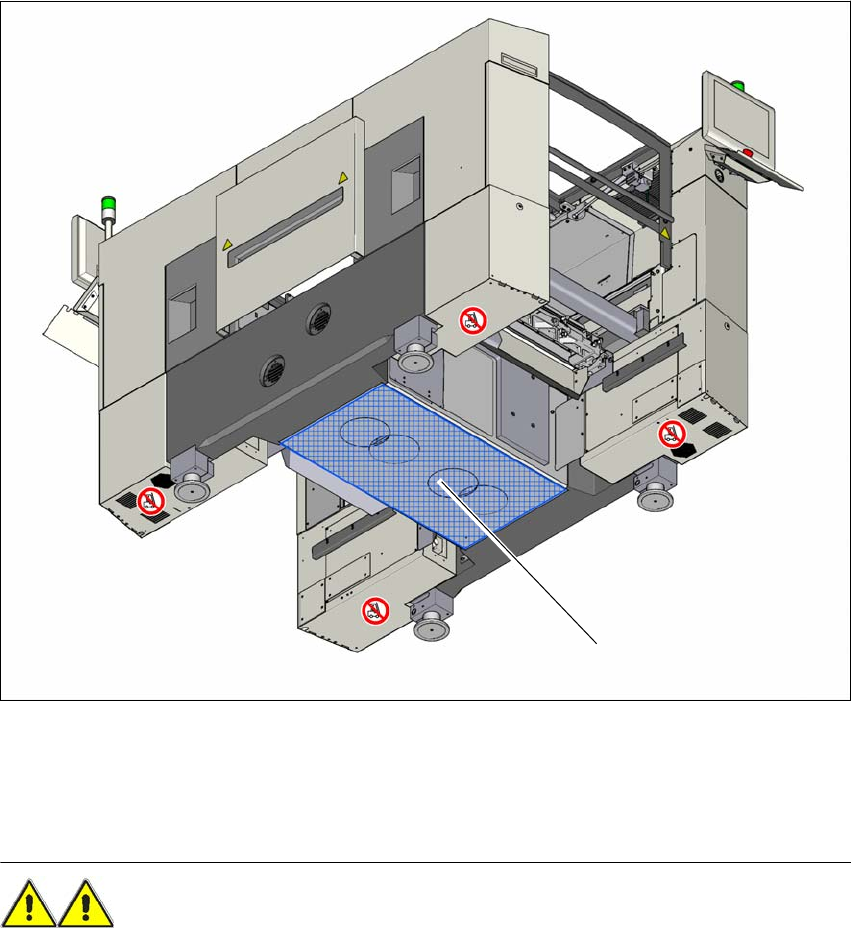

図 4.3 - 1 接触面 - PCB 搬送方向に直角なフォーク
(1) フォークリフトトラックのフォークの接触面
→ PCB コンベヤに直角にフォークリフトトラックを位置決めし、マシンの接触面がフォーク
上に均等に乗るまでフォークを広げます。
警告 4
マシンへの復旧不可能な損害を避けるために、マシンを持ち上げる
前に
、次の点にご留意くだ
さい。
マシンへの復旧不可能な損害を避けるために、マシンを持ち上げる
前に
、次の点にご留意くだ
さい。
– フォークは、PCB コンベヤに平行にしなければなりません。
– フォークは、マシンの中心にまっすぐ揃えます。
(1)
