6 ステーション詳細
対象の構成およびその他のオプションについては、SIPLACE SX1/SX2 の個別の仕様書を参照し
てください。
6.1 ノズルチェンジャー
ノズルチェンジャーは、いろいろな種類の部品を実装する実装ヘッドのフレキシビリティを大
きく向上することができます。実装プログラムがノズル交換を必要とする場合、実装ヘッドは、
自動的にノズルホルダに古いノズルを戻し、新しいノズルを装着します。バキュームチェック
中に不良と識別されたノズルも、すぐに交換することができます。
ノズルチェンジャーからノズルを装着することは、手動でノズル交換するよりもはるかに正確
ですばやいです。小型部品を実装するとき、ノズル回転中の半径方向の偏心を最小にすること
が重要です。
ノズルチェンジャーの基本設計は、SIPLACE スピードスター、12 セグメントリボルバヘッドお
よび SIPLACE マルチスターヘッドで同じです。 しかし、特定のヘッドには、正しいノズルマガ
ジンを必ず使用するようにします。
注意
SIPLACE マルチスターのノズルマガジンが SIPLACE スピードスターヘッドまたは 12 セグメント
リボルバヘッドのあるロケーションで使用されると、ヘッド衝突につながる可能性があります。6
6.1.1 SIPLACE スピードスター用ノズルチェンジャー
アイテム番号 00519715-xx ノズルチェンジャー SX、位置 1 または2のC&P20
6 ステーション詳細 ユーザーマニュアル SIPLACE SX1/SX2
6.1 ノズルチェンジャー ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
284
6

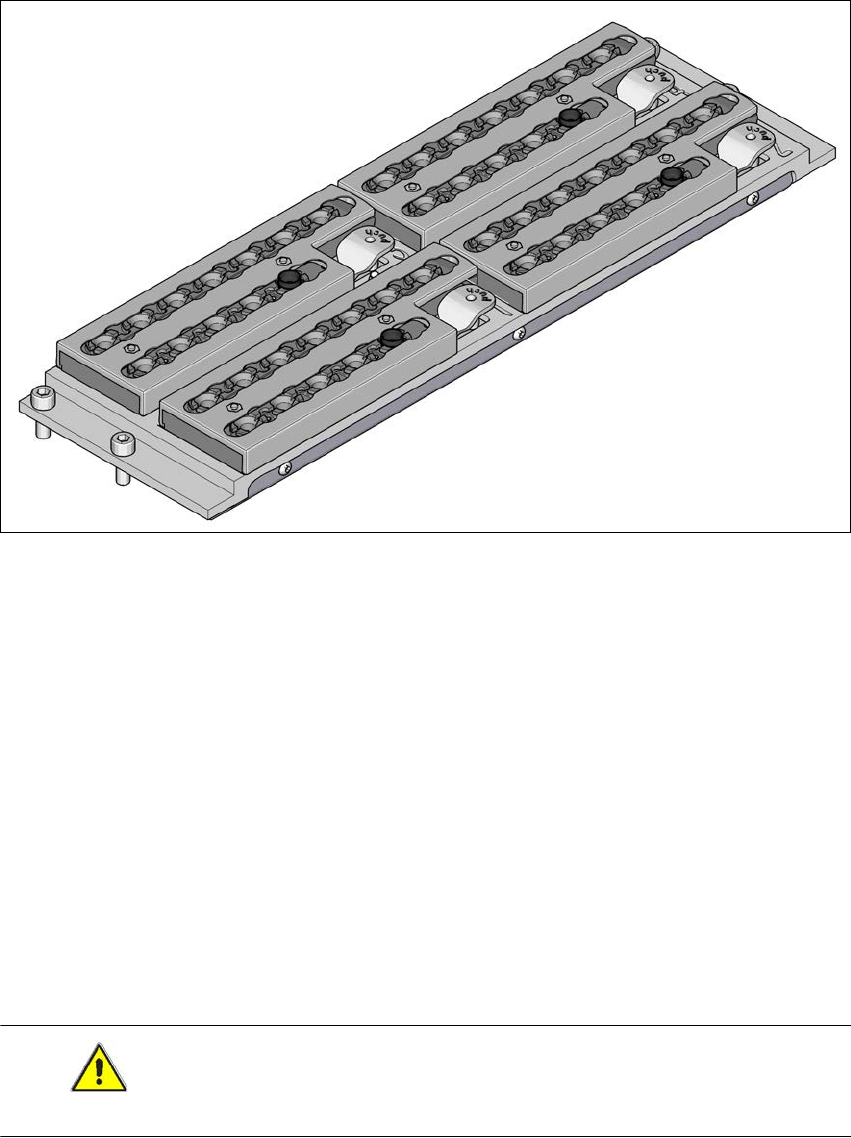

図 6.1 - 1 SIPLACE スピードスター用ノズルチェンジャー
6.1.1.1 説明
このノズルチェンジャーは、おのおの 12 個のノズルガレージのあるマガジンを 4 個収納するこ
とができます。
マガジンは、共通サポートに取り付けられます。二本の平行ピンを使ってセンタリングされ、
所定の位置に 4 個の押しボタンで固定されます。正確な位置は、各マガジンにある二個のフィ
デューシャルによって決められます。実装ヘッドが上に突き出しているマガジンと衝突しない
ようにするために、ノズルチェンジャーの基本本体にマガジンが正しく着座しているかどうか、
マイクロスイッチでモニタしています。マガジンが無かったり、正しく着座していないマガジ
ンに反応して、安全回路がマシンを停止するので、すべてのマガジンロケーションは、満載す
る必要があります。
取り付けられたノズルステーションでは、スピードスターのノズルから部品を吹きとばしたり、
ノズルを引き抜き、廃棄することができます。
注意
SIPLACE スピードスターのマガジンは、スピードスターでしか使用しないこと。 6
ユーザーマニュアル SIPLACE SX1/SX2 6 ステーション詳細
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 6.1 ノズルチェンジャー
285
6.1.1.2 テクニカルデータ
6
6.1.1.3 SX2 マシンの SIPLACE スピードスターのノズルチェンジャーの位置
6

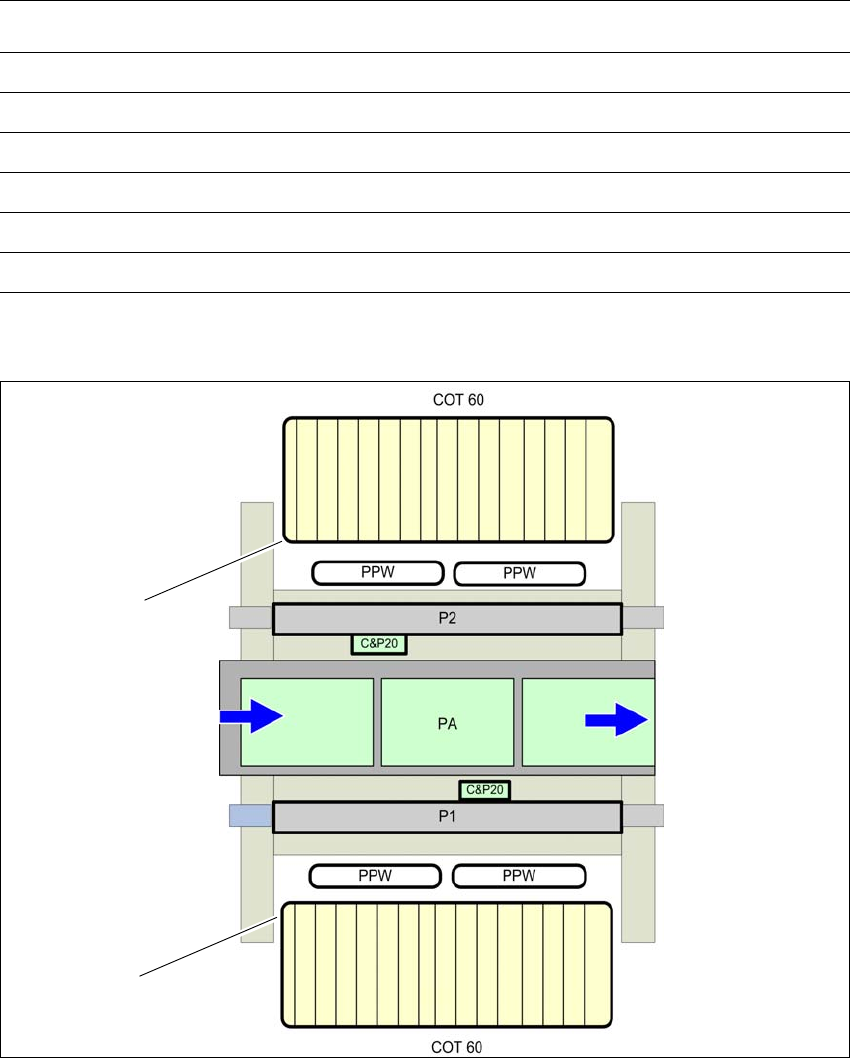

図 6.1 - 2 SIPLACE スピードスター用ノズルチェンジャーの位置 - 例
SIPLACE スピードスター用ノズルチェンジャー
寸法 ( 長さ x 幅 x 高さ )
314 mm x 94.5 mm x 68.6 mm
ノズルホルダの個数
48 個
ノズルマガジンの個数
4個
ノズルタイプ
10xx、11xx、12xx
ノズル交換時間 ノズル 1 個当たり約 2 秒
接続圧縮空気
0.45 MPa (4.5 bar)
(1) 内部位置の部品トロリー
(PPW) ノズルチェンジャー
(PA) 実装エリア
(1)
(1)
