3.3 寸法と重量
3.3.1 テクニカルデータ - 寸法と重量
3
マシンの長さ
SX1/SX2
1500 mm
マシンの幅
SX1/SX2
a
2475 mm
マシンの高さ
表示ランプ付き
持ち上げた保護カバー付き
(PCB コンベヤ高さ 900 mm に対して )
(PCB コンベヤ高さ 930 mm に対して )
(PCB コンベヤ高さ 950 mm に対して )
最大 1765 mm
1980 mm
2010 mm
2030 mm
マシン最低地上高
(PCB コンベヤ高さ 900 mm に対して )
(PCB コンベヤ高さ 930 mm に対して )
(PCB コンベヤ高さ 950 mm に対して )
120 mm ± 15 mm
150 mm ± 15 mm
170 mm ± 15 mm
SX の重量
b
SX1、2 台の部品トロリー 60 付属
SX1、2 台の部品トロリー 60 付属 ( 完全構成 )
SX2、2 台の部品トロリー 60 付属
SX2、2 台の部品トロリー 60 付属 ( 完全構成 )
2482 kg
2806 kg
2532 kg
2856 kg
SX の占有床面積
a
SIPLACE、2 台の部品トロリー 60 付属
3.71
単位面積あたりの床面負荷の計算には、マシンの各側面に 0.5ｍ の
追加作業スペースが含まれています。
SX の単位面積あたりの床面負荷
c
SX1
SX2
6.1 kN/m²
6.2 kN/m²
単位面積あたりの床面負荷の計算には、マシンの各側面に 1.0ｍ の追加作業
スペースが含まれています。
SX の単位面積あたりの床面負荷
c
SX1
SX2
4.7 kN/m²
4.8 kN/m²
マシンの脚数 4
a) 標準構成 : 内部に部品トロリー 1 台および外部にハンドルを下に折り曲げた部品トロリー 1 台。
b) 標準構成 : 内部に部品トロリー 1 台、外部に部品トロリー 1 台およびシングルコンベヤ。
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX1/SX2
3.3 寸法と重量 ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
98
3.3.2 寸法
3.3.2.1 SX1/SX2 マシンの寸法
3
図 3.3 - 1 SX1/SX2 マシンの寸法 (（部品トロリー 1 台内側、部品トロリー 1 台外側）
ユーザーマニュアル SIPLACE SX1/SX2 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 3.3 寸法と重量
99

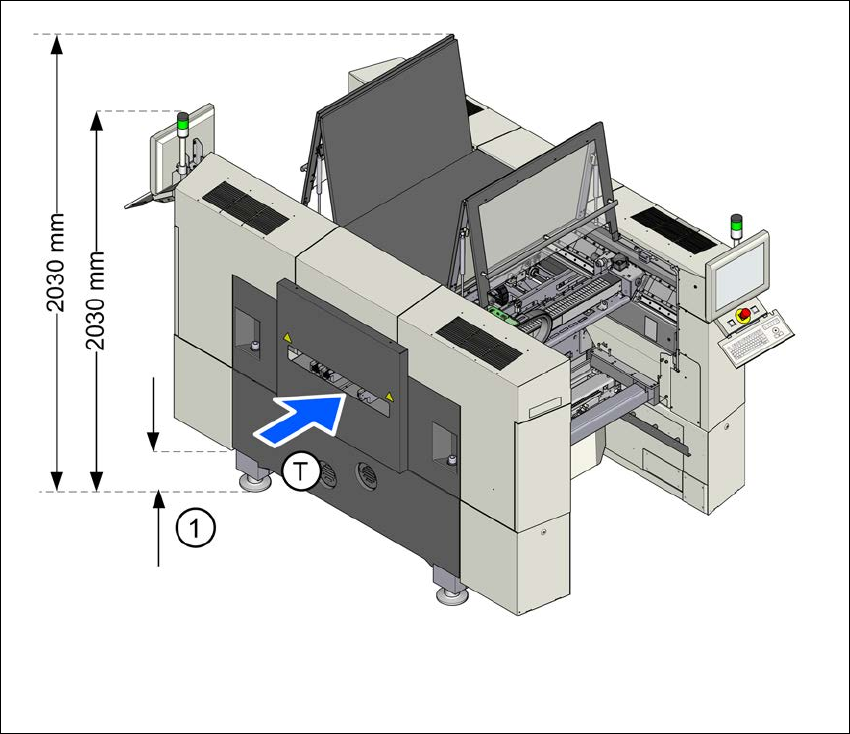

3.3.3 持ち上げた保護カバーの高さ
3
図 3.3 - 2 持ち上げた保護カバーの高さ - mm 単位の寸法
記載された寸法は、950 mm の最大 PCB コンベヤ高さのものを示しています。
(1) 高さは、PCB コンベヤ高さによって異なります。
– PCB コンベヤ高さ 900 mm = 120 mm ± 15 mm
– PCB コンベヤ高さ 930 mm = 150 mm ± 15 mm
– PCB コンベヤ高さ 950 mm = 170 mm ± 15 mm
