3.5.2.7 混成モードのマルチスター、回転全体
マルチスターは、このモードでは小型から中型部品を実装します。
3
図 3.5 - 7 マルチスター - 混成モード
K_BE 小型部品 ( ページ 113 の表 3.5 - 1 参照 )
M_BE_1 中型部品、タイプ 1( ページ 113
の表 3.5 - 1 参照 )
M_BE_2 中型部品、タイプ 2( ページ 113
の表 3.5 - 1 参照 )
タイプ 30 部品カメラ、タイプ 30
タイプ 33 固定部品カメラ、タイプ 33
1 ... 8 部品が処理される順序
1 ... 12 部品が処理される順序
3
中型サイズ部品、タイプ 2（M_BE_2) の対角線が長さ 39.8mm より長い場合、CPP ヘッドの隣り
のセグメントはタイプ M_BE_2 部品を処理することができません。
タイプ 30 タイプ 30
タイプ 33 タイプ 33
K_BE
M_BE_2
M_BE_1
K_BE
ユーザーマニュアル SIPLACE SX1/SX2 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 3.5 実装ヘッド
117
3.5.2.8 アドバンス吸着装着モードのマルチスター、制限された回転
このモードでは、マルチスターは 01005 から 50x40mm までの全対象部品を装着することができ
ます。大型部品は最後に吸着され、画像によるセンタリングが行われ、最初の部品として装着
されます。
3

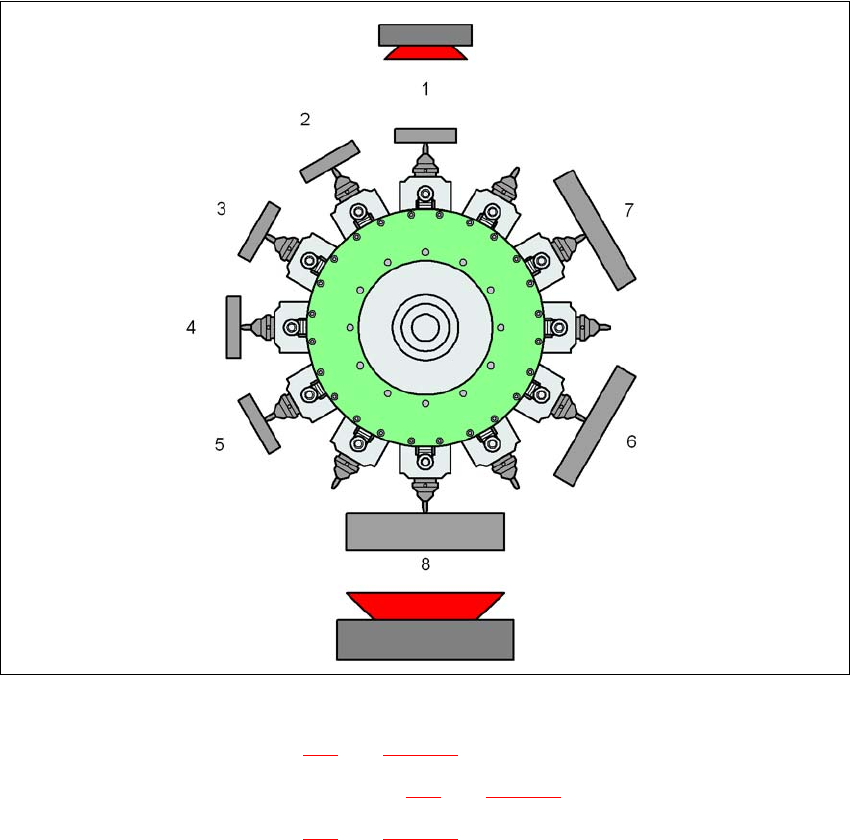

図 3.5 - 8 マルチスター - 混成モード
K_BE 小型部品 ( ページ 113 の表 3.5 - 1 参照 )
M_BE_2 中型部品、タイプ 2 ( ページ 113
の表 3.5 - 1 参照 )
G_BE 大型部品 ( ページ 113
の表 3.5 - 1 参照 )
タイプ 30 部品カメラ、タイプ 30
タイプ 33 固定部品カメラ、タイプ 33
1 ... 8 部品が処理される順序
3
これらの部品の対角線が長さ 39.8mm より長い場合、CPP ヘッドの隣りのセグメントはタイプ
M_BE_2 および G_BE_2 の部品を処理することができません。
タイプ 30 またはタイプ 38
K_BE
G_BE
タイプ 33
M_BE_2
