ユーザーマニュアル SIPLACE SX1/ SX2 6 ステーション詳細 ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 6.11 スマートピンサポート 327 6 図 6.11 - 3 スマートピンサポート－マ ガジンタイプ Q10 6 図 6.11 - 4 スマートピンサポート－マ ガジンタイプ L10
6 ステーション詳細 ユーザーマニュアル SIPLACE SX1/SX2
6.11 スマートピンサポート ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
326
6

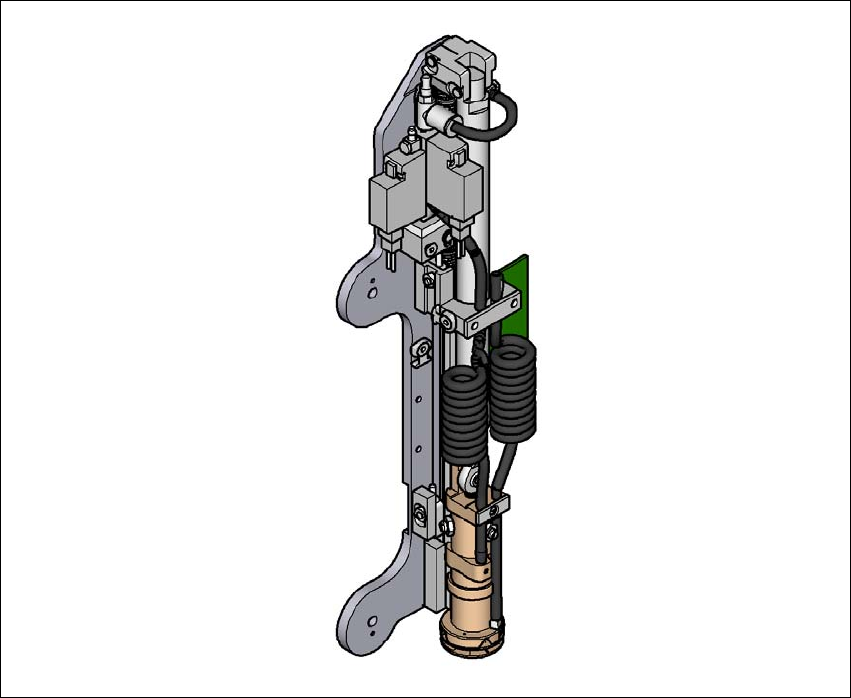

図 6.11 - 2 スマートピンサポート用グリッパユニット
グリッパユニットは X-Y 軸に取り付けられます。このグルーユニットは前述のマガジンからサ
ポートピンをつまみ上げ、バックアップテーブルに配置します。マシン内でのサポートピンの
位置は、SIPLACE Pro ボードエディタで、各ボード面に対して定義することができます。
さまざまなマシン構成において、最大 10 本のサポートピンまで自動交換することができる二種
類のマガジンがあります。これらのマガジンはマガジンホルダに固定され、部品トロリー結合
ユニットに取り付けられます。
– スマートピンサポート - マガジンタイプ Q100 [ アイテム番号 03087404-xx]
– スマートピンサポート - マガジンタイプ L10 [ アイテム番号 03087508-xx]
ユーザーマニュアル SIPLACE SX1/SX2 6 ステーション詳細
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 6.11 スマートピンサポート
327
6
図 6.11 - 3 スマートピンサポート－マガジンタイプ Q10
6
図 6.11 - 4 スマートピンサポート－マガジンタイプ L10
6 ステーション詳細 ユーザーマニュアル SIPLACE SX1/SX2
6.12 バキュームポンプ ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
328
6.12 バキュームポンプ
6.12.1 バキュームポンプの安全指導
警告 6
→ オペレーティングマニュアルにある安全指導に特に注意してください！
6.12.2 説明
各収集装着ヘッドには、必要なバキュームを保持回路および装着回路に供給する専用のバ
キュームジェネレータがあります。実装ヘッドのバキュームジェネレータは、ベンチュリの原
理で動作します。バキュームポンプと組み合わせると、圧縮空気消費量を、スピードスター
(C&P20) で大きく低下させることができます。かかった光熱費にしたがって、ランニングコス
トが低下します。
ご注意 6
バキュームポンプによる圧縮空気消費量は、セクション 3.2.4 のページ 96 にあります。
6.13 ロングボードオプション (LBO)
「ロングボード」オプションにより、指定されたボード長を超える基板を配置することができる
ようになります。最大長は、610 mm です。
