3 テクニカルデータおよびアセンブ リ ユーザーマ ニュアル SIPLACE S X1/SX2 3.9 SIPLACE SX1/SX2 の X フィーダ ソフトウエア バージョン SC.706.xx 以降 2012 年 4 月日本語版 146 3.9.2.2 8 mm X テープフィーダ 3 図 3.9 - 4 8 mm X テープフィーダ 3 8 mm X テープフィーダ アイテム番号 00141270-xx スプライスセンサ付き 8…
ユーザーマニュアル SIPLACE SX1/SX2 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 3.9 SIPLACE SX1/SX2 の X フィーダ
145
3.9.2 SIPLACE X シリーズフィーダのテクニカルデータ
次のページから、X シリーズフィーダの図とテクニカルデータがあります。
3.9.2.1 2x8 mm X テープフィーダ
3
図 3.9 - 3 2x8 mm X テープフィーダ
3
2x8 mm X テープフィーダ
アイテム番号 00141269-xx
スプライスセンサ付き 2x8 mm X テープフィーダ
アイテム番号 00141289-xx
幅
22.6 mm
フィーダが占有するロケーション個数
2
送りピッチ
1 mm / 2 mm / 4 mm / 8 mm
部品テープの交換時間
< 45 s
マシンにプリセット済みフィーダ交換時間
≤ 8 s
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX1/SX2
3.9 SIPLACE SX1/SX2 の X フィーダ ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
146
3.9.2.2 8 mm X テープフィーダ
3

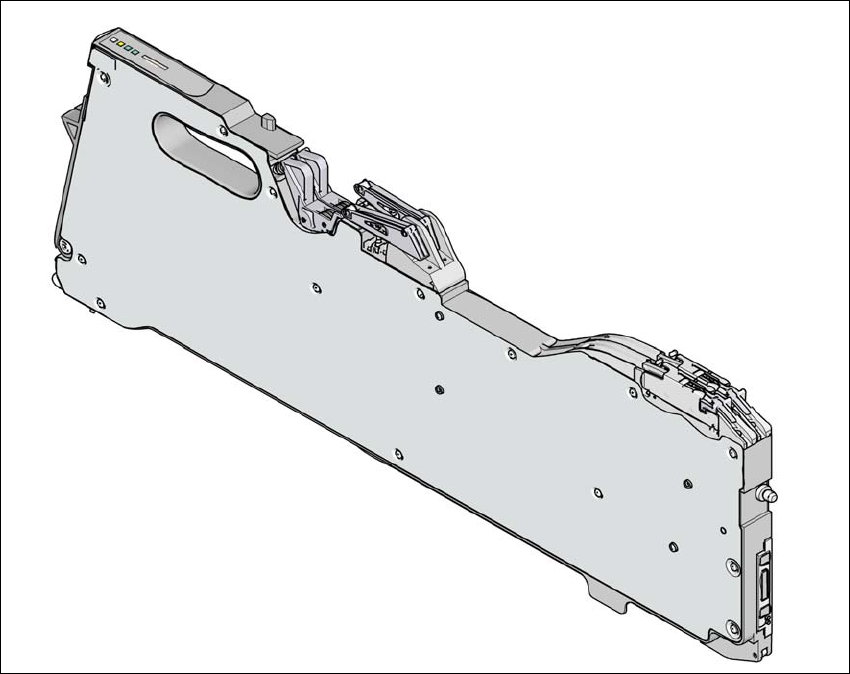

図 3.9 - 4 8 mm X テープフィーダ
3
8 mm X テープフィーダ
アイテム番号 00141270-xx
スプライスセンサ付き 8 mm X テープフィーダ
アイテム番号 00141290-xx
幅
10.8 mm
フィーダが占有するロケーション個数
1
送りピッチ
1 mm / 2 mm / 4 mm / 8 mm
部品テープの交換時間
< 45 s
マシンにプリセット済みフィーダ交換時間
≤ 8 s
ユーザーマニュアル SIPLACE SX1/SX2 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 3.9 SIPLACE SX1/SX2 の X フィーダ
147
3.9.2.3 12 mm X テープフィーダ
3
図 3.9 - 5 12 mm X テープフィーダ
3
3
3
3
3
12 mm X テープフィーダ
アイテム番号 00141271-xx
スプライスセンサ付き 12 mm X テープフィーダ
アイテム番号 00141291-xx
幅
22.6 mm
フィーダが占有するロケーション個数
2
送りピッチ
4 mm から 16 mm、4 mm ピッチ
部品テープの交換時間
< 45 s
マシンにプリセット済みフィーダ交換時間
≤ 8 s
