3.10.7 段取り替えテーブルの追加リール用マウント
3

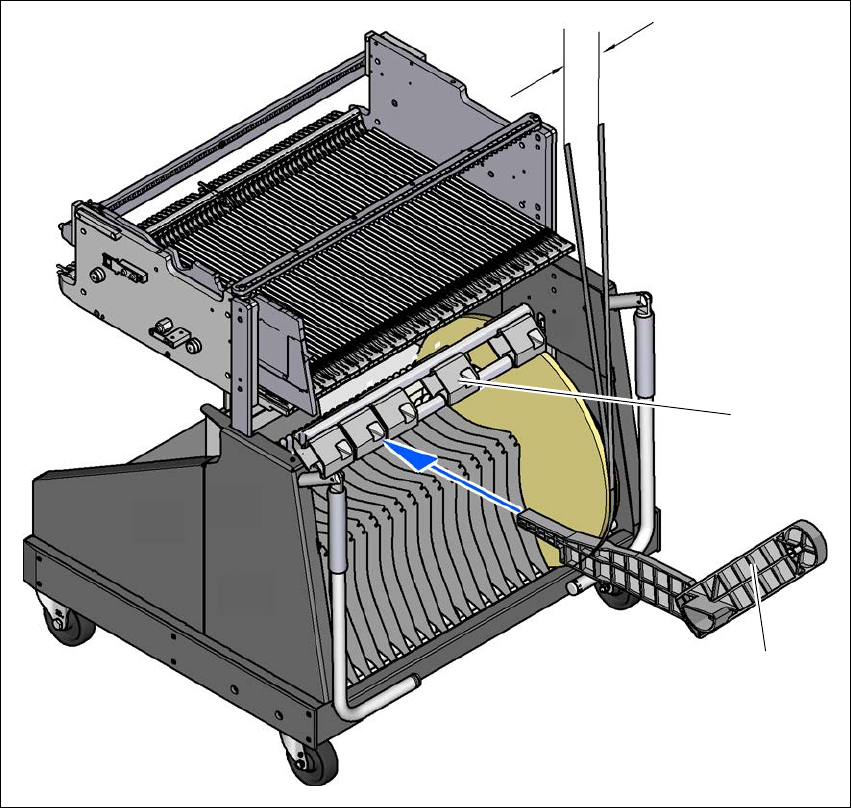

図 3.10 - 8 追加テープリール用マウント
(1) 追加テープリール用マウント、アイテム番号 03075622-xx
(2) サポート用マウント装置
X シリーズのフィーダは、フィーダとテープリール間の横方向のオフセットが 60mm を超えない
場合、問題なく部品テープを処理することができます。あらかじめ定義されているセットアッ
プが、最大許容オフセットを維持することができない場合、追加テープリール（アイテム 1）
用のマウントを使用することをお奨めします。このマウントをホルダ（アイテム 2）にただ挿
入し、オフセットが最大許容値の 60mm を下回るまで押し込みます。部品トロリーには、合計 5
個のホルダがあります。各テープリールマウントは、2 個のテープリールを固定することがで
きます。つまり、最大 10 個の 15" (381 mm) テープリールをテープコンテナの上に位置決めす
ることができます。
最大 60 mm
(1)
(2)
ユーザーマニュアル SIPLACE SX1/SX2 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 3.10 SIPLACE SX1/SX2 の部品トロリー
177
3.10.8 テープコンテナ
3.10.8.1 説明
テープコンテナは、直径が最大 19" (483 mm) までのリールを収容することができます。仕切り
板の使用については、ページ 253
のセクション 5.9.5 に説明があります。
3
図 3.10 - 9 部品トロリー、SIPLACE SX1/SX2、テープコンテナ付き
(1) 仕切り板付きテープコンテナ
(1) 使用済みテープコンテナ
(1)
(2)
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX1/SX2
3.10 SIPLACE SX1/SX2 の部品トロリー ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
178
3.10.8.2 PCB コンベヤ高さ基準の最大テープリール径
3
ご注意 : 3
SIPLACE SX1/SX2 部品トロリーには、通常スピンドルは必要ありません。しかし、X フィーダで
「タイムアウト」エラーメッセージの発生が増加する場合、スピンドルを使用することをお奨め
します。
3.10.9 使用済みテープシュート
3
図 3.10 - 10 部品トロリー結合ユニットの使用済みテープシュート
ご注意 3
SIPLACE SX1/SX2 の使用済みテープシュートは、SIPLACE SX1/SX2 の部品トロリー結合ユニット
（ページ 278 の図 5.15 - 4 参照）にしか取り付けることはできません。
追加テープリール用マウ
ント無し
追加テープリール用マウントあり
部品トロリーの PCB
コンベヤ高さ
テープリール径 テープリール径
スピンドルなし スピンドルあり
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
