2 運転上の安全 ユーザーマニュアル SIPLACE S X1/SX2 2.8 マシンの残留電圧と放電時間 ソフトウエアバージョン SC.706. xx 以降 2012 年 4 月日本語版 76 図 2 .8 - 2 電源ユニットの測定箇所 (1) ヒューズおよび分配ボード (A3) (2) 整流ボード (A 7) (1) (2)
ユーザーマニュアル SIPLACE SX1/SX2 2 運転上の安全
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 2.8 マシンの残留電圧と放電時間
75
2.8 マシンの残留電圧と放電時間
非常停止押しボタンを押すか、マシンをオフすると、X-Y 軸の軸の 260 VDC リンク電圧および
スター軸の 150 VDC リンク電圧が、非常に短時間のうちに危険性のない残留電圧まで降下しま
す。
警告 2
マシンには、3 x 200 VAC、3 x 208 V AC、 3 x 220 V AC、 3 x 230 V AC、3 x 380 V AC、
3 x 400 V AC または 3 x 415 V AC±5 %、50/60 Hz のメイン電源電圧が供給されています。す
なわち、メインスイッチをオフにしても、システム内のいくつかの装置には致命的な電圧がか
かっている可能性があります。マシンを不適切に取り扱うと、作業者が死亡、重傷、またはマ
シンに大きな損害を被ることがあります。
→ 適合する事故防止と DIN の規則（特に DIN EN 60204、パート 1 または IEC60204、パート 1）
および自国で適用できる規則に必ず従うこと。
→ 電源ユニット上のカバーは、資格があり訓練された人しか開けないこと。
2

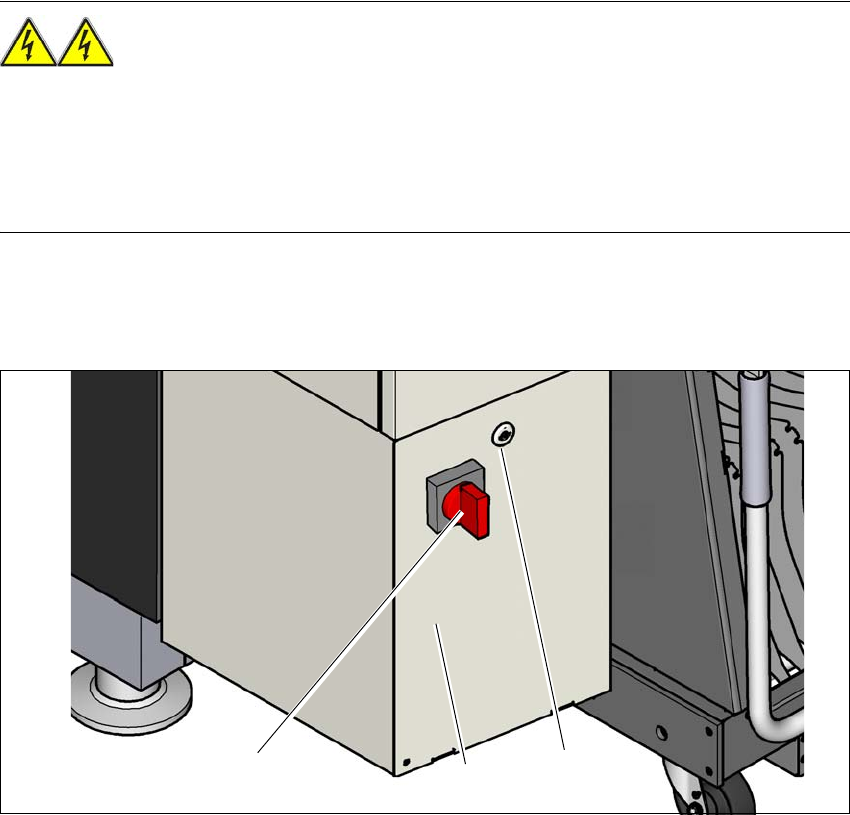

図 2.8 - 1 電源ユニット
(1) メインスイッチ
(2) カバー背面の電源ユニット
(3) カバーのボルト付き錠
(3)
(1)
(2)
2 運転上の安全 ユーザーマニュアル SIPLACE SX1/SX2
2.8 マシンの残留電圧と放電時間 ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
76

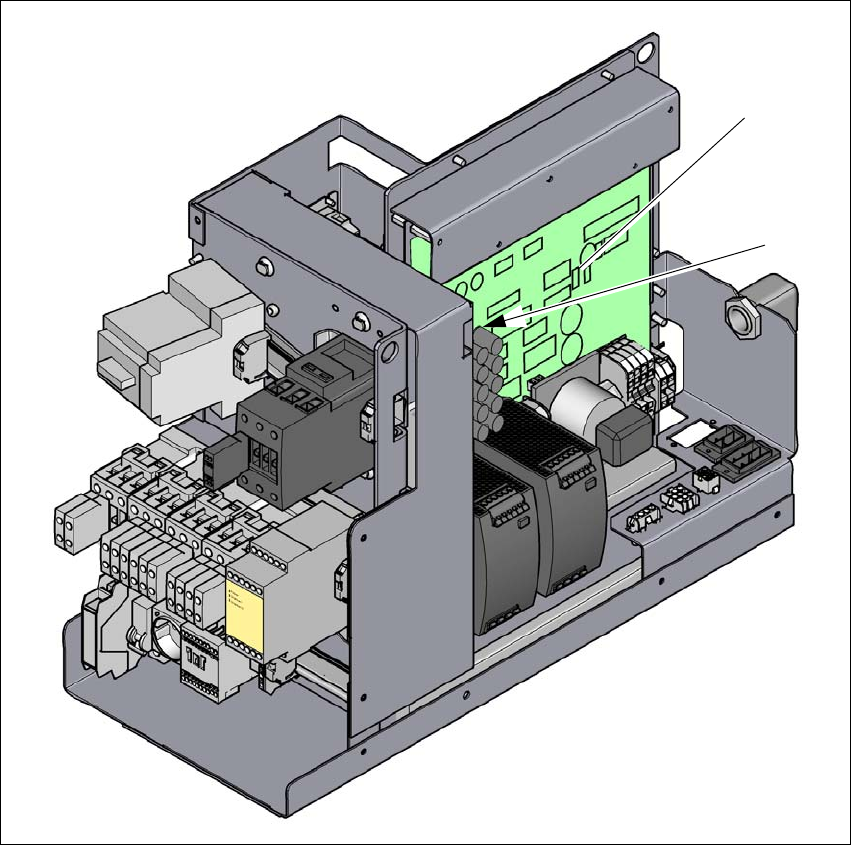

図 2.8 - 2 電源ユニットの測定箇所
(1) ヒューズおよび分配ボード (A3)
(2) 整流ボード (A7)
(1)
(2)
ユーザーマニュアル SIPLACE SX1/SX2 2 運転上の安全
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 2.8 マシンの残留電圧と放電時間
77
2.8.1 メインスイッチをオフしたあとの残留電圧と放電時間
2
2.8.2 非常停止ボタンを押した後の残留電圧、放電時間
2
ヒューズおよび分配ボード
(A3) の測定箇所
(端子/ピン)
通常モードの電
圧
メインスイッチオフま
たは停電時の残留電圧
放電時間
XB8a / XB8b; 各々の場合ピン 1 150 V- < 10 VDC < 2s
X25、ピン 1 42 V- < 10 VDC < 2s
X1A / X1B、各々の場合ピン 1 24 V- < 10 VDC < 2s
XB4; ピン 6 24 V- < 10 VDC < 2s
整流ボード (A7) の測定箇所
(端子/ピン)
通常モードの電
圧
メインスイッチオフま
たは停電時の残留電圧
放電時間
XB7a/XB7b、各々の場合ピン 1 260 V- < 10 VDC < 2s
整流器 DC40V-S のマークの付
いた箇所にて 42 V- < 10 VDC < 2s
ヒューズおよび分配ボード
(A3) の測定箇所
(端子/ピン)
通常モードの電
圧
非常停止後の残留電圧 放電時間
XB8a / XB8b; 各々の場合ピン 1 150 V- < 10 VDC < 2s
XB4; Pin 6 24 V- < 10 VDC < 2s
整流ボード (A7) の測定箇所
(端子/ピン)
通常モードの電
圧
非常停止後の残留電圧 放電時間
XB7a/XB7b、各々の場合ピン 1 260 V- < 10 VDC < 2s
整流器 DC40V-S のマークの付
いた箇所にて 42 V- < 10 VDC < 2s
