6 ステーション詳細 ユーザーマニュアル SIPLACE SX1/SX2
6.1 ノズルチェンジャー ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
298
6.1.3 SIPLACE ツインスター用ノズルチェンジャー
アイテム番号 00519845-xx ノズルチェンジャーツインヘッド SX
アイテム番号 03005191-xx ノズル 2 個用マガジン
アイテム番号 03001807-xx ノズル 1 個用マガジン
6
図 6.1 - 14 SIPLACE ツインスター用ノズルチェンジャー
(1) ノズル 2 個用マガジン
(2) ノズル 1 個用マガジン
6.1.3.1 説明
標準で、このノズルチェンジャーには、おのおのノズルガレージが 2 個あるマガジンが 3 個、
およびガレージが 1 個しかない追加マガジンが 1 個取り付けられています。4 個のノズルマガ
ジンのスペースは空で、1 個または 2 個のガレージのあるマガジンをセットアップできます。
次の二種類のマガジンが利用できます。標準マガジンと、特殊ノズルまたはグリッパ用マガジ
ンです。マガジンは、共通サポートに固定されます。これらは、二本の平行ピンを使用して、
センタリングされ、二本の皿ネジで所定の場所に固定されます。
(1)
(2)
ユーザーマニュアル SIPLACE SX1/SX2 6 ステーション詳細
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 6.1 ノズルチェンジャー
299
6.1.3.2 テクニカルデータ
6
6
SIPLACE ツインスター用ノズルチェンジャー
寸法（長さ x 幅 x 高さ） 314 mm x 68 mm x 49 mm
ノズルホルダの個数
16 個、標準ノズル
4 個、特殊ノズルまたはグリッパ
ノズルタイプ
5xx、標準
4 xx、アダプタ付き
9 xx、アダプタ付き
ノズル交換時間 ノズル 1 個あたり約 2 秒
6 ステーション詳細 ユーザーマニュアル SIPLACE SX1/SX2
6.1 ノズルチェンジャー ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
300
6.1.3.3 SX マシンの SIPLACE ツインスター用ノズルチェンジャーの位置
6

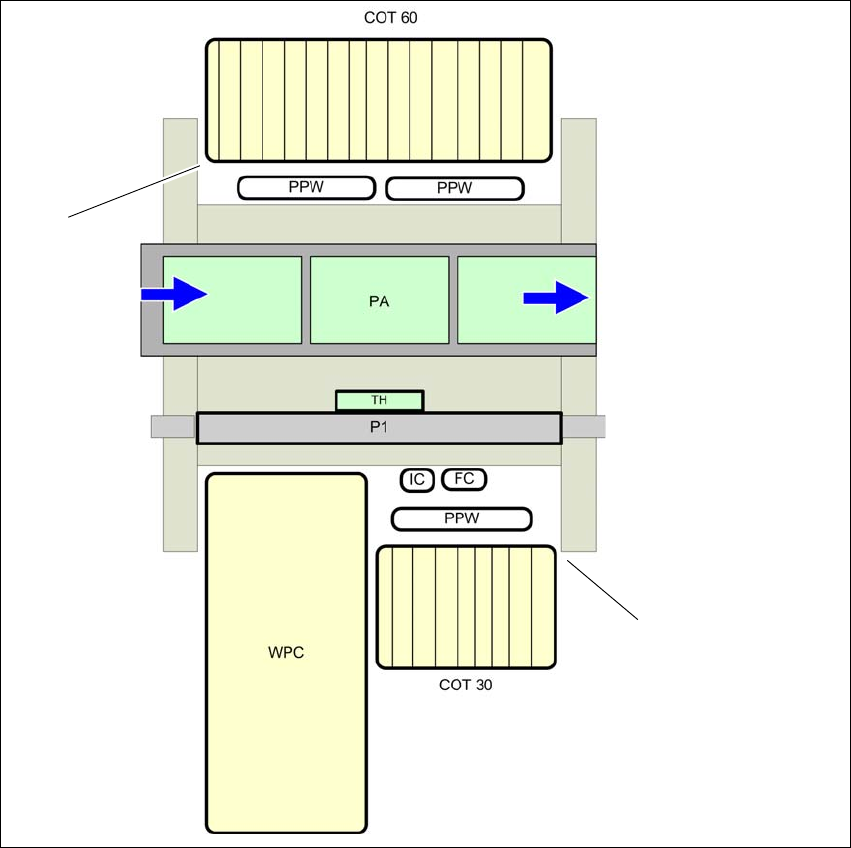

図 6.1 - 15 SIPLACE ツインスター用ノズルチェンジャーの位置 - 例
6
(1) 内側位置の部品トロリー
(2) 外側位置の部品トロリー
(PPW) ノズルチェンジャー
(PA) 実装エリア
(1)
(2)
