3 テクニカルデータおよびアセンブ リ ユーザーマ ニュアル SIPLACE S X1/SX2 3.9 SIPLACE SX1/SX2 の X フィーダ ソフトウエア バージョン SC.706.xx 以降 2012 年 4 月日本語版 156 3.9.2.12 88 mm X テープフィーダ 3 図 3.9 - 14 88 mm X テープフィーダ 3 3 88 mm X テープフィ ーダ アイテム番号 00141278-xx スプライ…
ユーザーマニュアル SIPLACE SX1/SX2 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 3.9 SIPLACE SX1/SX2 の X フィーダ
155
3.9.2.11 72 mm X テープフィーダ
3
図 3.9 - 13 72 mm X テープフィーダ
3
3
3
72 mm X テープフィーダ
アイテム番号 00141277-xx
スプライスセンサ付き 72 mm X テープフィーダ
アイテム番号 00141297-xx
幅
81.6
フィーダが占有するロケーション個数
7
送りピッチ
4 mm から 80 mm、4 mm ピッチ
部品テープの交換時間
< 45 s
マシンにプリセット済みフィーダ交換時間
≤ 8 s
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX1/SX2
3.9 SIPLACE SX1/SX2 の X フィーダ ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
156
3.9.2.12 88 mm X テープフィーダ
3
図 3.9 - 14 88 mm X テープフィーダ
3
3
88 mm X テープフィーダ
アイテム番号 00141278-xx
スプライスセンサ付き 88 mm X テープフィーダ
アイテム番号 00141298-xx
幅
105.2 mm
フィーダが占有するロケーション個数
9
送りピッチ
4 mm から 96 mm、4 mm ピッチ
部品テープの交換時間
< 45 s
マシンにプリセット済みフィーダ交換時間
≤ 8 s
ユーザーマニュアル SIPLACE SX1/SX2 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 3.9 SIPLACE SX1/SX2 の X フィーダ
157
3.9.3 SIPLACE Glue Feeder
アイテム番号 03088129-xx SIPLACE Glue Feeder
3

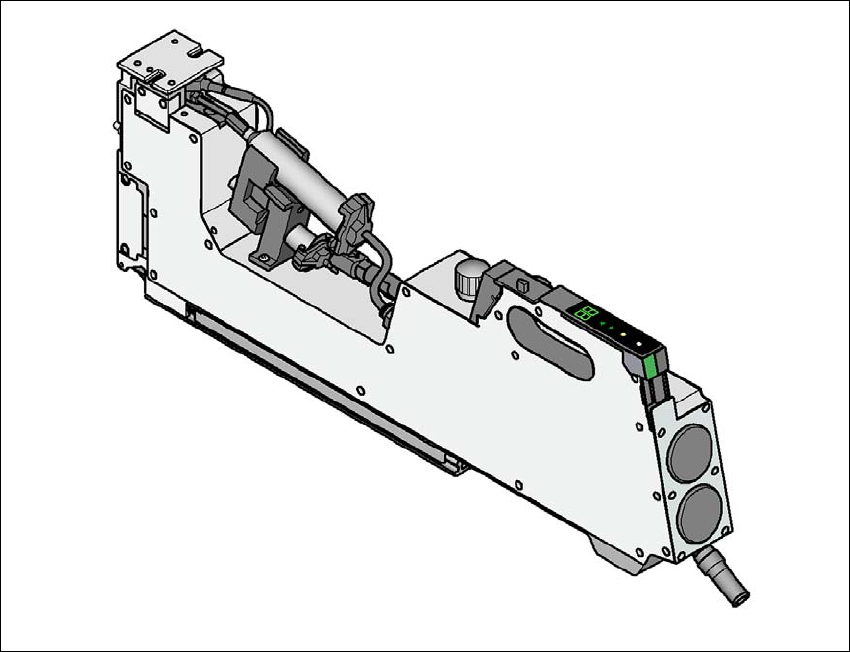

Fig. 3.9 - 15 SIPLACE Glue Feeder
3.9.3.1 説明
SIPLACE グルーフィーダにより、部品を装着する前に部品に接着剤を塗布できるようになりま
す。そのあと、これらの接着剤の塗布点を SIPLACE ビジョンシステムでチェックすることがで
きます。必要なグルードットは SIPLACE Pro の部品形状エディタで定義でき、また接着剤の
個々のドットを検査から除外するかどうかも定義できます。この接着機能は SIPLACE Pro の部
品エディタで有効にしたり無効にしたりできます。SIPLACE グルーフィーダは、テーブルト
ラックに固定された機能として手動で構成する必要がある特殊フィーダです。詳細説明につい
ては、「SIPLACE グルーフィーダ操作ガイド、ドイツ語 [ アイテム番号 00197218-01-xx]、英語
[ アイテム番号 00197219-xx]」を参照してください。
