ユーザーマニュアル SIPLACE SX1/ SX2 4 据え付けと委託作業 ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 4.3 マシンをセットアップする 207 4.3.7.2 PCB デュアルコンベヤ用マシンの脚間距離 4 図 4.3 - 6 mm 単位の PCB デュアルコンベヤ用マシンの脚 間距離 コンベヤ固定側左 コンベヤ固定側右
4 据え付けと委託作業 ユーザーマニュアル SIPLACE SX1/SX2
4.3 マシンをセットアップする ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
206
4.3.7 マシンの脚間距離および固定 PCB コンベヤエッジ

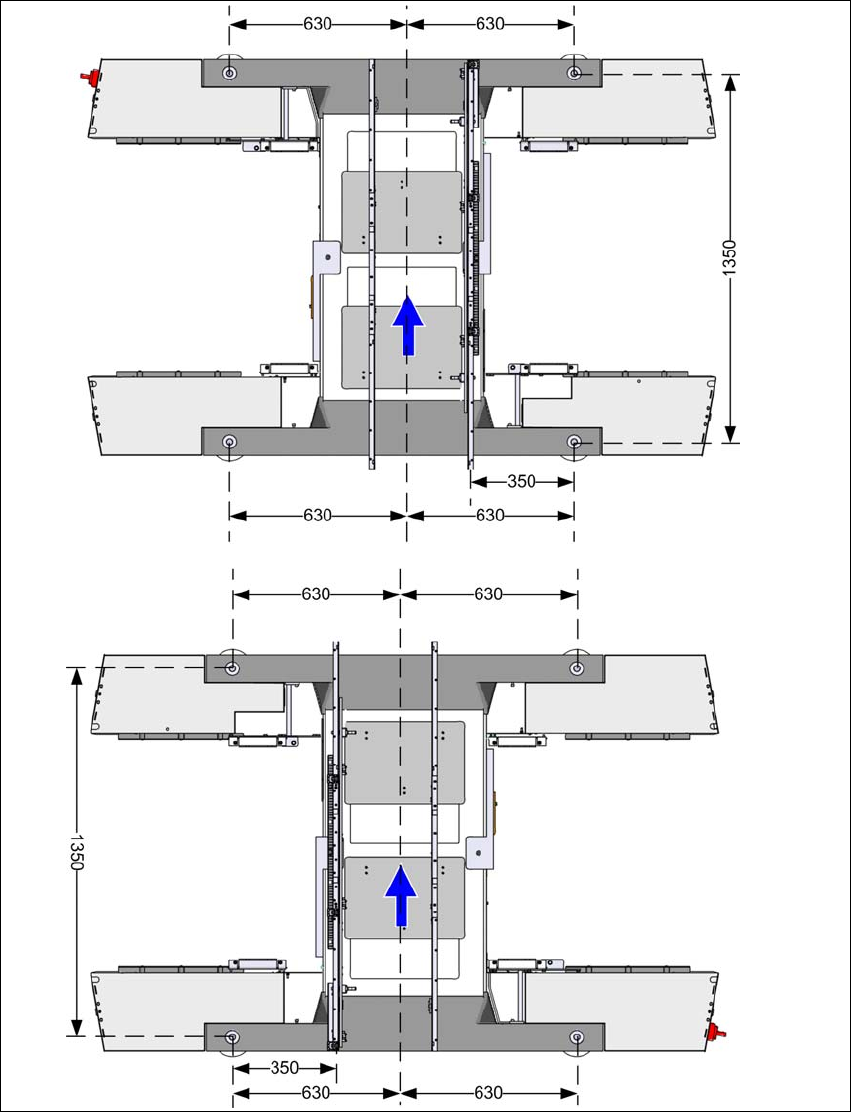

4.3.7.1 PCB シングルコンベヤ用マシンの脚間距離
4
図 4.3 - 5 mm 単位の PCB シングルコンベヤ用マシンの脚間距離
コンベヤ固定側右
コンベヤ固定側左
ユーザーマニュアル SIPLACE SX1/SX2 4 据え付けと委託作業
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 4.3 マシンをセットアップする
207

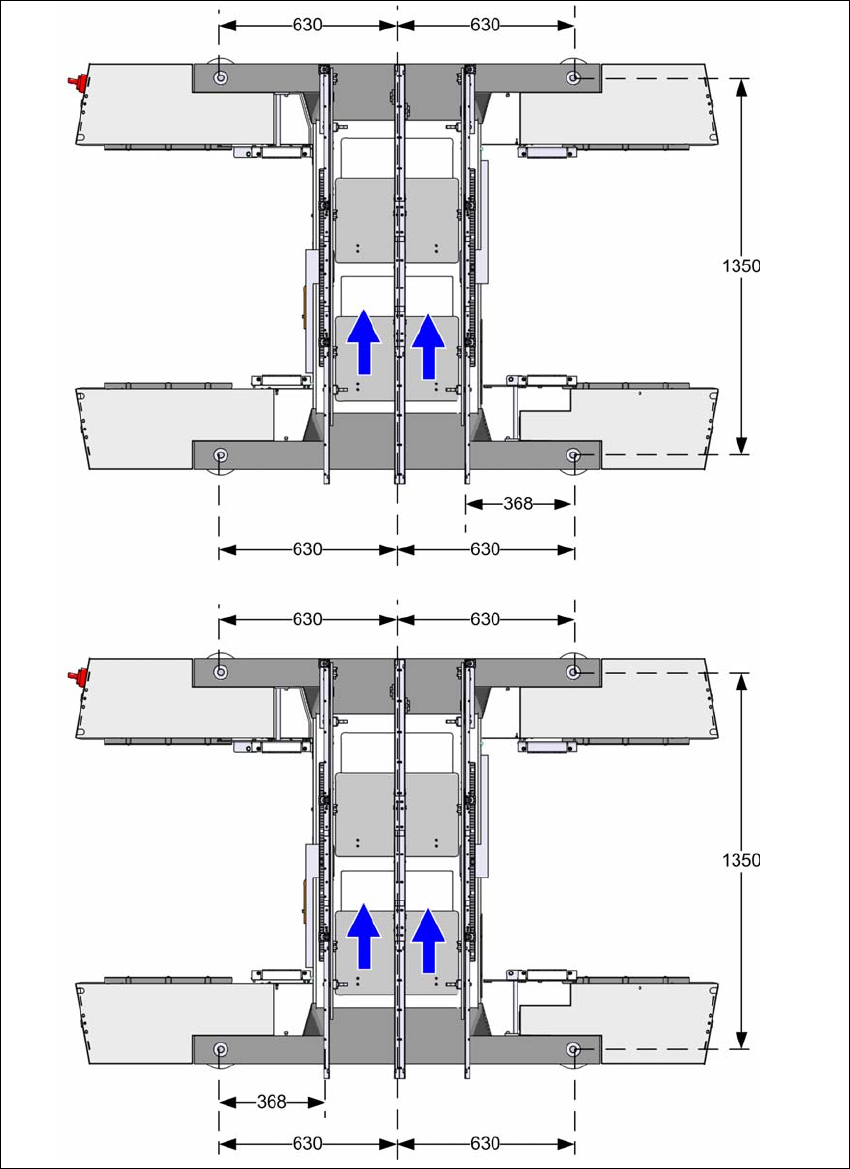

4.3.7.2 PCB デュアルコンベヤ用マシンの脚間距離
4
図 4.3 - 6 mm 単位の PCB デュアルコンベヤ用マシンの脚間距離
コンベヤ固定側左
コンベヤ固定側右
4 据え付けと委託作業 ユーザーマニュアル SIPLACE SX1/SX2
4.3 マシンをセットアップする ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
208

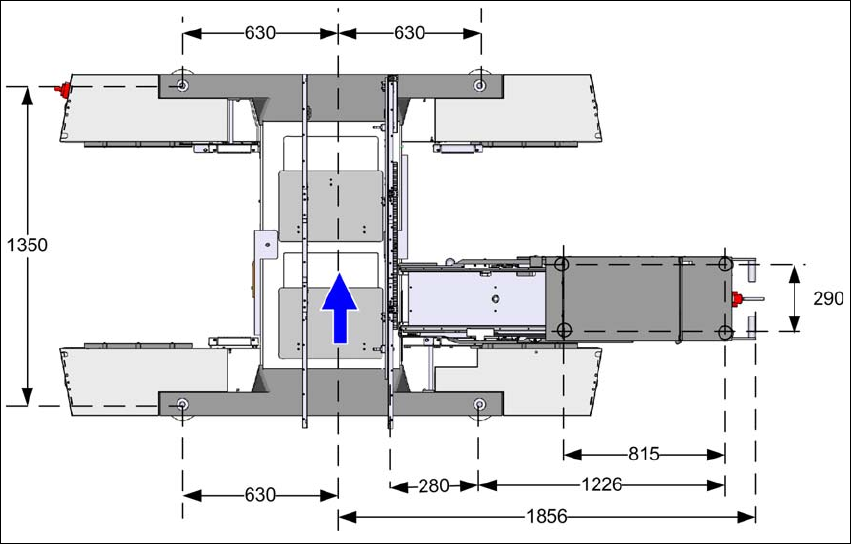

4.3.7.3 マシンおよび WPC5/WPC6 用マシンの脚間距離
4
図 4.3 - 7 mm 単位のマシンおよび WPC5/WPC6 用マシンの脚間距離
