ユーザーマニュアル SIPLACE SX1/SX2 4 据え付けと委託作業
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 4.1 運搬および出荷構成
185
4.1.4.4 運搬用木箱やパレットのフォークリフト挿入位置
フォークリフトトラックは、ページ 181 の図 4.1 - 1 の（A）で指示した箇所にしか挿入しない
こと。木箱やパレットは、後で使用するために保管しておくことをお奨めします。
警告 4
木箱またはパレットなしでマシンを運搬する場合は、マシンに深刻な損害を与えないように次
のセクションの指導に従わなければなりません。
4
4
4
4.1.5 木箱やパレットなしでマシンを運搬する
4.1.5.1 安全指導
警告 4
→ 重量物を運搬することに関して適用できる事故防止規則に従う必要があります。
→ 特に、安全靴を履いて、足を挟まれる危険性を少なくするべきです。
→ 甚大な損害を避けるため、マシンを運搬する前に、このセクションを十分にお読みくださ
い。
→ マシンを運搬するとき、マシンのすべての脚は、床に触れないようにします。床に触れて
いると、脚が床面を引きずり障害物に衝突することになります。これにより、マシンフ
レームのマシンの脚のねじを損傷する可能性があります。
4 据え付けと委託作業 ユーザーマニュアル SIPLACE SX1/SX2
4.1 運搬および出荷構成 ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
186
4.1.5.2 運搬手段
次の仕様のフォークリフトトラックを使用してマシンを運搬します。
4.1.5.3 マシンのフォークリフト挿入位置
ページ 187 の図 4.1 - 3 は、パレットからマシンを持ち上げたり、パレットなしでマシンを運
搬するためのフォークリフトのマシンへの挿入位置を示します。
ご注意 4
マシンへの損害を避けるために、マシンを長距離運搬するには、必ずパレットとフォークリフ
トを使用します。
警告 4
マシンへの復旧不可能な損害を避けるために、マシンを持ち上げる
前に
、次の点にご留意くだ
さい。
– フォークは、PCB コンベヤに平行にしなければなりません。
– フォークは、マシンの中心にまっすぐ揃えます。
– フォークは、マシン下部の接触エリア内にとどまっているような程度までしか開かないこ
と ( ページ 187
の図 4.1 - 3 参照 )。
– マシンがこの接触面の外側で持ち上げられないように、フォーク間の距離を広げないこと。
これにより、マシンフレームを変形したり、ケーブルや配線を損傷するおそれがあります。
→ マシンを持ち上げるとき、フォークに均等に負荷がかかるようにします。フォークとマシ
ンがしっかりと支持されていると、持ち上げたときマシンが傾かないようになります。こ
れは、マシンの脚の取付部分を変形するおそれのあるマシンの脚への負荷の偏りも防止し
ます。マシンを持ち上げるとき、別の人がマシンを監視し、フォークリフトで持ち上げる
ときにマシンが一方に傾かないようにすることをお奨めします。
フォーク長さ 最小 1800 mm
吊り上げ能力 最小 6000 kg
PCB 搬送方向に平行に走るフォークのフォーク間距離 およそ 420 mm
ユーザーマニュアル SIPLACE SX1/SX2 4 据え付けと委託作業
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 4.1 運搬および出荷構成
187
4

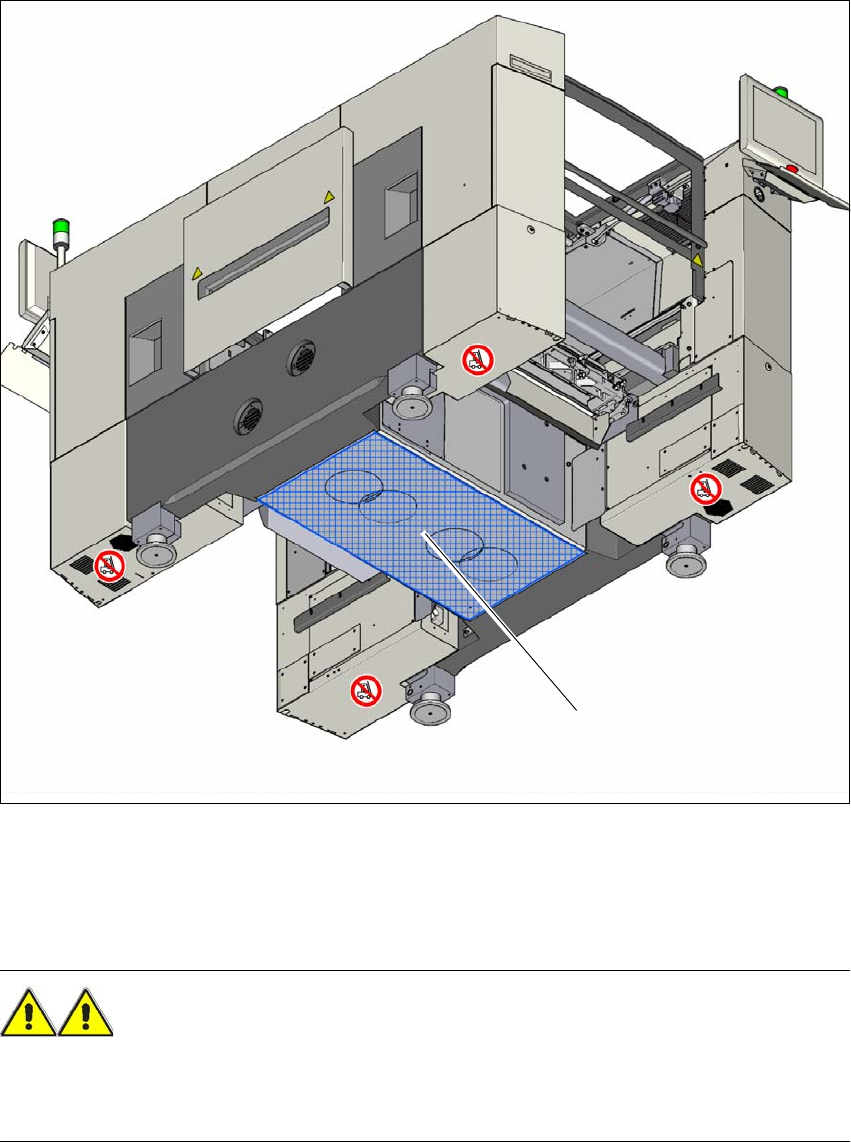

図 4.1 - 3 接触面 - PCB 搬送方向に平行なフォーク
(1) フォークリフトトラックのフォークの接触面
4.1.5.4 マシン運搬時に注意しなければならない点
警告 4
マシンを運搬するとき、マシンの
すべて
の脚は、床に触れないようにします。床に触れている
と、脚が床面を引きずり障害物に衝突することになります。これにより、マシンフレームのマ
シンの脚や脚の取付部を損傷する可能性があります。
(1)
