ユーザーマニュアル SIPLACE SX1/SX2 2 運転上の安全
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 2.2 警告ラベル
45
2.2.4 電源ユニットおよび変圧器の警告ラベル
2
ページ 45 の図 2.2 - 6 の W206 アイテム番号 03009345-01 ( マシン 1 台あたりの枚数 : 2 枚 )。
ページ 47
の図 2.2 - 8 の W206 アイテム番号 03009345-01 ( マシン 1 台あたりの枚数 : 2 枚 )。

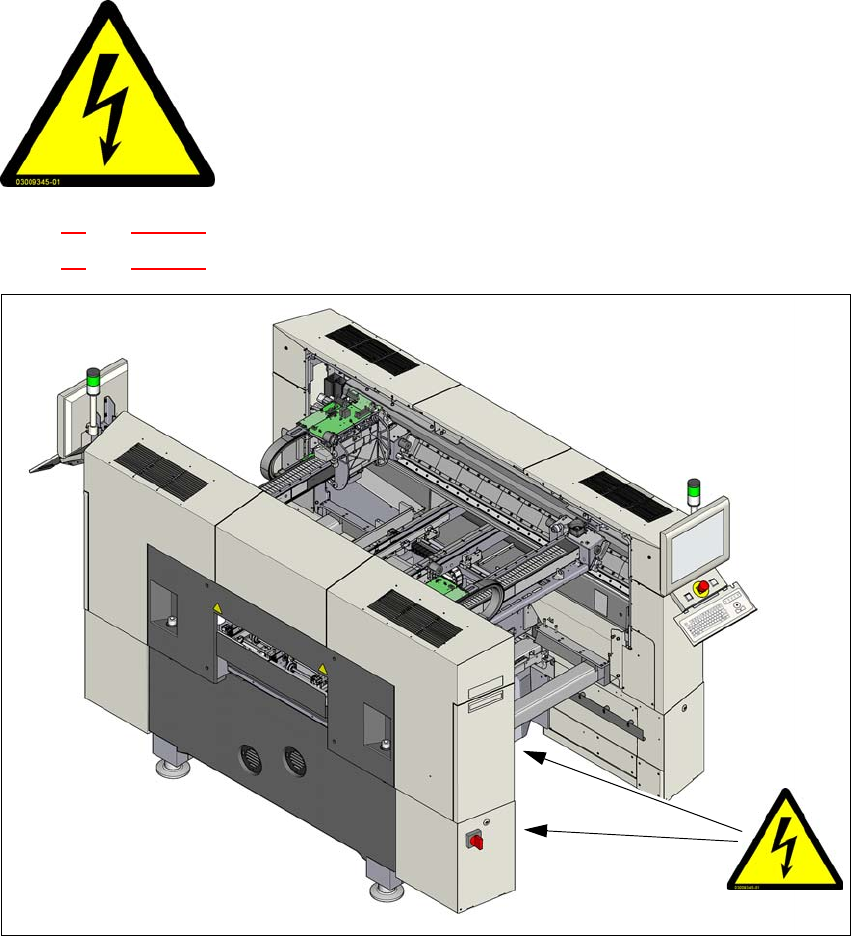

図 2.2 - 6 警告ラベル W206、変圧器および電源ユニットのカバー
W206、変圧器ユニットカバー前部
W206、電源ユニットのサイドカバー上
危険な電圧 !
主電源がオフの場合でも、ラベルが貼られた部分には電圧が残
留しています。
その部分で作業する場合は主電源を切り、切り離してください。
NAFTA 地域：感電、火傷の危険性 !
W206
2 運転上の安全 ユーザーマニュアル SIPLACE SX1/SX2
2.2 警告ラベル ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
46
2.2.4.1 セクタードア内部の警告ラベル W206、W250、W251
2
図 2.2 - 7 セクタードア内側上の警告ラベル
W251、セクタードア内側上、アイテム番号 03079298-xx
W250、セクタードア内側上、アイテム番号 03079262-xx
W206、セクタードア内側上、アイテム番号 03009345-xx
W206、電源ユニットの内側上 ( ページ 47
の図 2.2 - 8 も参照 )
SIPLACE SX1/SX2 専用 !
マシンは、ストッパが取り付けられ、ドアが閉じている場合し
か起動しません。
(W250)
(W206)
(W251)
W206
W250、W251、W206
ドアの内側上
W250、W251、W206
ドアの内側上
(W250)
(W206)
(W251)
ユーザーマニュアル SIPLACE SX1/SX2 2 運転上の安全
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 2.2 警告ラベル
47
2.2.4.2 警告ラベル W211
2
アイテム番号 03009351-01 ( マシン 1 台あたりの枚数 : 2 枚 )
ページ 47
の図 2.2 - 8 の W211、アイテム番号 03009351-01。
図 2.2 - 8 メイン電源錠の警告ラベル W 206、W211
– ヒューズおよび分配ボード A3 上の W211。
– 突入電流制限ボード A1 のカバー上の W211。
– 電源ユニット前部の W206
2
2
メイン電源電圧！
メインスイッチを切って、コンデンサーが放電するまで 30 秒
待ってください。
NAFTA 地域：感電、火傷の危険性 !
W211
W206
