ユーザーマニュアル SIPLACE SX1/SX2 6 ステーション詳細
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 6.1 ノズルチェンジャー
293
6.1.2.3 SX マシンの SIPLACE マルチスターのノズルチェンジャーの位置
6

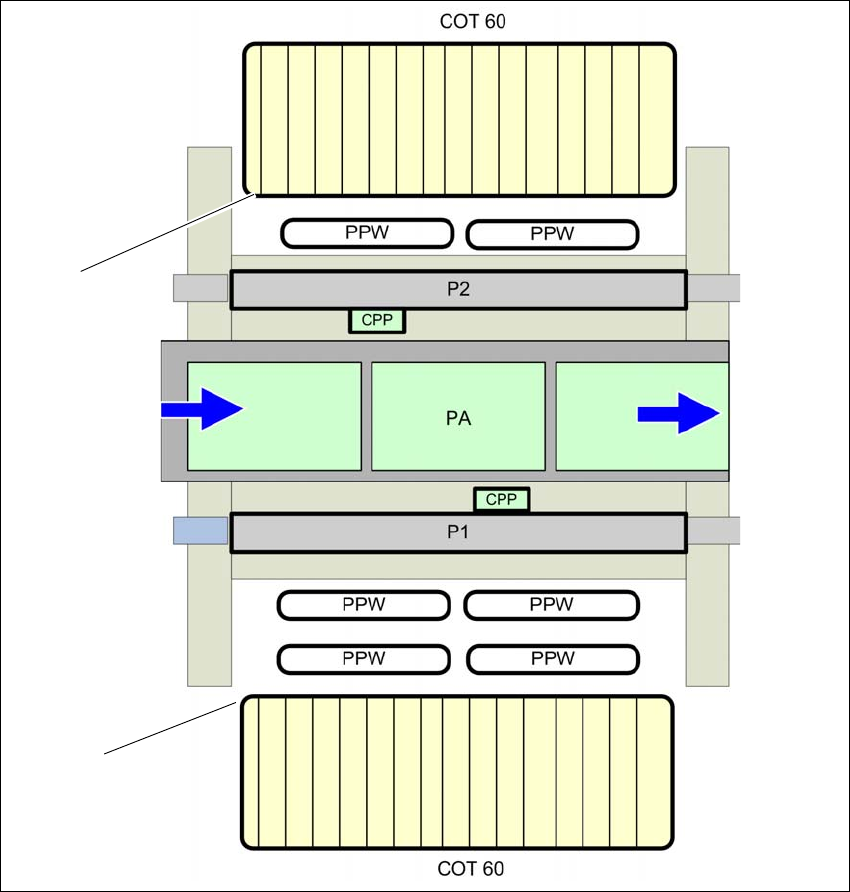

図 6.1 - 9 SIPLACE マルチスターのノズルチェンジャーの位置 - 例
6
(1) 内側位置の部品トロリー
(2) 外側位置の部品トロリー
(PPW) ノズルチェンジャー
(PA) 実装エリア
(1)
(2)
6 ステーション詳細 ユーザーマニュアル SIPLACE SX1/SX2
6.1 ノズルチェンジャー ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
294
6.1.2.4 アセンブリ
SX マシンでは、ノズルチェンジャーは部品トロリー結合ユニットに取り付けられます。その他
のノズルチェンジャーも取り付けられます。
6

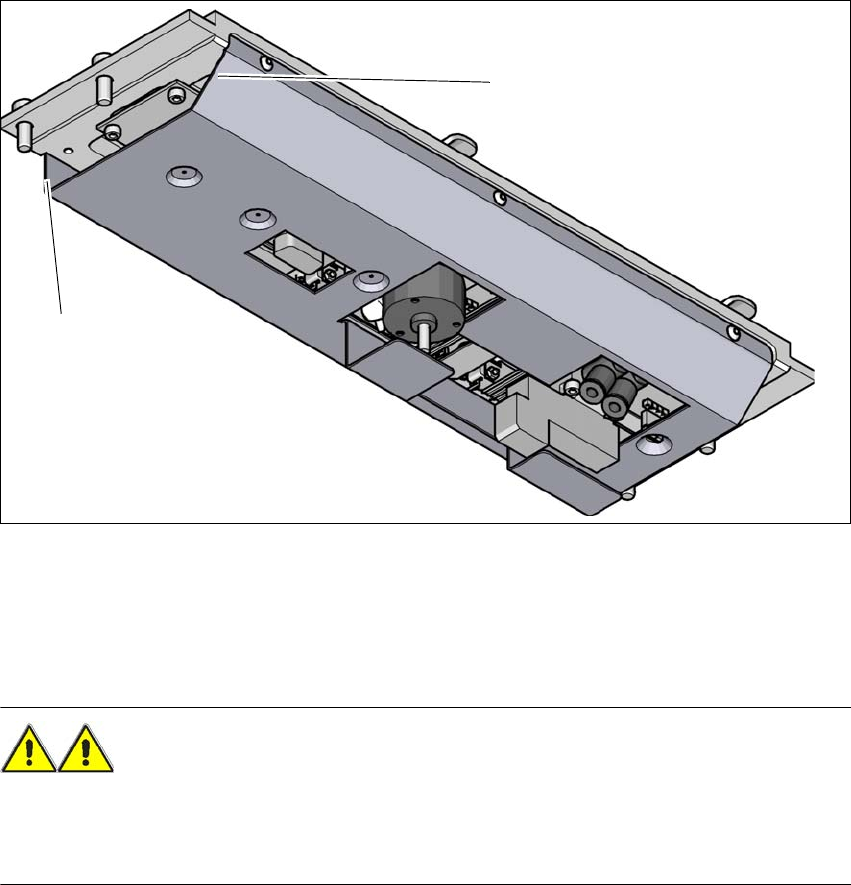

図 6.1 - 10 ノズルチェンジャーのアセンブリ位置 - 下からのビュー
(1) 部品トロリー結合ユニット側を向く傾斜面。
(2) PCB コンベヤ側を向く垂直面
→ 傾斜面が部品トロリー結合ユニット側を向くようにノズルチェンジャーを揃えます。
警告 6
– おのおのの実装ヘッド用のノズルマガジンのある、各実装ヘッドに専用のノズルチェン
ジャーしかインストールしないでください。混載した構成では、ヘッドが衝突する危険性
があります。
(1)
(2)
ユーザーマニュアル SIPLACE SX1/SX2 6 ステーション詳細
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 6.1 ノズルチェンジャー
295
6.1.2.5 運転上の注意
→ あるノズルタイプを、初めてマガジンに装填するとき、そのタイプを識別する粘着ラベル
を貼ってください。
ご注意 6
マシンの外でマガジンにノズルを装填し、必ずマガジン全体を交換します。 6
→ ロッキングプレートを開き、ノズルホルダにノズルを配置します。
→ マガジンからノズルが脱落しないように、ロッキングプレートを閉じます。
注意 6
マガジンにノズルを装填する前に、リボルバヘッドのノズルがすべてマガジンに返却され
ていることを確認してください。 6
ご注意 6
マガジン上に部品が落ちないようにします。散らばった部品があると、ロッキングプレー
トの動作を妨げる可能性があります。そのため、マガジンや、マガジンの取り付けられて
いない場所などを定期的に清掃します。
→ ノズルチェンジャのプログラミング方法については、SIPLACE Pro ユーザーマニュアルで
説明されています。
6.1.2.6 マガジンを交換する
→ レバー ( ページ 296 の図 6.1 - 11 のアイテム 1) を押して、スナップファスナ（ページ
ページ 296
の図 6.1 - 11 のアイテム 5）のボールからマガジンを解放します。マガジンを
持ち上げ、ベースから取り外します。
警告 6
マガジンから上に突き出しているレバー ( 図 6.1 - 11 のアイテム 1) があると、ヘッドと衝突
してしまう可能性があります。そのため、レバーがマガジンの上に突き出していないようにし
てください。
