6 ステーション詳細 ユーザーマニュアル SIPLACE SX1/ SX2 6.1 ノズルチェンジャー ソフトウエアバージョン S C.706.xx 以降 2012 年 4 月日本語版 290 6.1.2 SIPLACE マルチスター用ノズルチェンジャー アイテム番号 00519841-xx 位置 1 または 2 用ノ ズルチェンジャー CPP アイテム番号 00519842-xx 位置 3 または 4 用ノ ズルチェンジャー CPP …
ユーザーマニュアル SIPLACE SX1/SX2 6 ステーション詳細
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 6.1 ノズルチェンジャー
289
ご注意 6
– 「マガジンロック済み」位置にロッキングプレートを動かしてください。
– 挿入する前に、センタリングピン（ページ 288
の図 6.1 - 4 のアイテム 2 と 6）が、センタ
リング穴とスロットに滑り込むように、マガジンの位置を揃えます。
→ スナップファスナボール ( ページ 288
の図 6.1 - 4 のアイテム 5) にマガジンを載せます。
→ スナップファスナボールが、すべてのスナップファスナに同時に嵌まるように、マガジン
をバランスをとりながら下に押します。
6.1.1.7 位置検出
ノズルチェンジャーの各マガジンには、次の 2 個のフィデューシャルがあります。１個は、位
置決め用、もう 1 個は、回転角度を決めるためのものです。
6
図 6.1 - 5 ノズルマガジン - ホルダの番号割り付け、位置および回転角度決定用フィデューシャル
(1)「マガジン開」位置のロッキングプレート
(2) 位置決め用フィデューシャル
(3) 回転角度決定用フィデューシャル
6 ステーション詳細 ユーザーマニュアル SIPLACE SX1/SX2
6.1 ノズルチェンジャー ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
290
6.1.2 SIPLACE マルチスター用ノズルチェンジャー
アイテム番号 00519841-xx 位置 1 または 2 用ノズルチェンジャー CPP
アイテム番号 00519842-xx 位置 3 または 4 用ノズルチェンジャー CPP
6

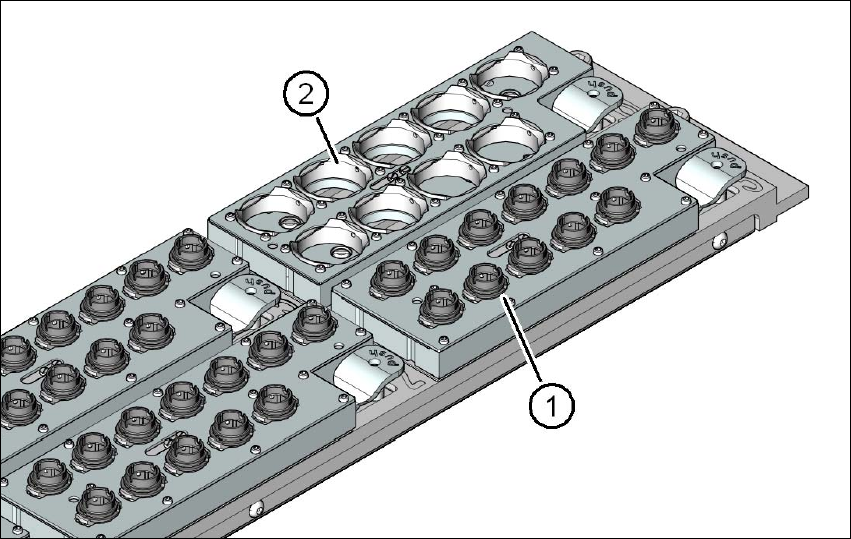

図 6.1 - 6 マルチスターおよびスピードスター用ノズルチェンジャー
(1) 20xx ノズル用ノズルマガジン
(2) 28xx ノズル用ノズルマガジン
6.1.2.1 説明
マガジンは、共通キャリアプレートに取り付けられ、二本の平行ピンで位置決めされ、4 個の
押しボタンで固定されます。正確な位置は、各マガジンにある二個のフィデューシャルによっ
て決められます。実装ヘッドが上に突き出しているマガジンと衝突しないようにするために、
キャリアプレートにあるマガジンが正しく着座しているか、マイクロスイッチでモニタされて
います。マガジンが無かったり、正しく着座していないマガジンに反応して、安全回路がマシ
ンを停止するので、4 個すべてのマガジンロケーションは、満載する必要があります。ノズル
チェンジャーは、ノズルマガジンがノズルマガジンのコードによって 20xx ノズル用なのか、
28xx ノズル用（CPP ヘッド）なのか認識します。
ノズルステーションでは、マルチスターノズルによるエアーブローにより部品を廃棄すること
ができます。マルチスターノズルはそこで引き抜かれ、廃棄箱に廃棄されます。
ユーザーマニュアル SIPLACE SX1/SX2 6 ステーション詳細
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 6.1 ノズルチェンジャー
291
20-xx ノズル用ノズルマガジン 6
– アイテム番号 03066107-xx
6
図 6.1 - 7 20-xx ノズル用ノズルマガジン - ロッキングプレート開
(1) 20-xx ノズル用ガレージ 12 個
(2) フィデューシャル ( ロッキングプレートが開いている場合しか見られません。)
(3) ロッキングプレート
