00196978-01_UM_SX12-V2_JA.pdf - 第64页
2 運転上の安全 ユーザーマニュアル SIPLACE S X1/SX2 2.7 安全装置 ソフト ウエアバージョン SC.7 06.xx 以降 2012 年 4 月日本語版 64 2.7.2 マシンのスイッチとボタン 2.7.2.1 マシンのスイッチとボタンの位置 2 図 2 .7 - 3 スイッチとボタンの位置 - PCB 搬出 側を見て (1) メインスイッチ ( 2 ) 起 動 ボ タ ン(緑) (3) 非常停止ボタン ( 4 )…
ユーザーマニュアル SIPLACE SX1/SX2 2 運転上の安全
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 2.7 安全装置
63
機能 2
保護カバーを上に開けると、X-Y 軸の軸ヘの供給電源が、即時遮断されます。 X-Y 軸の軸が移動
を停止します。 「Close cover（カバーを閉じてください）」というメッセージが画面に表示さ
れます。
→ 保護カバーを閉じて、起動ボタン（図 2.7 - 2
のラベル 1）を押して実装を続行します。
2

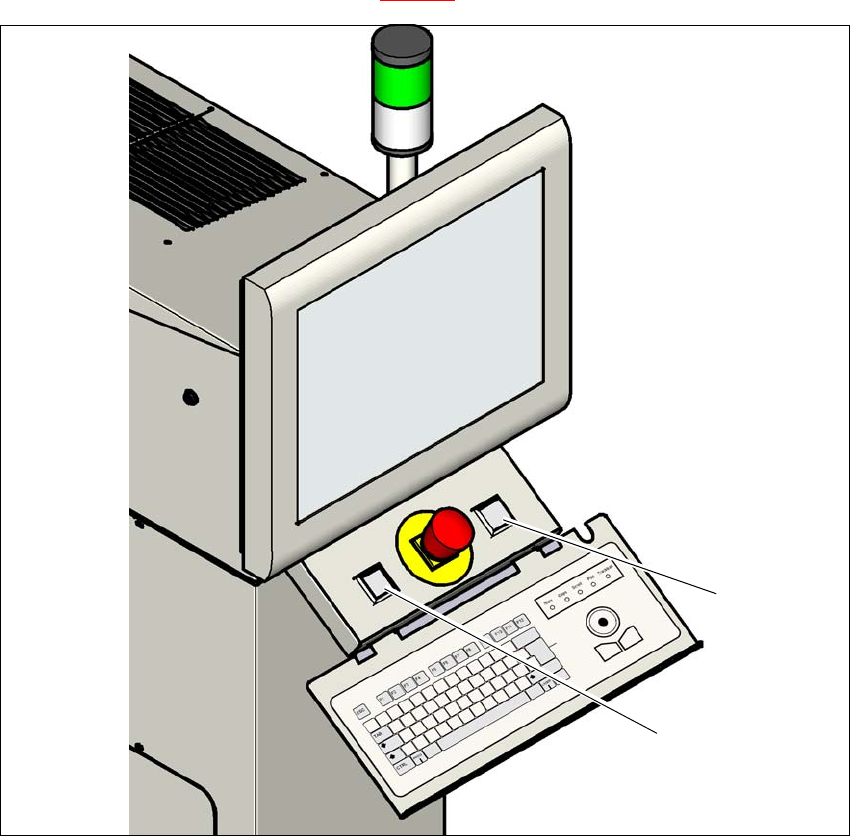

図 2.7 - 2 マシンの起動ボタン ( 緑 ) の位置
(1) マシンの停止ボタン ( 黒 )
(2) マシンの起動ボタン ( 緑 )
(1)
(2)
2 運転上の安全 ユーザーマニュアル SIPLACE SX1/SX2
2.7 安全装置 ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
64
2.7.2 マシンのスイッチとボタン
2.7.2.1 マシンのスイッチとボタンの位置
2

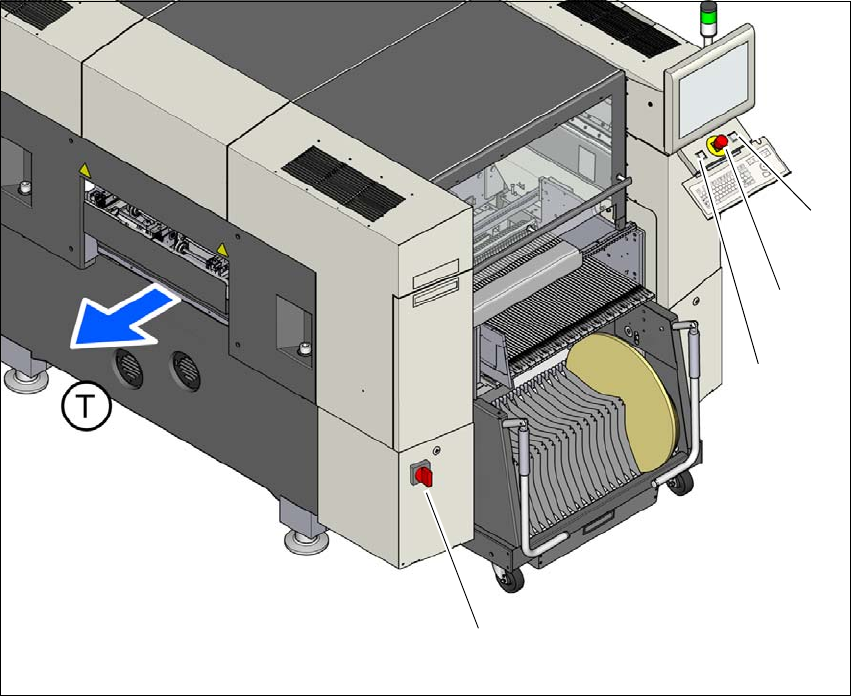

図 2.7 - 3 スイッチとボタンの位置 - PCB 搬出側を見て
(1) メインスイッチ
(2) 起動ボタン(緑)
(3) 非常停止ボタン
(4) 停止ボタン(黒)
(T) PCB 搬送方向
(2)
(1)
(3)
(4)
ユーザーマニュアル SIPLACE SX1/SX2 2 運転上の安全
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 2.7 安全装置
65
2
図 2.7 - 4 スイッチとボタンの位置 - PCB 搬入側を見て
(1) 起動ボタン ( 緑 )
(2) 非常停止ボタン
(3) 停止ボタン ( 黒 )
(T) PCB 搬送方向
(3)
(1)
(2)
