ユーザーマニュアル SIPLACE SX1/SX2 4 据え付けと委託作業
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 4.4 部品トロリーを PCB 搬送高さに合わせる
215
4.4 部品トロリーを PCB 搬送高さに合わせる
部品トロリーは、次の PCB コンベヤ高さに簡単かつ迅速に調節することができます。
900 mm 4
930 mm ( 標準高さ ) 4
950 mm (SMEMA 高さ ) 4
4

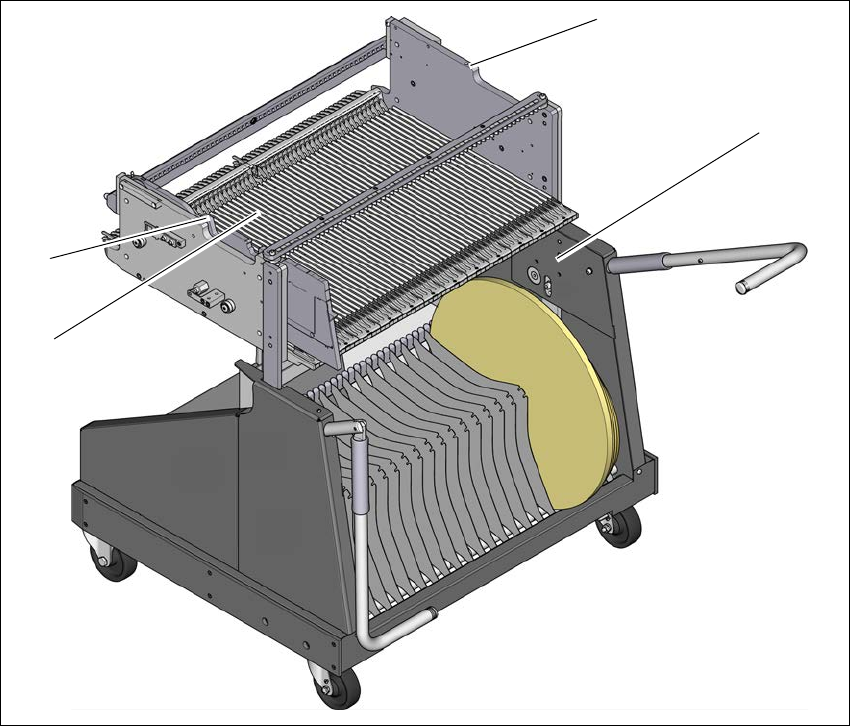

図 4.4 - 1 部品トロリー 60
(1) 搬送高さ 900、930、950 mm の穴
(2) 段取り替えテーブル
(3) マウントデバイス固定用 M8 穴
(1)
(2)
(3)
(3)
4 据え付けと委託作業 ユーザーマニュアル SIPLACE SX1/SX2
4.4 部品トロリーを PCB 搬送高さに合わせる ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
216
4.4.1 警告指導
警告 4
ASM エンジニアまたは資格のある人しか部品トロリー高さを調整することは許されません。
適用できる事故防止規則に必ず従ってください。
→ 段取り替えテーブルの高さを調整する場合、段取り替えテーブルからすべてのフィーダを
取り外してください。
4.4.2 工具と器材
部品トロリーの高さを調整するのに次の工具と器材が必要になります。
– マウントデバイス ( アイテム番号 03015976-xx)
– 部品トロリーテーブルを持ち上がるためのリフトデバイス、搬送能力は、最低 80 kg
4.4.3 部品トロリーの高さを変更する
警告 4
→ 段取り替えテーブルからすべてのフィーダを取り外してください。
→ 高さを調整するために、段取り替えテーブルにマウントデバイスを取り付けます。これに
より、テーブルを上げたり、下げたりするときに、段取り替えテーブルが変形してしまう
のを防止します。
→ 取付補助具を二本のキャップボルト M8 x 50 で段取り替えテーブルに固定します。段取り
替えテーブル 60 および段取り替えテーブル 30 では二個の異なる穴があります。
→ てこデバイスをアイボルトに掛けます。
→ 固定ネジを緩め、段取り替えテーブルを所要の位置へ持ち上げます。
→ 固定ネジを取り付け、締めつけます。
ユーザーマニュアル SIPLACE SX1/SX2 4 据え付けと委託作業
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 4.5 使用済みテープダクトを部品高さに調整する
217

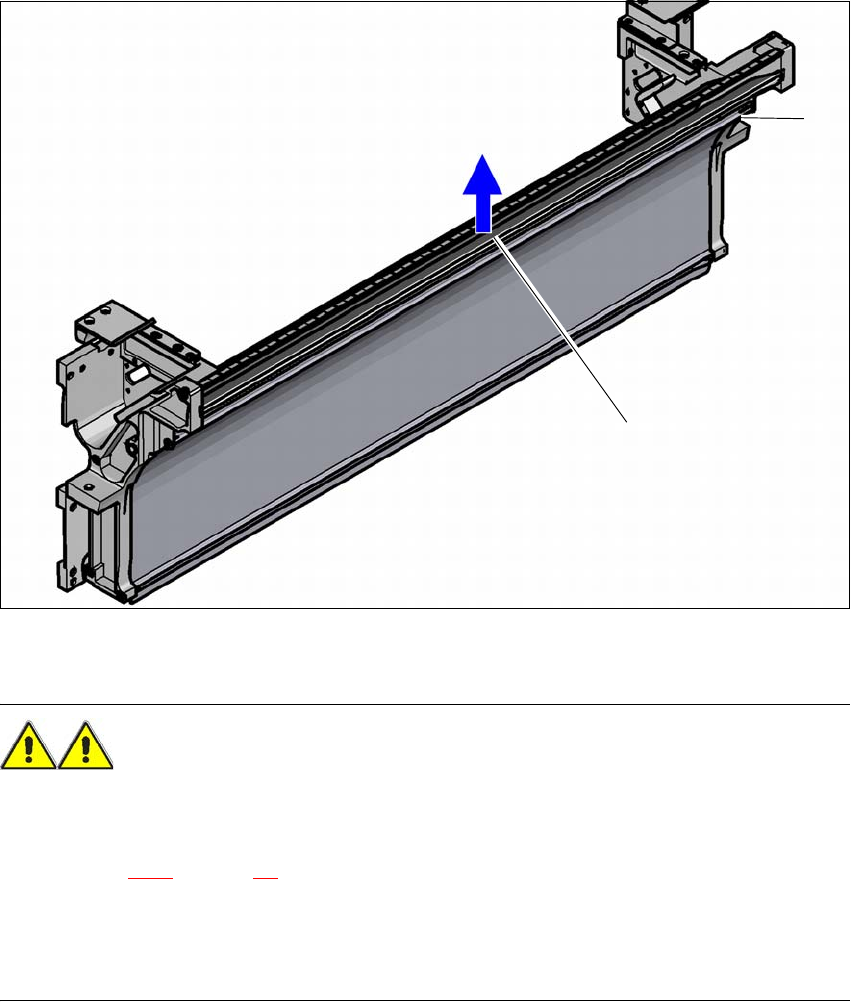

4.5 使用済みテープダクトを部品高さに調整する
12mm より高いポケットのあるテープを使用するフィーダが使用される場合、仕切り板 (1) を取
り外します。
4
(1) 12 mm より大きいテープの仕切り板、取り外し可能
(2) 固定ネジ
警告 4
→ 仕切り板を取り外すには、マシンの電源を切断します。
→ マシンを電源およびコンプレッサから切り離します。
→ セクション 2.11
、ページ 84 に記述されているように、未確認のまま再度電源が入らないよ
うにマシンをロックします。
→ テープカッタの作動圧力が 0 MPa に降下するまで待ちます。
→ 使用済みテープダクトに手を入れないこと。
→ 固定ネジを緩めます。
→ 仕切り板を引き出します。
(1)
(2)
