ユーザーマニュアル SIPLACE SX1/SX2 6 ステーション詳細
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 6.15 キャパシティオンデマンド
331
6.15 キャパシティオンデマンド
6.15.1 全般
キャパシティオンデマンド : あらゆる状況に納得のいく答え。現代の電子生産は、次の不変の
要素しか知りません。それは変化です。SIPLACE SX により、お客様の生産環境を別のビジネス
要求に適合させ、生産のシナリオを変化させているにも関わらず高効率で運転を実行すること
ができるようになります。小さく始めて、必要な時はいつでもすばやく簡単に成長する楽しみ
があります。
6

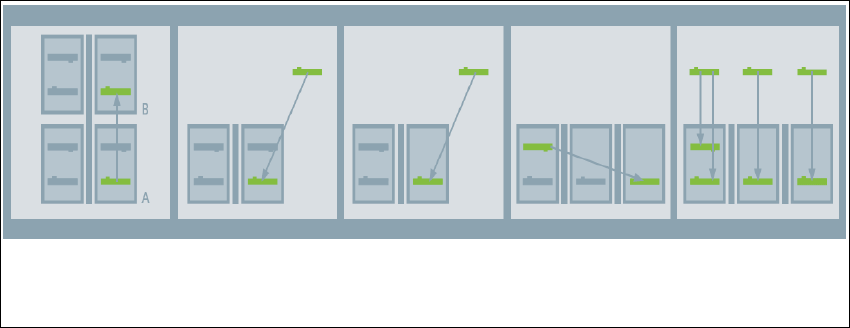

図 6.15 - 1 キャパシティオンデマンド
ライン間で実装キャパシティを自由配置換え
これにより、低めの利用率のラインから SX 段取り替え X-Y 軸を取り出すか、あるいは SIPLACE
から X-Y 軸を借りることができます。これは、目標とされる実装キャパシティをボトルネック
を経験しているラインに配置換えします。
増強に合わせて SMT ラインを拡張する
ラインを実際の要求に合わせて拡張します。SX 段取り替え X-Y 軸は、特定の要求が増加したと
き、お客様のラインに危険性無しに呼び出せる予備のキャパシティを与えます。
危険性なしにキャパシティを借り、要求のピークを簡単にカバー
SX 段取り替え X-Y 軸を使用して、オンデマンドで必要な追加の実装キャパシティを借ります。
これにより、ピーク時間の柔軟な備えを与え、コストを最小にさせ、余分なキャパシティを防
止します。
目標とされるロケーションの数および柔軟性が向上
ロケーション付き SX+ ベーシックモジュールで特定のニーズに投資します。ヘッドおよび X-Y
軸のコストを節約します。既存の SX 段取り替え X-Y 軸を新規ベーシックモジュールに移動する
だけです。
SMTライン間でX-Y軸
を配置換え
増強によりライン内
の X-Y 軸を拡張
実装性能を拡張する
ために X-Y 軸を貸出
フィーダ位置を必要
に応じて追加
全体がフレキシブルな
生産
6 ステーション詳細 ユーザーマニュアル SIPLACE SX1/SX2
6.15 キャパシティオンデマンド ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
332
6.15.2 SIPLACE キャパシティオンデマンド･ビジネスモデル
ピークデマンドモデルは、既存の SIPLACE SX ラインによる短期間の変動をカバーする必要を呼
びかけます。 別のモデル、フローティングデマンド、は、カスタマに標準パッケージの代替を
与えます。それにより、経済的柔軟性が向上し、資産の生産性が向上し、 SIPLACE SX ソリュー
ションにより与えられた利益の完全な利用が可能になります。
6.15.3 SIPLACE SX マシンの概要
SIPLACE SX には、X-Y 軸のアップグレードが準備されています。SIPLACE SX マシンは、異なる
組み合わせで利用できます。
6
利用できるヘッド構成には、関連する設計に従って制限があります。
マシンタイプ X-Y 軸 説明
SIPLACE SX +
X-Y 軸なし マシンには、X-Y 軸のアップグレード (SX1) が準備さ
れています。つまり、トレーリングケーブルおよび二
台の X-Y 軸コントロールユニット (GCU)が1台のX-Y
軸にあらかじめインストールされています。
SIPLACE SX + 準備
済み
X-Y 軸なし マシンには、X-Y 軸のアップグレード (SX1/2) が準備
されています。つまり 2 本のトレーリングケーブルお
よび 3 台の X-Y 軸コントロールユニット (GCU)が2台
の X-Y 軸にあらかじめインストールされています。
SIPLACE SX1 未準備
X-Y 軸 1 台 マシンには、X-Y 軸のアップグレード (SX1) が準備さ
れていません。つまり、トレーリングケーブルおよび
2 台の X-Y 軸コントロールユニット (GCU)が1台のX-
Y 軸にあらかじめインストールされています。SIPLACE
SX2 へのアップグレードは、 SIPLACE サービスチームに
よって実施する必要があります。
SIPLACE SX1 準備済
み
X-Y 軸 1 台 マシンには、X-Y 軸のアップグレード (SX2) が準備さ
れています。つまり、2 本のトレーリングケーブルお
よび 3 台の X-Y 軸コントロールユニット (GCU)が2台
の X-Y 軸にあらかじめインストールされています。
SIPLACE SX2
X-Y 軸 2 台 マシンを分解して、SIPLACE SX1 準備済みとすること
ができます。そのあと、マシンに X-Y 軸アップグレー
ドをし、SX2 にします。つまり、2 本のトレーリング
ケーブルおよび 3 台の X-Y 軸コントロールユニット
(GCU) が利用できます。
ユーザーマニュアル SIPLACE SX1/SX2 6 ステーション詳細
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 6.15 キャパシティオンデマンド
333
6.15.4 ヘッド構成
6
SIPLACE SX +
X-Y 軸 ヘッド
1
C&P20 A
CPP
(下)
CPP ( 上 )
a
固定カメラなし
TH
b
準備済み SIPLACE SX
X-Y 軸 ヘッド
1
C&P20 A
CPP
(下)
CPP ( 上 )
a
固定カメラ付き
CPP ( 上 )
a
固定カメラなし
TH
b
TH
b
2
C&P20 A
CPP
(下)
CPP ( 上 )
a
固定カメラなし
TH
b
CPP
(上)
TH
b
SIPLACE SX 1
X-Y 軸 ヘッド
1
C&P20 A
CPP
(下)
CPP ( 上 )
a
固定カメラ付き
CPP ( 上 )
a
固定カメラなし
TH
b
TH
b
SIPLACE サービスによるアップグレードキットにて
2
C&P20 A
CPP
(下)
CPP ( 上 )
a
固定カメラなし
TH
b
CPP
(上)
TH
b
準備済み SIPLACE SX 1
X-Y 軸
ヘッド
1
C&P20 A
CPP
(下)
CPP ( 上 )
a
固定カメラ付き
CPP ( 上 )
a
固定カメラなし
TH
b
TH
b
2
C&P20 A
CPP
(下)
CPP ( 上 )
a
固定カメラなし
TH
b
CPP
(上)
TH
b
SIPLACE SX 2
X-Y 軸 ヘッド
1
C&P20 A
CPP
(下)
CPP ( 上 )
a
固定カメラ付き
CPP ( 上 )
a
固定カメラなし
TH
b
TH
b
2
C&P20 A
CPP
(下)
CPP ( 上 )
a
固定カメラなし
TH
b
CPP
(上)
TH
b
a) CPP ( 上 )、TH および固定カメラには外側のテーブル位置が必要です。
b) 固定カメラ付き CPP には、CPP( 上 ) および外側テーブル位置が必要です。
