ユーザーマニュアル SIPLACE SX1/ SX2 5 マシンで作業をする ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 5.10 フィーダをセットアップする 259 5 図 5.10 - 2 使用前に X フィーダをチェック (1) 取外しハンドル (2) カバーテープロッカー (3) 吸着ウィンドウ (4) 吸着ウィンドウ跳ね上げおよ びラッチ用レバー (5) 部品廃棄区画
5 マシンで作業をする ユーザーマニュアル SIPLACE SX1/SX2
5.10 フィーダをセットアップする ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
258
ご注意 5
部品テープが挿入されている場合、レバーを押さないこと。伸びきったカバーテープが部
品テープを動かし、部品が出てしまいます。
→ 吸着ウィンドウの下に散らばった部品があれば取り除きます。
→ レバー（図 5.10 - 2
のアイテム 4) を元の位置へ戻して、吸着ウィンドウ（図 5.10 -
2 のアイテム 3）を閉じます。
→ 段取り替えテーブルからちらばった部品をブラシまたは適当な大きさのノズルの付い
た電気掃除機で取り除きます。
ご注意 5
部品テープがすでに挿入されている場合、フィーダの前面エッジに揃えて切断してくださ
い。
→ 取外しハンドル（アイテム 1) がまだ飛び出している場合、所定の位置にはめ込みま
す。
ユーザーマニュアル SIPLACE SX1/SX2 5 マシンで作業をする
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 5.10 フィーダをセットアップする
259
5
図 5.10 - 2 使用前に X フィーダをチェック
(1) 取外しハンドル
(2) カバーテープロッカー
(3) 吸着ウィンドウ
(4) 吸着ウィンドウ跳ね上げおよびラッチ用レバー
(5) 部品廃棄区画
5 マシンで作業をする ユーザーマニュアル SIPLACE SX1/SX2
5.10 フィーダをセットアップする ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
260
5.10.3.2 段取り替えテーブルに X フィーダを挿入する
5

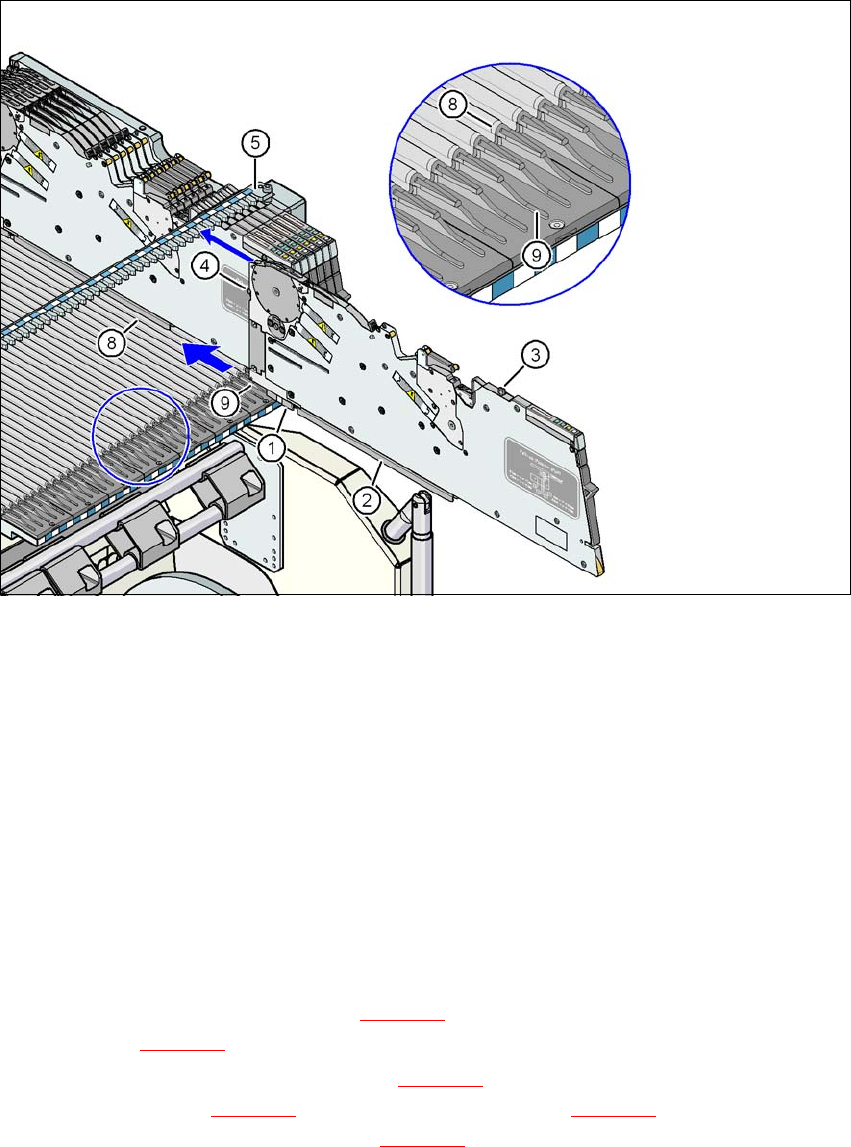

図 5.10 - 3 段取り替えテーブルに X フィーダを挿入する
(1) X フィーダの前部スライダガイド
(2) X フィーダの後部スライダガイド
(3) X フィーダの「後部」センタリングピン
(4) X フィーダの「前部」センタリングピン
(5)「後部」センタリングピン固定用センタリングバーのくぼみ
(6)「前部」センタリングピン固定用段取り替えテーブルのセンタリング穴
(7) ロックラッチ
(8) 段取り替えテーブルのガイド成形 (Ω 成形 )
(9) フィーダの挿入補助台
5
→ フィーダの前部スライダガイド（図 5.10 - 3 のアイテム 1）を段取り替えテーブルの挿入
補助台（図 5.10 - 3
のアイテム 9）に載せます。
→ フィーダを垂直に持ち、ガイド成形（図 5.10 - 3
のアイテム 8）に沿って、前へ押します。
フィーダの前部（図 5.10 - 3
のアイテム 1) および後部 ( 図 5.10 - 3 のアイテム 2) スライ
ダガイドが、ガイドプロファイル（図 5.10 - 3
のアイテム 8）の上を滑ります。
