3- 80 SER08989020 調整 第 3 章 3 3.2.3 照明光量 専用治具（ライトアジャスタ： KM1-M8806-000） を使って、マルチ認識カメ ラの照明光量を調整します。調整は画像を見ながら調光基板のボリュームで行い ます。調整を始める前に、マルチ認識カメラの照明を 3 0 分以上点灯させて光量 を安定させておいてください。 1 「照明光量」コマンドを実行します。 1. 「 3/3/B1 調整項目選択」→「マルチカ…
3-
79
SER08989020
調整
第
3
章
3
e
9
非常停止ボタンを押してから、ピントを調整します。
レンズホルダーを回して、フォーカスアジャスタの目盛の-1 から6 までピン
トが合うよう調整します。プロファイルの振幅が大きいほどピントが合ってい
ます。
■ ピントおよびプロファイル曲線
20843310-00
LEVEL:80
ピントの合っている範囲
w
警告
ピントの調整中はヘッド部がマルチカメラ上を往復移動します。手や体がヘッド部に接触すると、
けがをする恐れがあります。接触しないように十分に注意してください。
レンズホルダーを回す際は必ず非常停止ボタンを押してください。（非常停止を解除して[ENTER]
キーを押すと、再び画像の取り込みが始まりますので調整結果を確認してください。）
0
最適なピントが得られたら、[ESC]キーを押します。
画面のメッセージに従って調整ユーティリティを終了してください。この調整
では、保存するマシンデータはありません。
e
q
非常停止ボタンを押してから、フォーカスアジャスタを取り外
し、レンズホルダーのセットスクリューを締めます。
n
要点
レンズホルダーを固定した後、再度ピントを確認してください。
w
キャリアテープ排出ガイドパネルを取り付けます。
フィーダープレート部のキャリアテープガイド（あるいは一括交換台車）を取
り外した場合は、もとどおりに取り付けます。
3-
80
SER08989020
調整
第
3
章
3
3.2.3 照明光量
専用治具（ライトアジャスタ：KM1-M8806-000）を使って、マルチ認識カメ
ラの照明光量を調整します。調整は画像を見ながら調光基板のボリュームで行い
ます。調整を始める前に、マルチ認識カメラの照明を30 分以上点灯させて光量
を安定させておいてください。
1
「照明光量」コマンドを実行します。
1.「3/3/B1 調整項目選択」→「マルチカメラ」→「照明光量」を選択しま
す。
2. 照明の種類は「一定の明るさで点灯」を選択します。
3. 調整専用治具を「使用する」を選択します。
4.「マルチカメラ1」を選択します。
2
安全を確認して、[ENTER]キーを押します。
ヘッド部が部品吸着位置へ移動します。、
e
3
非常停止ボタンを押してから、ライトアジャスタをヘッド1 に
吸着させます。
ライトアジャスタの2 色面を下にして、ビジョンディスプレイに2 色面の境
先線が水平に映るように吸着させてください。

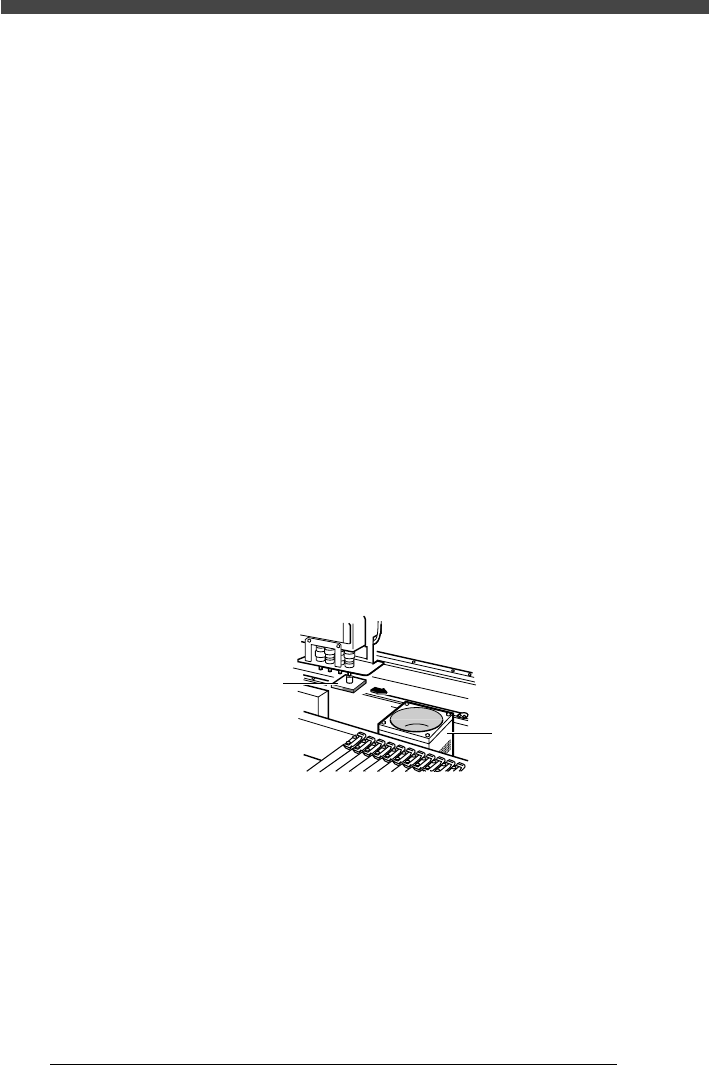

■ ライトアジャスタの取り付け
20843311-00
マルチ認識カメラ
ライトアジャスタ
4
非常停止を解除して、[ENTER]キーを押します。
非常停止ボタンを回転解除し、YPU の[READY]ボタンを押してください。
e
3-
81
SER08989020
調整
第
3
章
3
5
安全を確認して、再度[ENTER]キーを押します。
ヘッド部がカメラ上を繰り返し移動し、ビジョンディスプレイ上に光量レベル
を示すプロファイル曲線が表示されます。

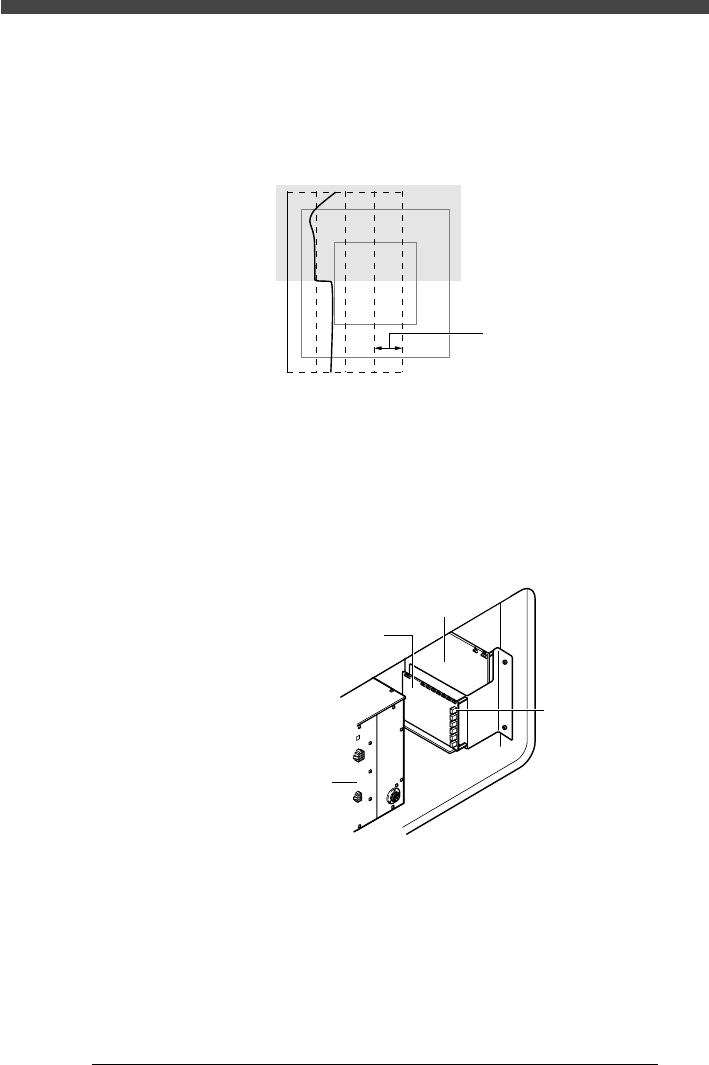

■ 照明光量プロファイル曲線
20843312-00
LEVEL:67
64LEVE
L
6
照明を調整します。
本体正面下部の扉を開けると下図のような調光基板があります。一番上のボ
リューム（VR6：マルチ 1）を回して、プロファイル曲線の段差が 1 目盛
（64レベル）になるように調整してください。 （絶対値ではなく明暗差に注目
してください。）
■ マルチカメラ照明調光基板
20843313-00
D
R
IV
E
R
1
LEDドライバーボード
VR6
I/O ボード
コントローラー
7
調整が終了したら、[ENTER]キーまたは[ESC]キーを押します。
画面のメッセージに従って終了してください。この調整では、保存するマシン
データはありません。
