3.2.2 ピント & 絞り
専用治具（フォーカスアジャスタ：KM1-M8803-100）を使って画像を観察し
ながら、マルチ認識カメラのピントと絞りを調整します。以下の手順で行ってく
ださい。
1
ヘッド１にタイプ33 ノズルを付けます。
「3/3/A5 ノズルチェンジ」コマンドを使ってヘッド1 に指定されたノズルを
付けてください。（オートノズルチェンジャーが付いていないマシンでは、非
常停止ボタンを押してから、手でノズル交換してください。）
w
警告
「ノズルチェンジ」コマンドを実行すると、ヘッド部がノズルステーションに移動します。体の一
部がヘッド可動範囲に絶対に入らないようにしてください。（指定ノズルが付いている場合はヘッ
ド部は動きません。）
e
2
非常停止ボタンを押してから、調整の準備をします。
1. フィーダープレート部のキャリアテープ排出ガイド（あるいは一括交換台
車）が取り付けられている場合は、それを取り外します。
2. 絞りリングとピントリングのロックスクリューを緩めます。
3. ピントを最短位置（0.5m）に合わせ、ロックスクリューを締めます。
4. 絞りリングをF2 に合わせ、ロックスクリューを締めます。
5. レンズホルダーのセットスクリューを軽く緩め、フォーカスアジャスタを
用意します。

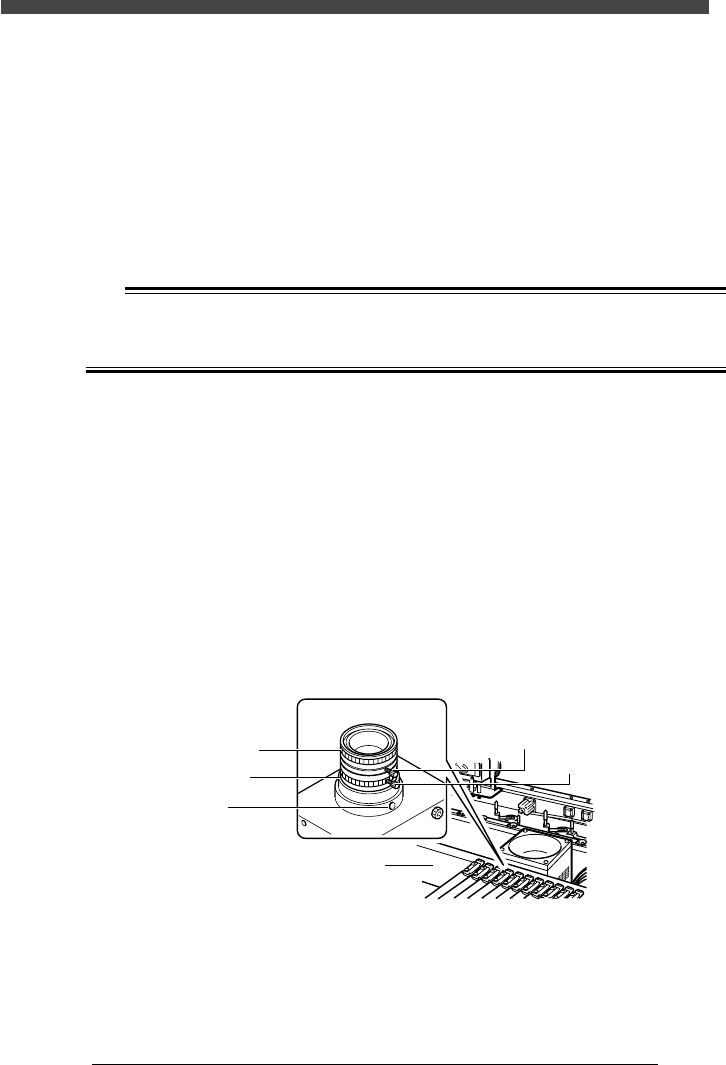

■ マルチカメラ調整準備
20843308-00
絞りロックスクリュー
レンズホルダー用
セットスクリュー
キャリアテープガイド
ピントロックスクリュー
絞りリング
ピントリング
3-
78
SER08989020
調整
第
3
章
3
3
非常停止を解除します。
非常停止ボタンを回転解除し、YPU の[REAFY]ボタンを押してください。
e
4
「ピント & 絞り」コマンドを実行します。
1.「3/3/B1 調整項目選択」→「マルチカメラ」→「ピント & 絞り」を選択
します。
2. 調整専用治具を「使用する」を選択します。
3.「マルチカメラ1」を選択します。
5
安全を確認して、[ENTER]キーを押します。
ヘッド部が部品吸着位置へ移動します。
e
6
非常停止ボタンを押してから、調整専用治具をヘッド1 に吸着
させます。
フォーカスアジャスタを下図の向きでヘッド1 に吸着させてください。

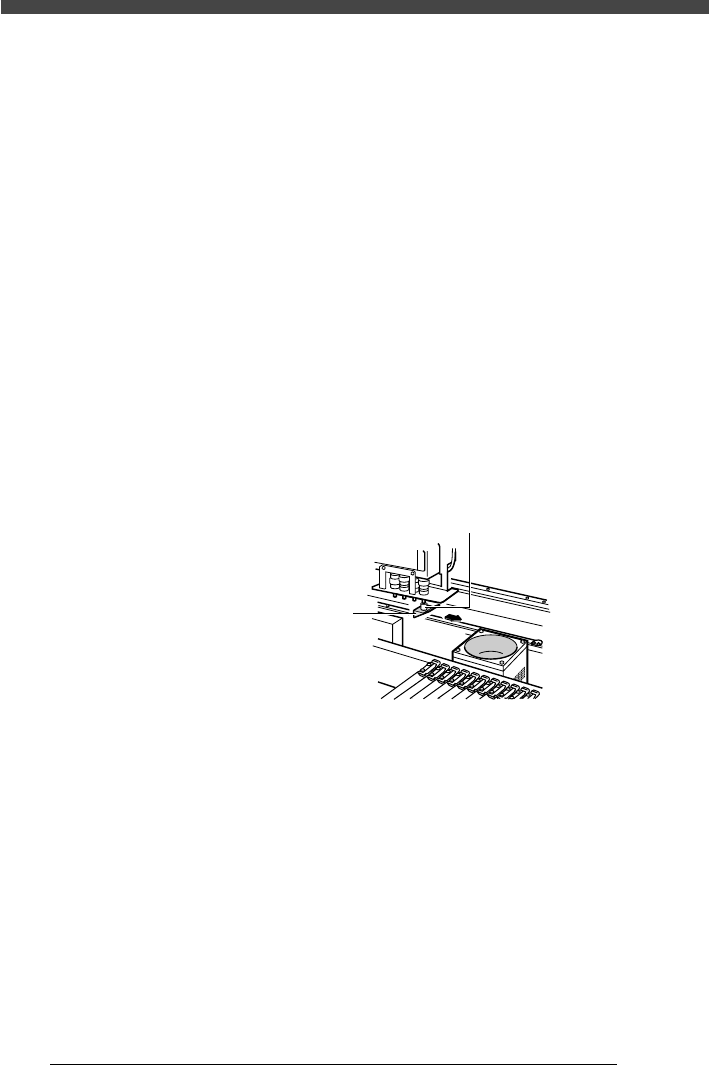

■ フォーカスアジャスタの取り付け
20843309-00
ヘッド1
フォーカスアジャスタ
7
非常停止を解除して、[ENTER]キーを押します。
非常停止ボタンを解除し、YPU の[READY]ボタンを押してください。
e
8
安全を確認して、再度[ENTER]キーを押します。
ヘッド部がカメラ上を繰り返し移動し、ビジョンディスプレイにフォーカスア
ジャスタの映像およびプロファイル曲線が表示されます。
3-
79
SER08989020
調整
第
3
章
3
e
9
非常停止ボタンを押してから、ピントを調整します。
レンズホルダーを回して、フォーカスアジャスタの目盛の-1 から6 までピン
トが合うよう調整します。プロファイルの振幅が大きいほどピントが合ってい
ます。

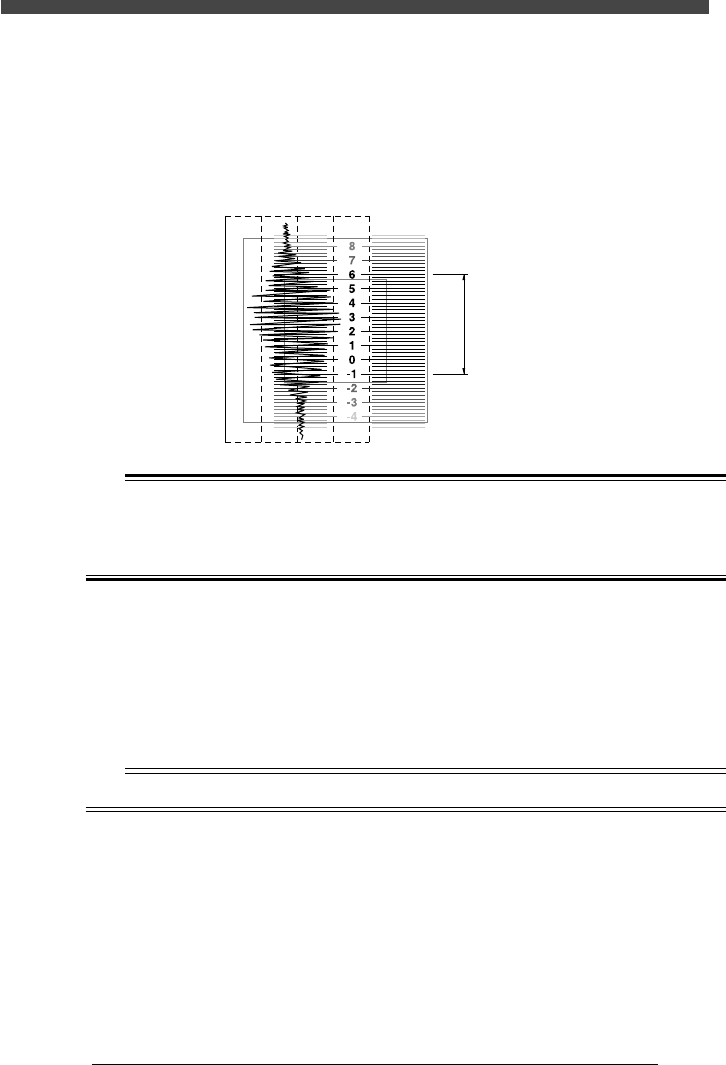

■ ピントおよびプロファイル曲線
20843310-00
LEVEL:80
ピントの合っている範囲
w
警告
ピントの調整中はヘッド部がマルチカメラ上を往復移動します。手や体がヘッド部に接触すると、
けがをする恐れがあります。接触しないように十分に注意してください。
レンズホルダーを回す際は必ず非常停止ボタンを押してください。（非常停止を解除して[ENTER]
キーを押すと、再び画像の取り込みが始まりますので調整結果を確認してください。）
0
最適なピントが得られたら、[ESC]キーを押します。
画面のメッセージに従って調整ユーティリティを終了してください。この調整
では、保存するマシンデータはありません。
e
q
非常停止ボタンを押してから、フォーカスアジャスタを取り外
し、レンズホルダーのセットスクリューを締めます。
n
要点
レンズホルダーを固定した後、再度ピントを確認してください。
w
キャリアテープ排出ガイドパネルを取り付けます。
フィーダープレート部のキャリアテープガイド（あるいは一括交換台車）を取
り外した場合は、もとどおりに取り付けます。
