5- 5 SER08989020 電源接続・ I/O リスト・その他 第 5 章 1 1 . 3 ブレーカー ブレーカーおよびサーキットプロテクターの配置は下記の通りです。 ■ ブレーカー 10845011-00 QF1 1 QF30 QF31 QF25 QF26 QF21 QF11： 本体メインブレーカー QF21： CRT 電源サーキットプロテクター QF25： サービスコンセント（ AC100V） QF26 ：コントローラー、I …
5-
4
SER08989020
電源接続・I/O リスト・その他
第
5
章
1
1.2 電源接続
電源接続は下記のケーブルを使って、本体背面向かって左側のQF11一次側端
子と本体アース接続部に接続します。

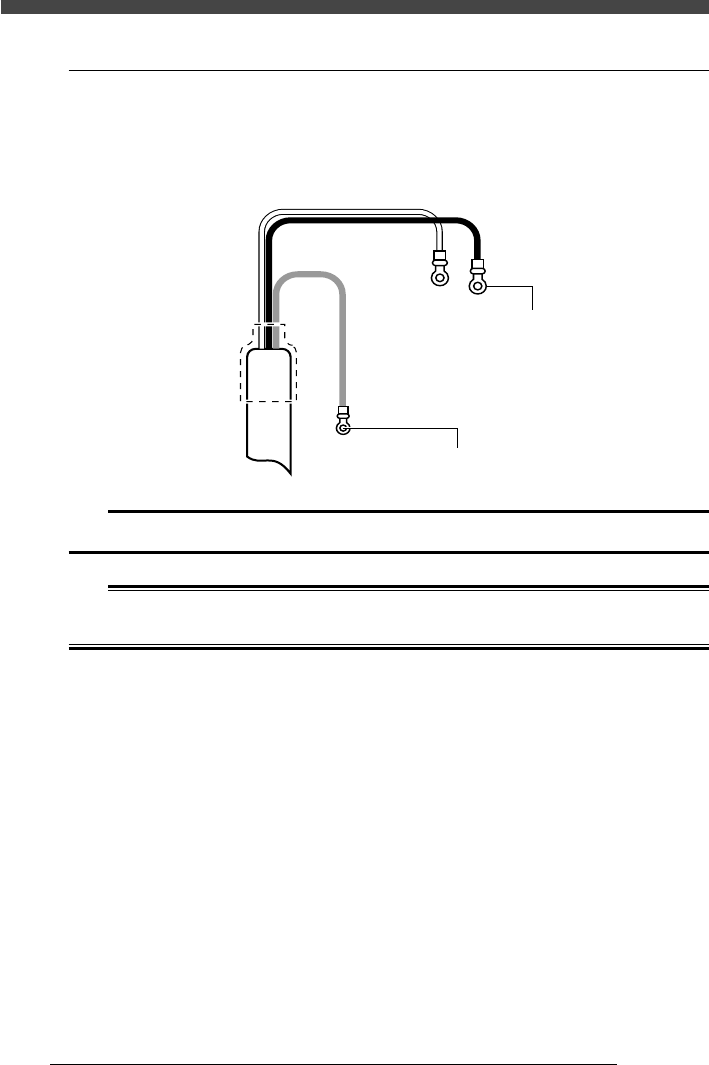

■ 電源ケーブル加工例 （3.5mm
2
4 芯キャブタイヤケーブル）
20845010-00
アース
L=350mm
L=350mm
絶縁皮膜付
圧着丸端子 3.5-5
圧着丸端子 3.5-4
c
注意
電源ケーブルには、導体断面積が3.5mm
2
以上のものを使用してください。
w
警告
感電事故を防止するために、電源の接続は元電源が切れていることを確認してから行ってくださ
い。また、本体アース部の接続は確実に行ってください。
5-
5
SER08989020
電源接続・I/O リスト・その他
第
5
章
1
1.3 ブレーカー

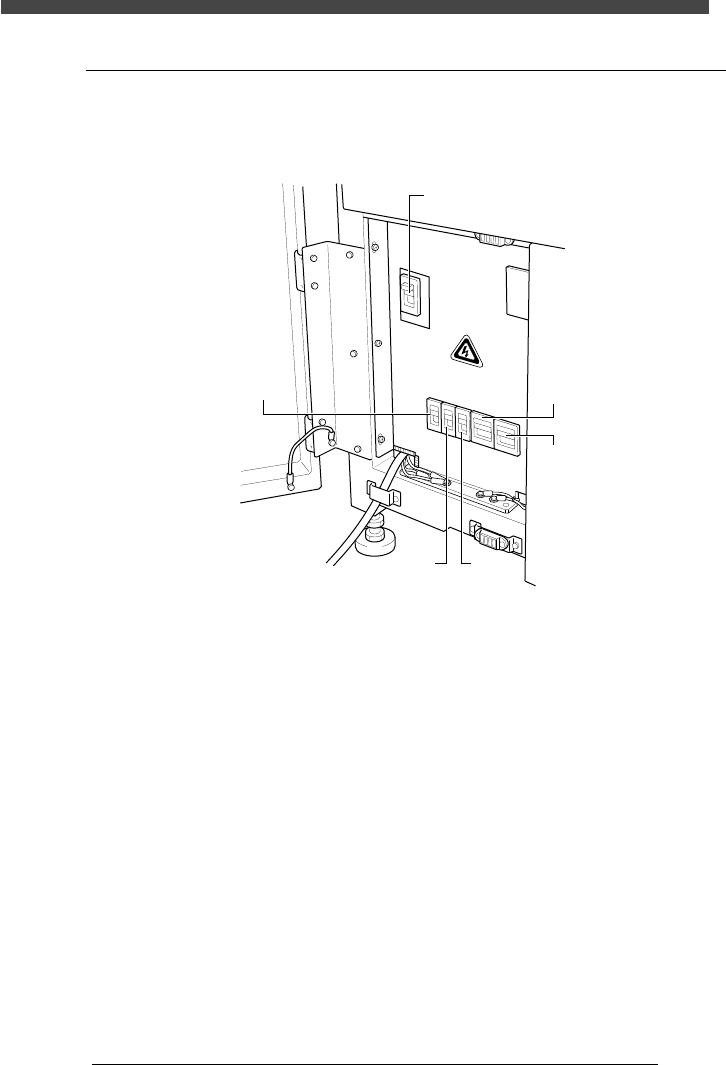

ブレーカーおよびサーキットプロテクターの配置は下記の通りです。
■ ブレーカー
10845011-00
QF11
QF30
QF31
QF25
QF26
QF21
QF11：本体メインブレーカー
QF21：CRT電源サーキットプロテクター
QF25：サービスコンセント（AC100V）
QF26：コントローラー、I/O、EMG 電源サーキットプロテクター
QF30：全モーター動力電源サーキットプロテクター
QF31：コンベアモーター動力電源サーキットプロテクター
5-
6
SER08989020
電源接続・I/O リスト部・その他
第
5
章
2
2. I/O リスト
2.1 DO
識別 役割
TE01 ﾍｯﾄﾞ1 下降
TE02 ﾍｯﾄﾞ2 下降
TE03 ﾍｯﾄﾞ3 下降
TE04 ﾍｯﾄﾞ4 下降
TE09 ライト１点灯命令
TE12 ﾍｯﾄﾞ1-2 ｽﾛｰﾀﾞｳﾝ
TE13 ﾍｯﾄﾞ1-2 ｽﾛｰﾀﾞｳﾝ
TE14 ﾍｯﾄﾞ1-2 ｽﾛｰﾀﾞｳﾝ
TE15 ﾍｯﾄﾞ1-2 ｽﾛｰﾀﾞｳﾝ
TE16 SERIAL CMN OK
TF01 ｼｰｹﾝｽ参加ﾍｯﾄﾞ1
TF02 ｼｰｹﾝｽ参加ﾍｯﾄﾞ2
TF03 ｼｰｹﾝｽ参加ﾍｯﾄﾞ3
TF04 ｼｰｹﾝｽ参加ﾍｯﾄﾞ4
TF05 ｼｰｹﾝｽ参加ﾍｯﾄﾞ5
TF06 ｼｰｹﾝｽ参加ﾍｯﾄﾞ6
TF07 ｼｰｹﾝｽ参加ﾍｯﾄﾞ7
TF08 ｼｰｹﾝｽ参加ﾍｯﾄﾞ8
TF14 吸装着ｼｰｹﾝｽ設定
TF15 吸着ﾁｪｯｸｼｰｹﾝｽ設定
TF16 ﾍｯﾄﾞｼｰｹﾝｽ起動命令
TG01 ﾀｲﾏｰｾｯﾄ ﾋﾞｯﾄ0
TG02 ﾀｲﾏｰｾｯﾄ ﾋﾞｯﾄ1
TG03 ﾀｲﾏｰｾｯﾄ ﾋﾞｯﾄ2
TG04 ﾀｲﾏｰｾｯﾄ ﾋﾞｯﾄ3
TG05 ﾀｲﾏｰｾｯﾄ ﾋﾞｯﾄ4
TG06 ﾀｲﾏｰｾｯﾄ ﾋﾞｯﾄ5
TG07 ﾀｲﾏｰｾｯﾄ ﾋﾞｯﾄ6
TG08 ﾀｲﾏｰｾｯﾄ ﾋﾞｯﾄ7
TG09 ﾀｲﾏｰ ﾍｯﾄﾞNO指定 ﾋﾞｯﾄ0
TG10 ﾀｲﾏｰ ﾍｯﾄﾞNO指定 ﾋﾞｯﾄ1
TG11 ﾀｲﾏｰ ﾍｯﾄﾞNO指定 ﾋﾞｯﾄ2
TG12 ﾀｲﾏｰ ﾎﾟｰﾄNO指定 ﾋﾞｯﾄ0
TG13 ﾀｲﾏｰ ﾎﾟｰﾄNO指定 ﾋﾞｯﾄ1
TG14 ﾀｲﾏｰ ﾎﾟｰﾄNO指定 ﾋﾞｯﾄ2
TG16 ﾀｲﾏｰ ｽﾀｰﾄ
TH01 ﾍｯﾄﾞ1 吸着
TH02 ﾍｯﾄﾞ2 吸着
TH03 ﾍｯﾄﾞ3 吸着
TH04 ﾍｯﾄﾞ4 吸着
TH09 ﾍｯﾄﾞ1 正圧(真空破壊)
TH10 ﾍｯﾄﾞ2 正圧(真空破壊)
TH11 ﾍｯﾄﾞ3 正圧(真空破壊)
TH12 ﾍｯﾄﾞ4 正圧(真空破壊)
識別 役割
TJ01 前側ﾌｨｰﾀﾞｰ ﾃﾞｰﾀ1
TJ02 前側ﾌｨｰﾀﾞｰ ﾃﾞｰﾀ2
TJ03 前側ﾌｨｰﾀﾞｰ ﾃﾞｰﾀ3
TJ04 前側ﾌｨｰﾀﾞｰ ﾃﾞｰﾀ4
TJ05 前側ﾌｨｰﾀﾞｰ ﾃﾞｰﾀ5
TJ06 前側ﾌｨｰﾀﾞｰ ﾃﾞｰﾀ6
TJ07 前側ﾌｨｰﾀﾞｰ ﾃﾞｰﾀ7
TJ08 前側ﾌｨｰﾀﾞｰ ﾃﾞｰﾀ8
TJ09 前側ﾌｨｰﾀﾞｰ ｾﾚｸﾄ1
TJ10 前側ﾌｨｰﾀﾞｰ ｾﾚｸﾄ2
TJ11 前側ﾌｨｰﾀﾞｰ ｾﾚｸﾄ3
TJ12 前側ﾌｨｰﾀﾞｰ ｾﾚｸﾄ4
TK01 ﾌﾞｻﾞｰ
TK02 青/ 黄色ﾗﾝﾌﾟ
TK03 白/ 赤色ﾗﾝﾌﾟ
TK04 緑/ 緑色ﾗﾝﾌﾟ
TK05 基板要求信号
TK07 ｶﾊﾞｰﾛｯｸ
TK08 BA OUT(SMEMA)
TK11 LAMP13 点灯
TK12 LAMP14 点灯
TL01 ﾊﾞｯﾌｧｺﾝﾍﾞｱ作動
TL02 ﾊﾞｯﾌｧｺﾝﾍﾞｱ 逆転
TL03 ﾊﾞｯﾌｧｺﾝﾍﾞｱ 低速
TL04 ﾊﾞｯﾌｧｺﾝﾍﾞｱ 高速
TM01 後側ﾌｨｰﾀﾞｰ ﾃﾞｰﾀ1
TM02 後側ﾌｨｰﾀﾞｰ ﾃﾞｰﾀ2
TM03 後側ﾌｨｰﾀﾞｰ ﾃﾞｰﾀ3
TM04 後側ﾌｨｰﾀﾞｰ ﾃﾞｰﾀ4
TM05 後側ﾌｨｰﾀﾞｰ ﾃﾞｰﾀ5
TM06 後側ﾌｨｰﾀﾞｰ ﾃﾞｰﾀ6
TM07 後側ﾌｨｰﾀﾞｰ ﾃﾞｰﾀ7
TM08 後側ﾌｨｰﾀﾞｰ ﾃﾞｰﾀ8
TM09 後側ﾌｨｰﾀﾞｰ ｾﾚｸﾄ1
TM10 後側ﾌｨｰﾀﾞｰ ｾﾚｸﾄ2
TM11 後側ﾌｨｰﾀﾞｰ ｾﾚｸﾄ3
TM12 後側ﾌｨｰﾀﾞｰ ｾﾚｸﾄ4
TN01 ﾒｲﾝｽﾄｯﾊﾟｰ
TN02 ﾌﾟﾚｰﾄﾌﾟｯｼｭｱｯﾌﾟ
TN03 ﾛｹｰﾄﾋﾟﾝ1
TN04 ｴｯｼﾞｸﾗﾝﾌﾟ
TN05 ﾌﾟｯｼｭｲﾝ
TN06 入口ｽﾄｯﾊﾟｰ
TN12 ｺﾝﾍﾞｱ 反転
TN13 ｺﾝﾍﾞｱ 作動
TN14 ｺﾝﾍﾞｱ 低速
TP01 ﾉｽﾞﾙｽﾃｰｼｮﾝ上昇
TP02 ﾉｽﾞﾙｽﾃｰｼｮﾝｸﾗﾝﾌﾟ
