3- 102 SER08989020 調整 第 3 章 5 5 . 2 圧力低下検出レベル 圧力がこの設定値よりも低下すると、検出スイッチにより緊急停止機能が働きま す。このとき、操作ディスプレイ上に下図のメッセージが表示されます。以下の 要領で圧力低下検出レベルを設定します。 ■ 圧力低下検出例 60043502-00 E0806 ｢NM09 エアー圧力ダウン検出｣で 緊急停止機能がはたらいています 供給ｴｱ圧力を 調べ、…
3-
101
SER08989020
調整
第
3
章
5

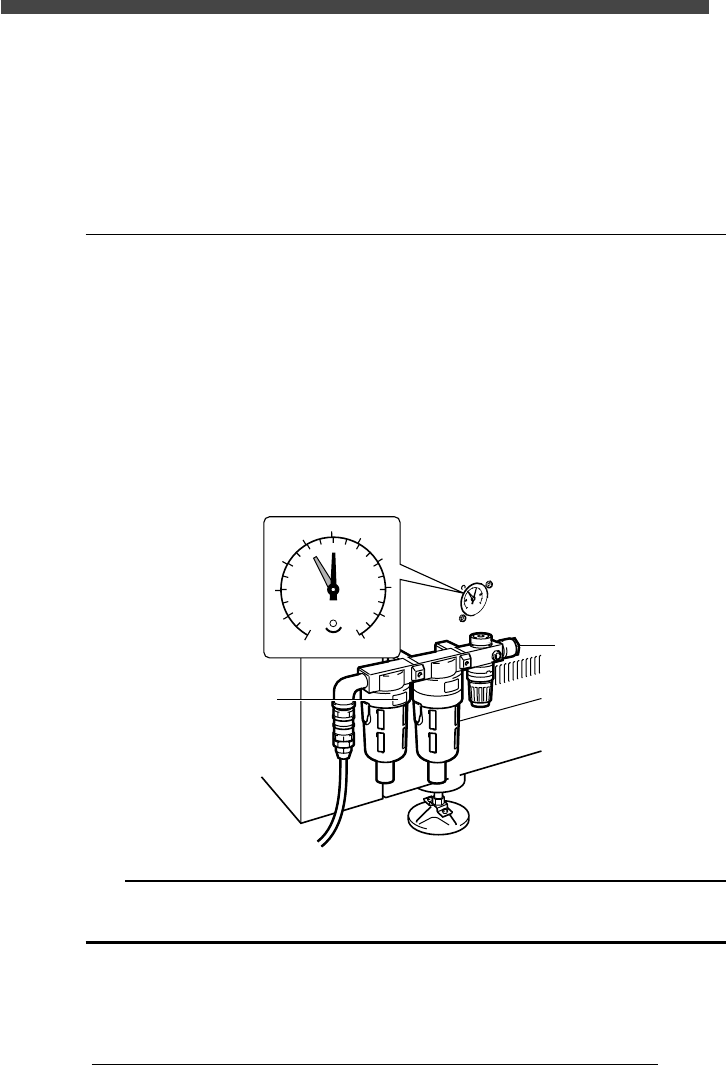

5. 空圧装置
空圧装置は、圧力レギュレーターと共に、本体左側面に置かれています。圧力レ
ギュレータは、真空発生器とエア駆動部へ供給する圧力を制御していますので、
適正値に設定されていなければなりません。
5.1 圧力レギュレーター
圧力レギュレーターを調整する前に、元圧 （供給エア圧力） が適正範囲（0.6∼
0.7MPa）になっていることを確認してください。
1
エア圧力値を確認します。
本体左側面に圧力レギュレータ、圧力調整バルブ、圧力表示計があります。
2
圧力を調整します。
圧力調整バルブをまわして、圧力表示針 （黒） が 0.45 ∼0.5MPaを指すよう
に調整してください。
■ 圧力レギュレータと圧力調整バルブ
20843501-00
0
1
2
3
4
5
6
7
8
9
10
0.0
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.8
0.9
1.0
MPa
(kgf/cm )
2
圧力調整バルブ
圧力レギュレーター
c
注意
圧力レギュレーターの設定が不適切な場合、真空発生器の性能が十分に維持できなかったり、エア
シリンダーの駆動状態が安定しません。必ず適正範囲内に設定してください。
3-
102
SER08989020
調整
第
3
章
5

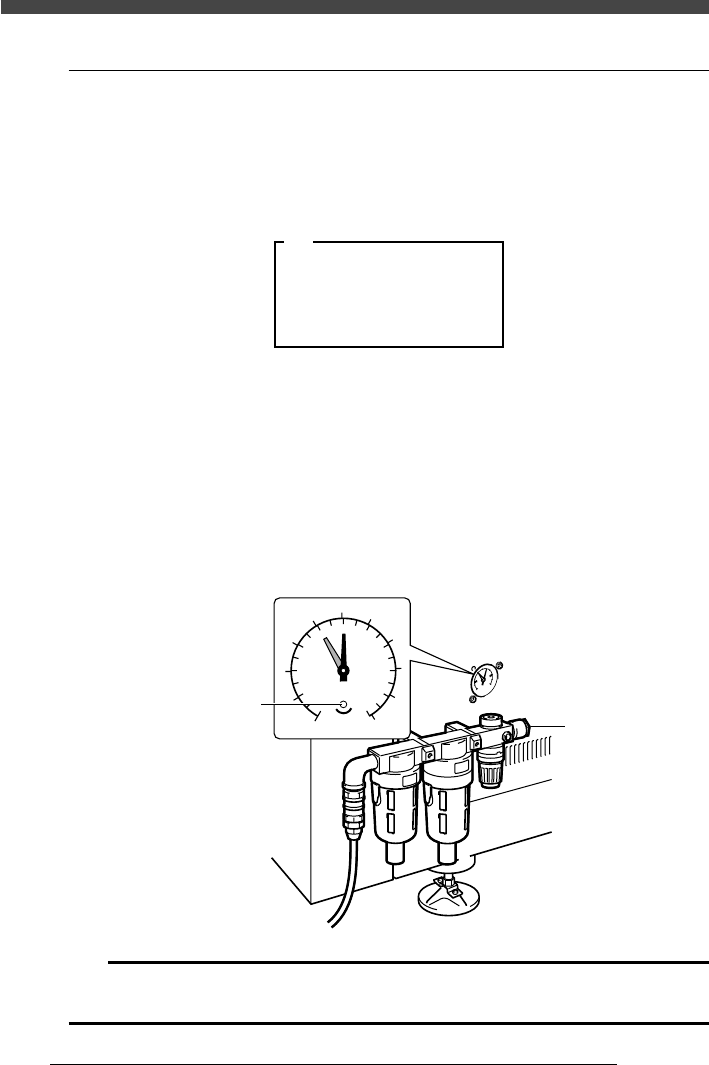

5.2 圧力低下検出レベル
圧力がこの設定値よりも低下すると、検出スイッチにより緊急停止機能が働きま
す。このとき、操作ディスプレイ上に下図のメッセージが表示されます。以下の
要領で圧力低下検出レベルを設定します。
■ 圧力低下検出例
60043502-00
E0806
｢NM09 エアー圧力ダウン検出｣で
緊急停止機能がはたらいています
供給ｴｱ圧力を
調べ、原因を取り除いて下さい
1
圧力低下検出レベルの設定針を確認します。
本体左側面に圧力表示計があります。この圧力表示計の中の赤色の設定針が現
在の圧力低下検出レベルです。
2
圧力低下検出レベルの設定針 （赤） を調整します。
小型ドライバーなどで圧力表示計の調整ネジを回して、圧力低下検出スイッチ
の設定針 （赤） が 0.4 ∼0.45MPa を指すように調整してください。
■ 圧力低下検出スイッチの設定
10843501-00
0
1
2
3
4
5
6
7
8
9
10
0.0
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.8
0.9
1.0
MPa
(kgf/cm )
2
圧力調整バルブ
調整ネジ
（圧力低下検出レベル用）
c
注意
圧力低下検出レベルの設定が不適切な場合、エア供給状態の異常（圧力低下）を検出できません。
必ず適正範囲内に設定してください。
3-
103
SER08989020
調整
第
3
章
6

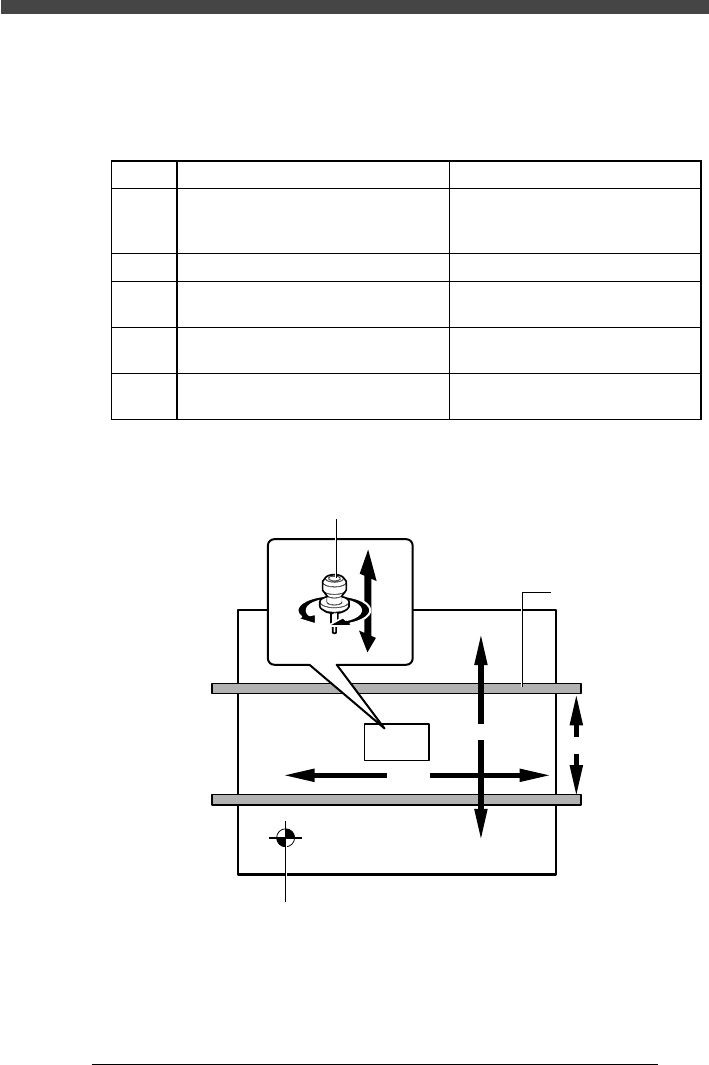

6. 作動軸部
本機の作動軸は、次の 5 つの軸から構成されています。
40843601-00
作動軸 機能 駆動方式
W軸
Z軸
X軸
Y軸
R軸
基板を搬送するコンベア幅を調整します。
ヘッド部全体を上昇・下降させます。
ヘッド部を基板搬送方向と平行（本体に
向かって左右方向）に移動させます。
ヘッド部を基板搬送方向と直角（本体に
向かって左右方向）に移動させます。
各ヘッドのノズルシャフトを回転させま
す。
手動/ボールスクリューまたは
ACモーター/ボールスクリュー
（オプション）
ACモーター/ボールスクリュー
ACモーター/ボールスクリュー
ACモーター/ボールスクリュー
ACモーター/ベルトドライブ
■ 軸構成とプラス・マイナス方向（標準仕様）
20043625-00
+
Z-axis
R-axis
HEAD
–
+
+
–
–
+
–
+
–
X-axis
Y-axis
W-axis
ノズル
＜後＞
＜前＞
機械原点
コンベア
