3- 134 SER08989020 調整 第 3 章 7 7.1.5 搭載実行： ADJ_L_MOUNT ＊ 自動搭載フィードバックによる調整が終了したら、その効果を確かめるために、 「 ADJ_L_MOUNT_MULTI」 と呼ばれる基板データを用いて、部品を再び搭 載します。使用する基板や部品は「 AMF64」 の場合と同じです。 1 自動運転での基板を指定します。 「 1/1/ 自動運転 」 → 基板名「 ADJ_L_MOUNT…
3-
133
SER08989020
調整
第
3
章
7
4
[F5]キー（RUN）を押して、プログラムを実行します。
移動カメラが基板上の部品を撮像し、自動的に搭載ズレ量が補正されます。
5
5
プログラムが終了したら、[ESC]キーを押します。
再び、「D/ ファイル 」メニューウインドウが現れます。
6
「D7 強制終了」を選択実行して終了します。
調整結果は関連するマシンデータに自動的に保存されます。
60843709-00
<ｺﾏﾝﾄﾞﾘｽﾄ> D/ﾌｧｲﾙ
D7 強制終了
7
再び部品を搭載し、自動搭載フィードバックを実行します。
通常は、自動搭載フィードバックを2 回行うと良いでしょう。
終了したら、次項「7.1.5 搭載実行：ADJ_L_MOUNT＊」に移ります。
3-
134
SER08989020
調整
第
3
章
7
7.1.5 搭載実行：ADJ_L_MOUNT＊
自動搭載フィードバックによる調整が終了したら、その効果を確かめるために、
「ADJ_L_MOUNT_MULTI」と呼ばれる基板データを用いて、部品を再び搭
載します。使用する基板や部品は「AMF64」の場合と同じです。
1
自動運転での基板を指定します。
「1/1/自動運転 」→ 基板名「ADJ_L_MOUNT_MULTI」を指定してくださ
い。
2
自動運転で基板に部品を搭載します。
「A/ 運転コマンド」→「A2 自動運転（RUN）」を選択実行してください。
g
3
目視で搭載結果を評価します。
「ADJ_L_MOUNT_MULTI」では、各ヘッドで X とY 方向（L 字形）に部品を
搭載します。

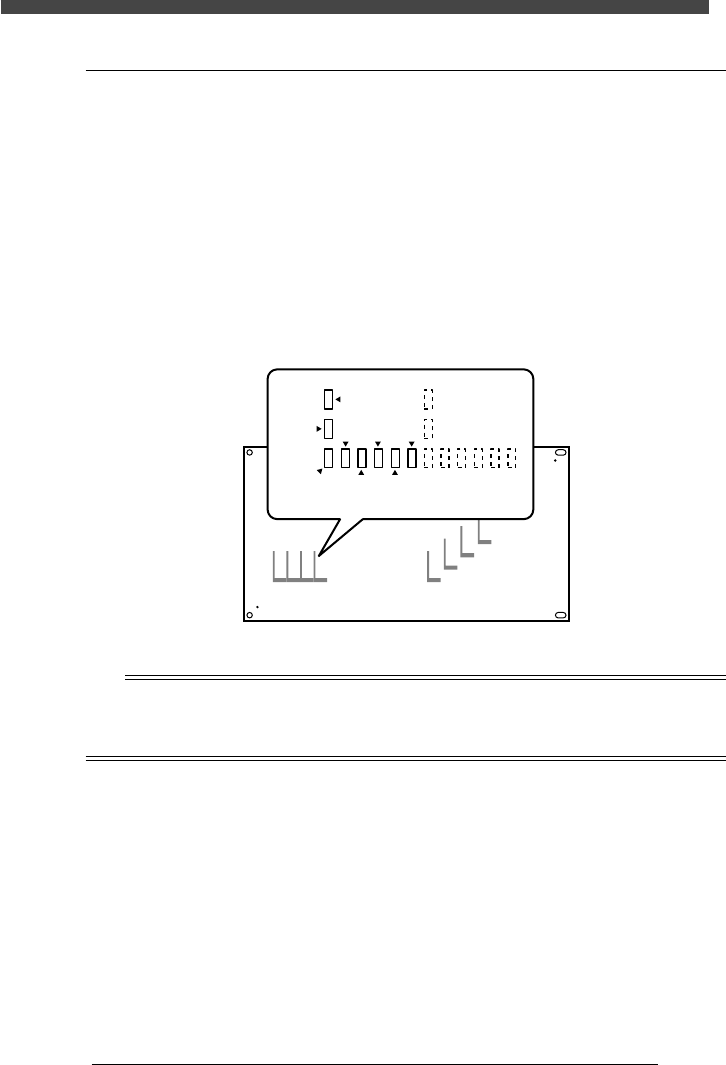

■「ADJ_L_MOUNT_MULTI」による搭載パターン
10843713-00
YAMAHA TEST BOARD
ADJ_L_MOUNT_MULTI
n
要点
どちらのパターンにも搭載ズレがなければ（XY方向に部品が一直線に並んでいれば）、実装調整
は完了です。バラツキや千鳥ズレがある場合は、次ページ「7.2 搭載フィードバック」で微調整し
ます。
3-
135
SER08989020
調整
第
3
章
7
7.2 搭載フィードバック
前述の「ADJ_L_MOUNT_MULTI」による部品搭載の結果を評価し、まだバ
ラツキや千鳥ズレがある場合は、マシン調整 モードの「搭載フィードバック 」
を使用して微調整します。
1
まず、基板左側の搭載パターンを調べます。
基板左側には、ヘッドごとに部品が90 度・-90 度で交互に搭載されています。
各ヘッドの90 度での搭載を基準にして、-90 度での搭載ズレ量を調べてくだ
さい。X, Y 方向とも、基板原点側にズレている場合はマイナス値、逆の場合
はプラス値のズレ量となります。
■「ADJ_L_MOUNT_MULTI」による基板左側の搭載パターン
10843711-00
YAMAHA TEST BOARD
ADJ_L_MOUNT_MULTI
+90°
+90°
-90°
-90°
-90°-90°
+90°
+90°
Head 1 Head 2
n
要点
ズレ量は部品のサイズを基準にして求めてください。目視での評価が難しい場合は、拡大鏡で観察
してください。あるいは、基板をコンベアに固定して、移動カメラで拡大された映像を観察してく
ださい。
