3- 90 SER08989020 調整第 3 章 3 3.3 光学系 2 章の保守・点検項目に記載しているように、画像認識装置の光学系は定期的な清掃が必要です。また、各カメラの調整をする前にも、光学系の清掃をしてください。カメラレンズに付いたホコリや汚れを取り除くときは、付属の綿棒にアルコールを含ませて、レンズの表面を軽く拭いてください。（有機溶剤は使用しないでください。） ■ 光学系の清掃 20843323-00…

SER08989020

調整

第

章

安全を確認して、再度[ENTER]キーを押します。

ヘッドがマルチカメラ上を数回横切り、両方向認識オフセットが自動的に測定

されて結果が操作ディスプレイの右上に表示されます。

60843322-00

A546

<<<自動調整中！！>>>

ﾏﾙﾁｶﾒﾗの両方向認識ｵﾌｾｯﾄを調査中です。

軸を動かしながら・・・

A547

調整結果

<<<結果>>>

ﾏﾙﾁｶﾒﾗの両方向認識ｵﾌｾｯﾄの調整結果を表示します。

調整結果を・・・

ｶﾒﾗ番号 = 1

ｵﾌｾｯﾄX = 

ｵﾌｾｯﾄY = 0.50

ｵﾌｾｯﾄR = 0.50



結果を残したい場合は[ENTER]キーを押します。

結果を破棄したい場合は、[ESC]キーを押してください。

調整が終了したら、部品の廃棄に移ります。

操作ディスプレイの指示に従って、部品を自動あるいは強制廃棄してくださ

い。

調整データを保存します。

「B2 調整後データ保存」または「B0 データ保存後終了」を選択実行してくだ

さい。（保存したくない場合は、「B3 調整前データ復活」または「B7 強制

終了」を選択実行してください。）

SER08989020

調整

第

章

3.3 光学系

2 章の保守・点検項目に記載しているように、画像認識装置の光学系は定期的な

清掃が必要です。また、各カメラの調整をする前にも、光学系の清掃をしてくだ

さい。

カメラレンズに付いたホコリや汚れを取り除くときは、付属の綿棒にアルコール

を含ませて、レンズの表面を軽く拭いてください。（有機溶剤は使用しないでく

ださい。）

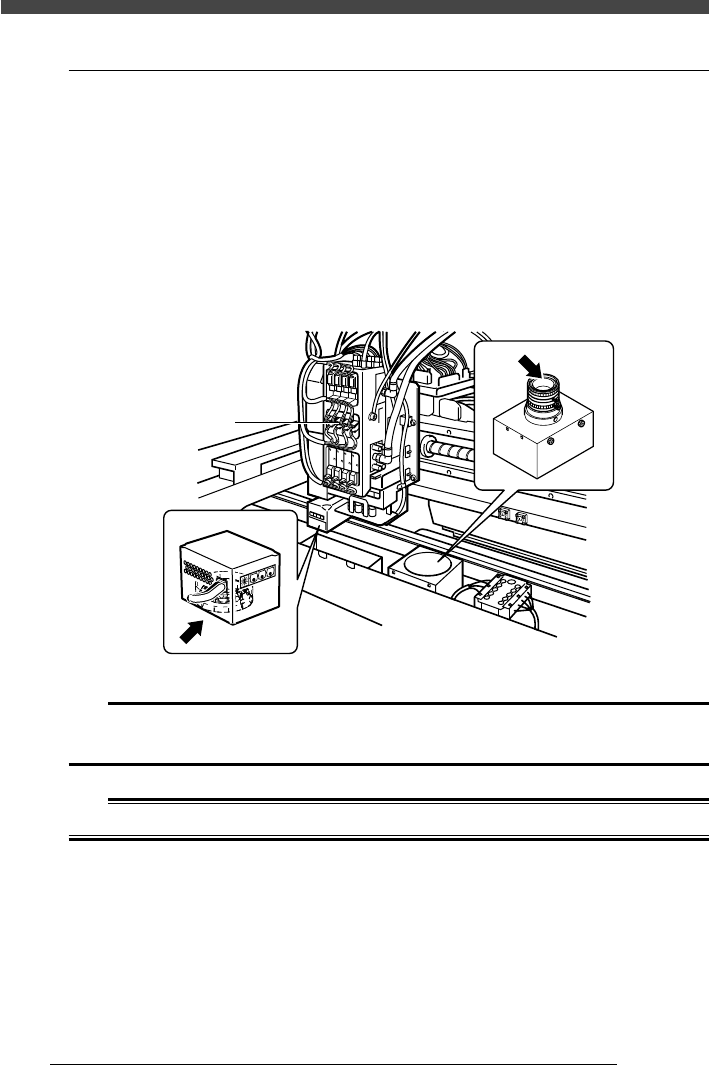

■ 光学系の清掃

20843323-00

マルチ認識カメラ

移動カメラ

ヘッド部

注意

ヘッド部を手で移動させるときや光学系の清掃時に、カメラの光軸に影響するような強い力を加え

ないように注意してください。画像処理関係の調整が狂う場合があります。

警告

必ず非常停止ボタンを押してから、光学系の清掃をしてください。

SER08989020

調整

第

章

4. フィーダープレート

フィーダープレート位置の調整は、各ヘッドの部品吸着率に直接影響する基本的

な調整項目です。

4.1 フィーダープレートの平行調整

フィーダープレートはボルトでフィーダーベースに固定されており、通常の使用

条件で、このフィーダープレートの位置調整が必要になることはありません。し

かし、再マウントが必要になった場合などは、X 軸との平行度を調整しながら固

定します。同じ部品のテープフィーダーを2 本用意してください。

一般的な調整の場合、2125チップ部品または1608 チップ部品を使用すれば十

分です。微調整は、次項の「4.2 フィーダープレートのティーチング」で行いま

す。）

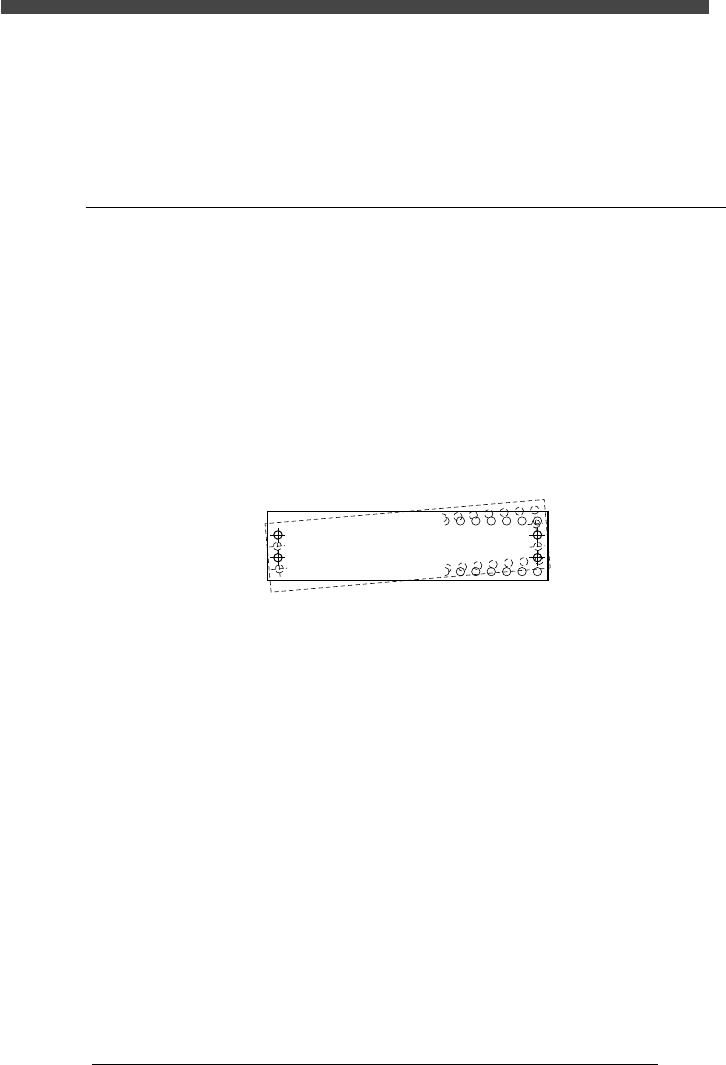

■ フィーダープレート（上面図）

10043401-00

非常停止ボタンを押します。

ヘッドにノズルが付いていることを確認します。

小型チップ部品用のノズル（例えばタイプ31）を勧めます。

フィーダープレートをフィーダーベースに仮止めします。

前後左右の位置調整ができるように、4 カ所の座ぐり穴のそれぞれの中央部で

固定ボルトを仮締めします。

テープフィーダー2 本をフィーダープレートにセットします。

必ず同じタイプのテープフィーダーと部品を使ってください。

後述のフィーダープレートの固定ボルト締め付け作業の邪魔にならない範囲

で、2 本テープフィーダーをできるだけ離してセットしてください。

（例えば、フィーダープレートの両端部から2 ∼3 ピッチ分内側の位置）
