5- 8 SER08989020 電源接続・ I/O リスト部・その他第 5 章 3 3 . 機器間入出力信号マウンターは、後行程機からの信号を受けると基板を排出し、別の基板を要求するために前行程機へ信号を送ります。 GATE IN コネクターは後行程機と接続し、 GATE OUT コネクターは前行程機と接続します。どちらのコネクターもマウンター前面の右下パネルの内側に位置しています。 ■ 機器間の接続 20045003-00…

SER08989020

電源接続・I/O リスト部・その他

第

章

2.2 DI

識別役割

NE01 ｼｰｹﾝｽ参加ﾍｯﾄﾞ1(ﾒﾓﾘｰ)

NE02 ｼｰｹﾝｽ参加ﾍｯﾄﾞ2(ﾒﾓﾘｰ)

NE03 ｼｰｹﾝｽ参加ﾍｯﾄﾞ3(ﾒﾓﾘｰ)

NE04 ｼｰｹﾝｽ参加ﾍｯﾄﾞ4(ﾒﾓﾘｰ)

NE05 ｼｰｹﾝｽ参加ﾍｯﾄﾞ5(ﾒﾓﾘｰ)

NE06 ｼｰｹﾝｽ参加ﾍｯﾄﾞ6(ﾒﾓﾘｰ)

NE07 ｼｰｹﾝｽ参加ﾍｯﾄﾞ7(ﾒﾓﾘｰ)

NE08 ｼｰｹﾝｽ参加ﾍｯﾄﾞ8(ﾒﾓﾘｰ)

NE09 拡張用DI

NE10 拡張用DI

NE11 拡張用DI

NE12 拡張用DI

NE13 拡張用DI

NE14 拡張用DI

NE15 ﾍｯﾄﾞｼｰｹﾝｽ完了

NE16 ﾀｲﾏｰﾋﾞｼﾞｰ

NG01 ﾍｯﾄﾞ01 の下降端

NG02 ﾍｯﾄﾞ02 の下降端

NG03 ﾍｯﾄﾞ03 の下降端

NG04 ﾍｯﾄﾞ04 の下降端

NG09 X 軸原点

NG10 Z 軸原点

NG11 R 軸原点

NG12 ﾉｽﾞﾙ下降

NG15 X 軸ﾘﾐｯﾄ

NH01 HEAD1 吸着判定

NH02 HEAD2 吸着判定

NH03 HEAD3 吸着判定

NH04 HEAD4 吸着判定

NH09 HEAD1 装着判定

NH10 HEAD2 装着判定

NH11 HEAD3 装着判定

NH12 HEAD4 装着判定

NJ01 Y軸原点

NJ05 Y軸ﾘﾐｯﾄ

NJ08 前側一括交換ﾌｨｰﾀﾞｰ浮き検出

NJ09 ﾌﾙｷｰﾎﾞｰﾄﾞ無効ｻｰﾋﾞｽｷｰ

NJ10 前側ﾌｨｰﾀﾞｰ浮き検出

NJ11 前側一括交換用ｴﾘｱｾﾝｻｰ

NJ12 基板搬出許可(GATE IN)

NJ13 ｶﾊﾞｰEMG解除(ｻｰﾋﾞｽｷｰ)

NJ14 ｺﾝﾀｸﾀｰ OK

NJ15 ｶｳﾝﾄﾘｾｯﾄ

識別役割

NL01 入口ｽﾄｯﾊﾟｰ1基板検出

NL02 ｺﾝﾍﾞｱ入口基板検出

NL03 ｺﾝﾍﾞｱ出口基板検出

NL04 入口ｽﾄｯﾊﾟｰ2基板検出

NL05 前側ｻﾙﾍﾞｰｼﾞﾎﾞｯｸｽ

NL09 基板固定位置基板検出

NL10 ﾌﾟﾚｰﾄﾌﾟｯｼｭｱｯﾌﾟ上昇端

NL11 ﾛｹｰﾄﾋﾟﾝ1 上昇端

NL12 ﾛｹｰﾄﾋﾟﾝ2 上昇端

NL14 ﾉｽﾞﾙｽﾃｰｼｮﾝｸﾗﾝﾌﾟ確認

NL15 ﾌﾟﾚｰﾄ固定

NM02 Ｗ軸原点

NM08 後側一括交換ﾌｨｰﾀﾞｰ浮き検出

NM09 ｴｱｰ圧力ﾀﾞｳﾝ検出

NM10 後側ﾌｨｰﾀﾞｰ浮き検出

NM11 後側一括交換用ｴﾘｱｾﾝｻｰ

NM14 SMEMA DISCRIMINATION

NM15 SMEMA BA IN

NN01 ﾉｽﾞﾙ 1

NN02 ﾉｽﾞﾙ 2

NN03 ﾉｽﾞﾙ 3

NN04 ﾉｽﾞﾙ 4

NN05 ﾉｽﾞﾙ 5

NN06 ﾉｽﾞﾙ 6

NN07 ﾉｽﾞﾙ 7

NN08 ﾉｽﾞﾙ 8

NP13 前側ﾉｽﾞﾙｽﾃｰｼｮﾝｸﾗﾝﾌﾟ確認

NP14 前側ﾉｽﾞﾙｽﾃｰｼｮﾝｸﾗﾝﾌﾟ確認

NP15 ﾉｽﾞﾙｽﾃｰｼｮﾝ下降検出

NP16 ﾉｽﾞﾙｽﾃｰｼｮﾝ上昇検出

SER08989020

電源接続・I/O リスト部・その他

第

章

3. 機器間入出力信号

マウンターは、後行程機からの信号を受けると基板を排出し、別の基板を要求す

るために前行程機へ信号を送ります。

GATE IN コネクターは後行程機と接続し、GATE OUT コネクターは前行程

機と接続します。どちらのコネクターもマウンター前面の右下パネルの内側に位

置しています。

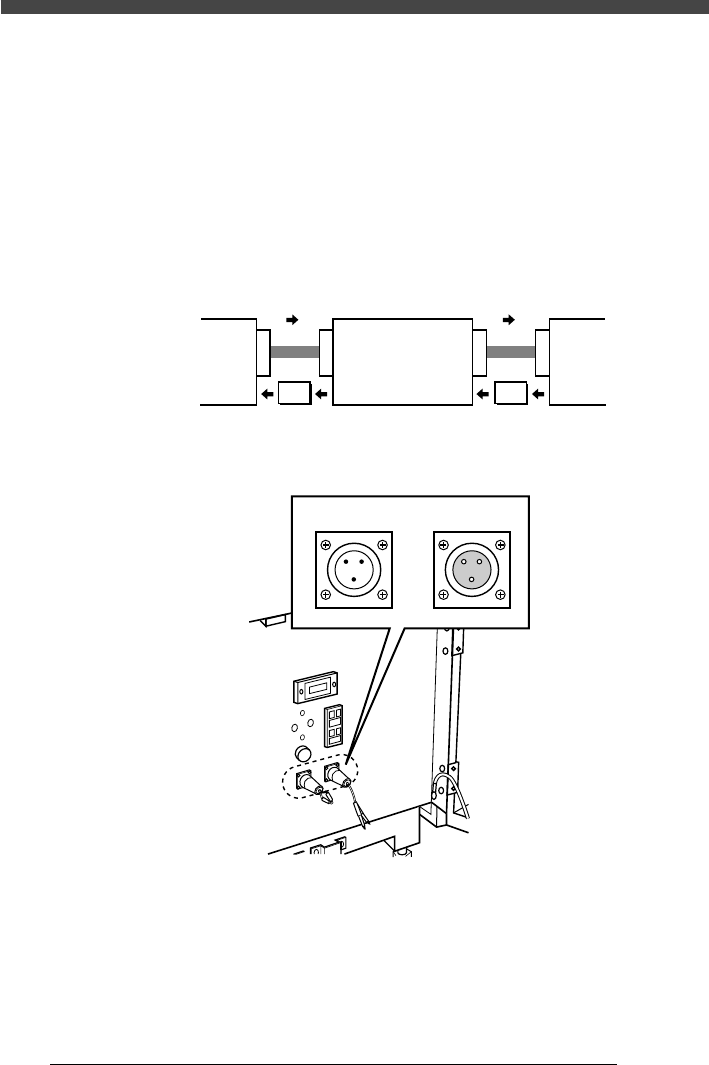

■ 機器間の接続

20045003-00

SIGNAL SIGNAL

GATE OUT

COUNT RESET

GATE IN

COUNT RESET

GATE INGATE OUT

基板



基板



前行程機



後行程機



本機



■ ゲート信号コネクタ

10045001-00

GATE IN GATE OUT

SER08989020

電源接続・I/O リスト部・その他

第

章

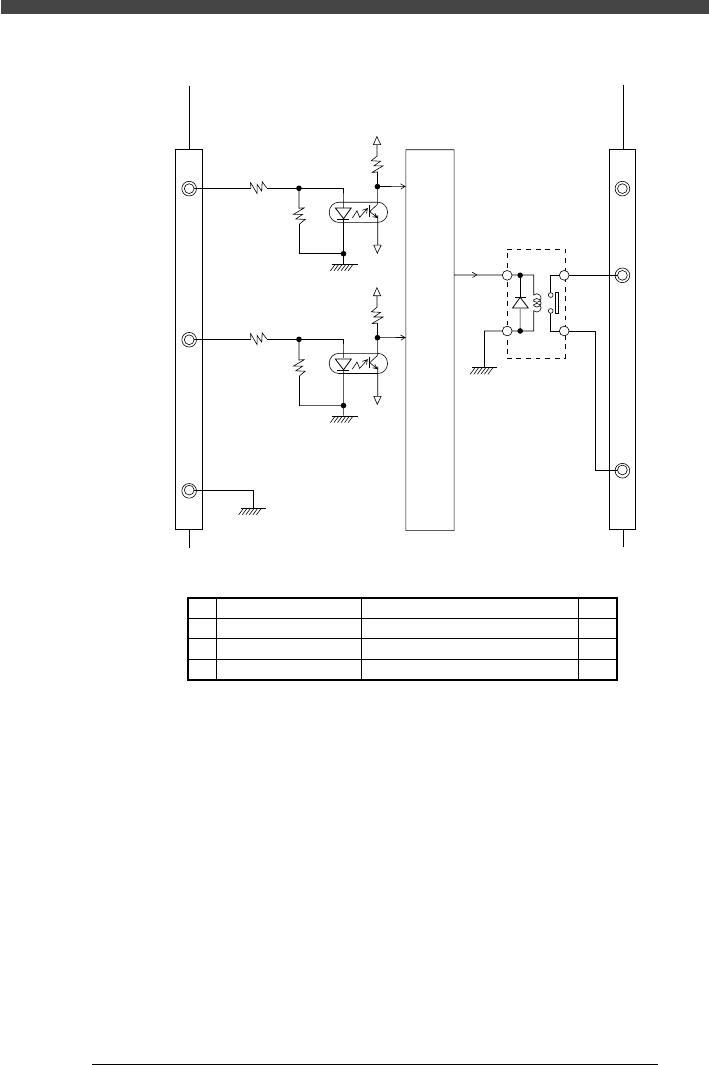

■ GATE IN・GATE OUT 回路

20045002-00

+5V

510

GND

510

GND

TK05XTK05

TK05Y

Logic

Circuit

KA11

K35-M6521-000

RELAY,1

G6B-4BND(DC24V),OMRON

Spare parts;Quarter Unit

K35-M6521-400

RELAY,1

G6B-1114P-FD-US(DC24V),OMRON

NJ15

NJ12

+24C

(COMMON)

GATE IN CONNECTOR

GATE OUT CONNECTOR

-24C

(GND24)

-24C

(GND24)

-24C

(GND24)

5.6K

#2

#1

基板搬出許可信号 (入力)

カウンターリセット信号 (入力)

基板搬入要求信号 (出力)

NJ12

NJ15

TK05

GATE IN

COUNT RESET

GATE OUT

No.

コネクター

信号名 記号
