116

SER08989020

調整

第

章

非常停止ボタンを押してから、コンベア幅を動かします。

W 軸のプーリーまたは、W 軸タイミングベルトを手で回して、メカニカルス

トッパーに接触するまでコンベアを動かしてください。

この位置での標準仕様マシンのコンベア最大幅は約408.00mm、最小幅は約

49.00mmになります。メジャーなどで測定して確認してください。

参考

コンベアの最大・最小基板幅はマシンの仕様によって異なります。

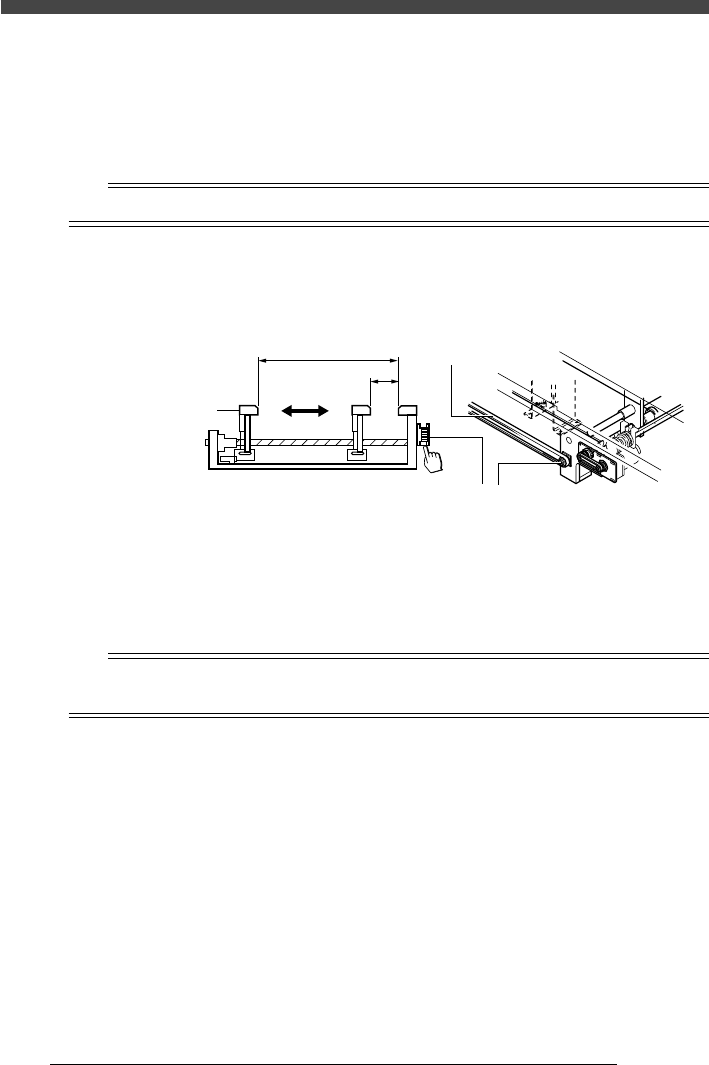

■ W 軸プーリー

2A043611-00

Min.

Max.

タイミングベルト



側面図



正面図



プーリー



可動側コンベアレール

安全を確認して、非常停止を解除します。

非常停止ボタンを回転解除し、[READY]ボタンを押してください。

参考

以下の手順（Step 5∼8）は、非常停止状態のままでも行うことができます。非常停止中であるこ

とを知らせる警告画面が現れたときは、どれかのキーを押すとクリアできます。

117

SER08989020

調整

第

章

ティーチングの実行条件を設定します。

1.「3/3/B4 ティーチング実行条件」を選択実行します。

2. ティーチングユニットを選択します。

「カメラ」、「ヘッド1」、「ヘッド4」のどれでもかまいません。

3. 運転速度を選択します。

「スピード1」∼「スピード5」のどれでもかまいません。

60043103-00

<<<ｱﾌﾟﾘｹｰｼｮﾝ>>> 3/ﾒﾝﾃﾅﾝｽ/M 

<<ﾓｰﾄﾞ>> 3/ﾏｼﾝ調整 

<ｺﾏﾝﾄﾞﾘｽﾄ> B/ﾌｧｲﾙ操作

B4 ﾃｨｰﾁﾝｸﾞ実行条件

ﾃｨｰﾁﾝｸﾞﾕﾆｯﾄ選択

ｶﾒﾗ

ﾍｯﾄﾞ1

ﾍｯﾄﾞ8

運転速度選択

ｽﾋﾟｰﾄﾞ1=

ｽﾋﾟｰﾄﾞ2=

ｽﾋﾟｰﾄﾞ3=

ｽﾋﾟｰﾄﾞ4=

ｽﾋﾟｰﾄﾞ5=

100

80

60

40

ソフトリミット画面を開き、接触位置（メカリミット）を

ティーチングします。

1.「3/3/B1 調整項目選択」→「ソフトリミット」を選択実行します。

2. 矢印キーを使って、カーソルを「W/MAIN」の「プラス方向」または「マ

イナス方向」に合わせます。

Step 2で移動させた「方向」にカーソルを合わせてください。

3. [F10]キーを2 回押して、ティーチングを実行します。

カーソルを合わせた数値が変化します。この値がメカリミットです。

■ W 軸ソフトリミット設定画面

60043612-00

軸

ｿﾌﾄﾘﾐｯﾄ

ﾌﾟﾗｽ方向



-408.00-350.003.70

ﾏｲﾅｽ方向 初期位置 初期移動

W/MAIN

編集中

編集対象

ソフトリミットを入力します。

メカリミットから 0.5mm 減算、または加算した値を同じ欄へ入力します。

プラス側は減算、マイナス側は加算した値を入力してください。

調整データを保存します。

[ESC]キーを押してから、「B2 調整後データ保存」または「B0 データ保存後

終了」を選択実行してください。（保存したくない場合は、「B3 調整前データ

復活」または「B7 強制終了」を選択実行してください。）

118

SER08989020

調整

第

章

6.3.2 Z軸ソフトリミットの設定

Z 軸ソフトリミットは、プラス側・マイナス側ともメカリミットから 1.00mm

内側に設定します。ただし、プラス側（下方向）はノズル交換に影響しないこ

とが優先されます。下記の手順で Z 軸のソフトリミットを設定します。

■ Z 軸移動許可領域

20843613-02

1.00mm

Ａ: 構造的稼動領域

Ｂ: 移動許可領域

Ｃ: マイナス側ソフトリミット

Ｄ: プラス側ソフトリミット

Ｅ: マイナス側メカリミット

Ｆ: プラス側メカリミット

原点復帰方向

〈上〉

〈下〉

非常停止ボタンを押してから、Z 軸を移動させます。

手でZ 軸を上または下に移動させて、メカニカルストッパーに押し当てます。

プラス側を設定する場合は下方向、マイナス側の場合は上方向に移動させてく

ださい。上方向に移動させたとは、ヘッドの自重でZ 軸が下がりますので添え

木などで支えてください。

安全を確認して、非常停止を解除します。

非常停止ボタンを回転解除し、[READY]ボタンを押してください。

参考

以下の手順（Step 3∼6は、非常停止状態のままでも行うことができます。非常停止中であること

を知らせる警告画面が現れたときは、どれかのキーを押すとクリアできます。
