5 Pneumatik
5.9 Proportionalregler (Druckregelventil) tauschen (Stellplatz4)
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 99

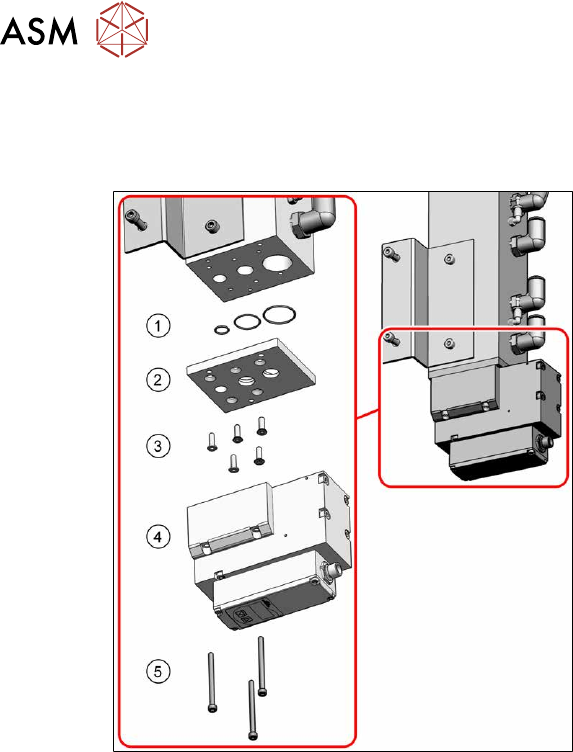

Abb.116: Übersicht Proportionalregler (Version2)
Version 2:
1. 1x O-Ring ID10 X 1.0 - NBR70
[03031296‑xx]
1x O-Ring ID20 X 1.0 - NBR70
[03146099‑xx]
1x O-Ring ID25 X 1.0 - NBR70
[03146100‑xx]
2. Adapterplatte unten [03138952‑xx]
3. 5x ISO10642-M4x14-A2-70
[03091400‑xx]
Drehmoment: 2,5Nm
Loctite 241
4. 1x Proportionalregler Sentronic-LP
[03152704‑xx]
5. 3x ISO4762-M4x55-A2-70
[03147182‑xx]
Drehmoment: 2,0 – 2,5Nm
Loctite 241

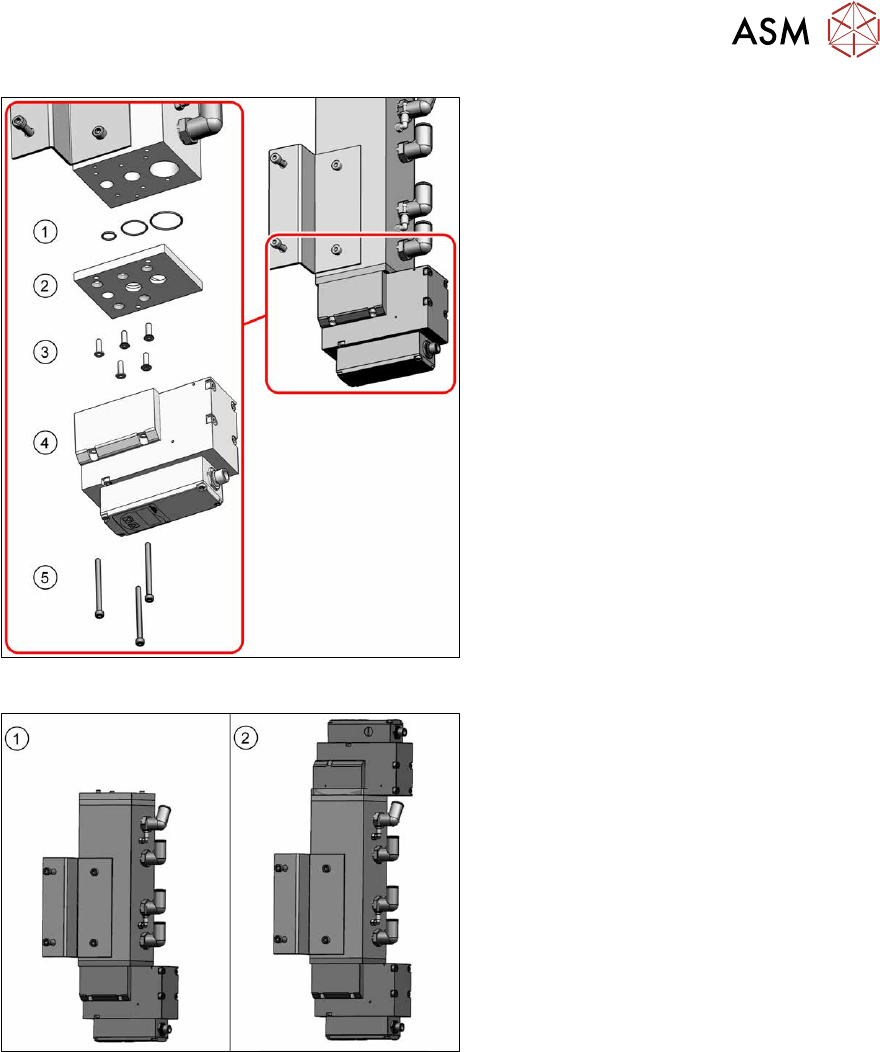

Abb.117: Proportionalreger-Konfigurationen
Konfigurationen
Je nach Konfiguration sind ein oder zwei
Proportionalregler verbaut.
1. Ein Proportionalregler (unten)
Nur ein Proportionalregler wird verbaut,
wenn an der Maschine ausschließlich
SIPLACE C&P20x im Vakuumbetrieb
installiert sind.
2. Zwei Proportionalregler (oben und
unten)
Zwei Proportionalregler werden in allen
anderen Fällen gebraucht (Mischbe-
trieb von Köpfen oder Druckluftbetrieb).
Ausbau
Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
Stellen Sie die Druckluftversorgung ab und trennen Sie die Maschine von der Druckluftzufuhr.
5.2 "Druckluftzufuhr sperren" [}90]
Entfernen Sie die Befestigungsschrauben der Seitenverkleidung an Stellplatz 4 und nehmen
Sie diese ab.
5.5 "Untere Seitenverkleidung demontieren" [}92]
Ziehen Sie den elektrischen Anschluss zum Proportionalregler ab.
Entfernen Sie die drei Befestigungsschrauben des Proportionalreglers und nehmen Sie die-
sen ab.
5 Pneumatik
5.9 Proportionalregler (Druckregelventil) tauschen (Stellplatz4)
100 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
Beachten Sie den Abschnitt 5.4 "Abdichten von Pneumatik-Schraubverbindungen" [}91].
Abb.118: Übersicht Proportionalregler (Version2)
Säubern Sie die Dichtringe(1) und die
Adapterplatte(2)
.
Fetten Sie die Dichtringe leicht mit
Isoflex Topas NCA52 und setzen Sie
diese in die Adapterplatte ein.
Montieren Sie die Adapterplatte mit fünf
Befestigungsschrauben(3)
(Drehmo-
ment: 2,5Nm, Loctite241).
Montieren Sie den Proportionalreg-
ler(4)
mit drei Befestigungsschrau-
ben(5)
(Drehmoment von 2,0 bis
2,5Nm, Loctite241).
5 Pneumatik
5.10 Seitenkanalverdichter Elmo-Blower tauschen (Stellplatz3)
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 101
5.10 Seitenkanalverdichter Elmo-Blower tauschen (Stellplatz3)
Teile, Hilfsmittel und Werkzeug
Seitenkanalverdichter Elmo-Blower [03004094‑xx]
Übersicht

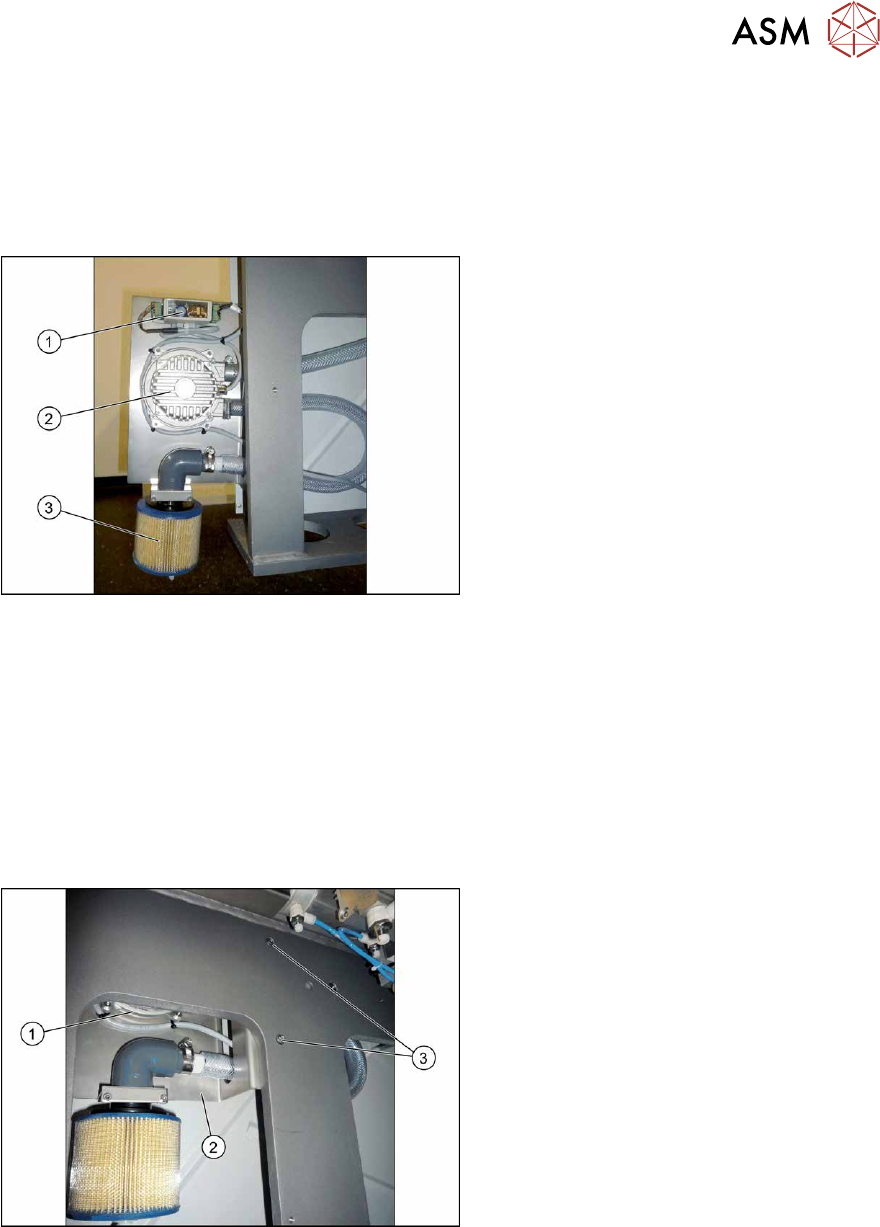

Abb.119: Übersicht Elmo-Blower
1. Elmo-Blower-Elektronik
2. Elmo-Blower
3. Kühlluftfilter
Der Elmo-Blower befindet sich an Stell-
platz3 hinter der Seitenverkleidung.
Ausbau
Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
Stellen Sie die Druckluftversorgung ab und trennen Sie die Maschine von der Druckluftzufuhr.
5.2 "Druckluftzufuhr sperren" [}90]
Entfernen Sie die Befestigungsschrauben der Seitenverkleidung und nehmen Sie diese ab.
5.5 "Untere Seitenverkleidung demontieren" [}92]
Abb.120: Elmo-Blower ausbauen
Der Elmo-Blower(1) und die zugehörige
Elektronik sind auf einem Blech(2)
montiert.
Entfernen Sie die beiden Befestigungs-
schrauben(3)
des Blechs und ziehen
Sie das Blech vorsichtig aus der
Maschine.
Stecken Sie alle elektrischen und pneumatischen Anschlüsse zum Elmo-Blower ab. Markie-
ren Sie sich ggf. deren Position, so dass Sie diese später wieder eindeutig zuordnen können.
Entfernen Sie die Befestigungsschrauben des Elmo-Blowers und nehmen Sie diesen ab.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
Beachten Sie die Hinweise im Abschnitt 5.4 "Abdichten von Pneumatik-Schraubverbindun-
gen" [}91].
