7 Transport
7.2 Klemmung der Transportwangen lösen
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 167
Abb.211: Kabelschlepp und Schnittstellen-Stecker
1 Kabelschlepp 2 Schnittstellen-Stecker
VORSICHT
Äußere Transportwangen nur bis zur Mitte verstellbar
Werden die äußeren Transportwangen manuell verschoben, dann kann der Kabelschlepp
mit den Schnittstellen-Steckern unterhalb der Transportwangen kollidieren. Um dies zu
vermeiden ist auf folgende Punkte zu achten:
► Die Transportwangen A, B und C dürfen maximal bis zum "Anschlag rechts WangeD"
am äußersten linken Rand der Hubtischplatte von Transportspur1 verschoben werden.
► Die Transportwangen D, C und B dürfen maximal bis zum "Anschlag links WangeA" am
äußersten rechten Rand der Hubtischplatte von Transportspur2 verschoben werden.
ð Werden die Transportwangen mit Hilfe der Software verstellt, dann wird dies auto-
matisch berücksichtigt.
7.2.1 Transportwangen manuell mit Hilfe der Verstelleinheiten verstellen
Ankoppeln der Verstelleinheiten
Können die Wangen nicht per Software verstellt werden (z.B. aufgrund eines Sensorfehlers), dann
verfahren Sie wie folgt:
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Schalten Sie den BoxPC aus.
► Demontieren Sie die Hubtischplatte an Stellplatz 3.
► Schalten Sie die Maschine an (ohne BoxPC). Die Maschine wird jetzt mit Druckluft versorgt.
7 Transport
7.2 Klemmung der Transportwangen lösen
168 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021

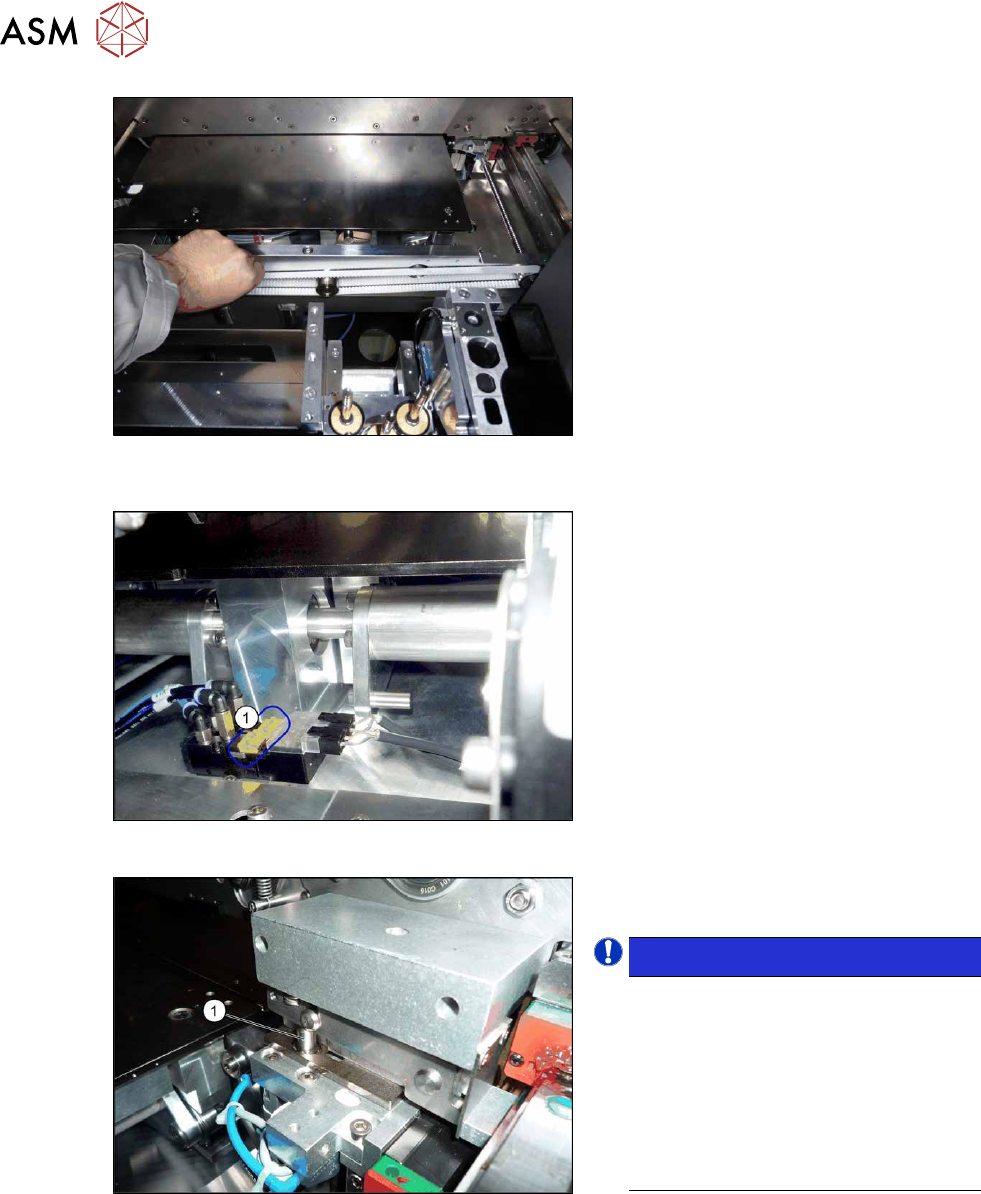

Abb.212: Riemen der Breitenverstellung (am Beispiel einer
SIPLACE X4S mit Doppeltransport)
► Verschieben Sie die Verstelleinheiten
durch vorsichtiges Ziehen am Riemen
der Breitenverstellung, bis diese unter
den Klemmungen stehen und der Kurz-
hubzylinder die Klemmung betätigen
kann.
Abb.213: Magnetventile (am Beispiel SIPLACE SX1)
► Betätigen Sie, ggf. auch einzeln, die
Magnetventile mit Hilfe der gelben
Schiebeschalter(1)
. Dadurch werden
die Zylinder ausgefahren, welche die
Klemmungen lösen.
Abb.214: Zylinder eingerastet
► Stellen Sie sicher dass alle Zylinder(1)
der Wange eingerastet sind.
HINWEIS!
Die Verstelleinheiten müssen so unter
der Transportwange stehen, dass diese
alle gleichzeitig einrasten können. Ist
dies nicht möglich, dann prüfen Sie die
Parallelität der Verstelleinheiten. Sind
diese in Ordnung, dann ist möglicher-
weise die Transportwange verbogen.
Rufen Sie in diesem Fall den SIPLACE-
Service.
.
► Verschieben Sie die Transportwange durch vorsichtiges Ziehen am Riemen der Breitenver-
stellung.
► Wiederholen Sie diese Schritte ggf. für weitere Transportwangen.
7 Transport
7.2 Klemmung der Transportwangen lösen
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 169
7.2.2 Transportwangen durch manuelles Lösen der Wangenklemmungen
verschieben
Teile, Hilfsmittel und Werkzeug
●
Pro Wange:
3x ISO4762-M3x16-A2-70 [03042545-xx]
Vorgehensweise
► Fahren Sie die Transportwangen in eine geeignete Arbeitsposition, so dass Sie die Klemmun-
gen gut erreichen können.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
HINWEIS
Ausgangsposition markieren
Nach Abschluss der Arbeiten ist es hilfreich wenn die Transportwangen wieder in die unge-
fähre Ausgangsposition geschoben werden.
► Kennzeichnen Sie sich daher ggf. die aktuellen Positionen der Transportwangen.
Verwenden Sie auf keinen Fall die Klemmfläche oder die Führungsschienen für die
Kennzeichnung.
VORSICHT
Alle Klemmungen lösen
Es müssen immer alle Klemmungen einer Transportwange gelöst werden.
Version 1

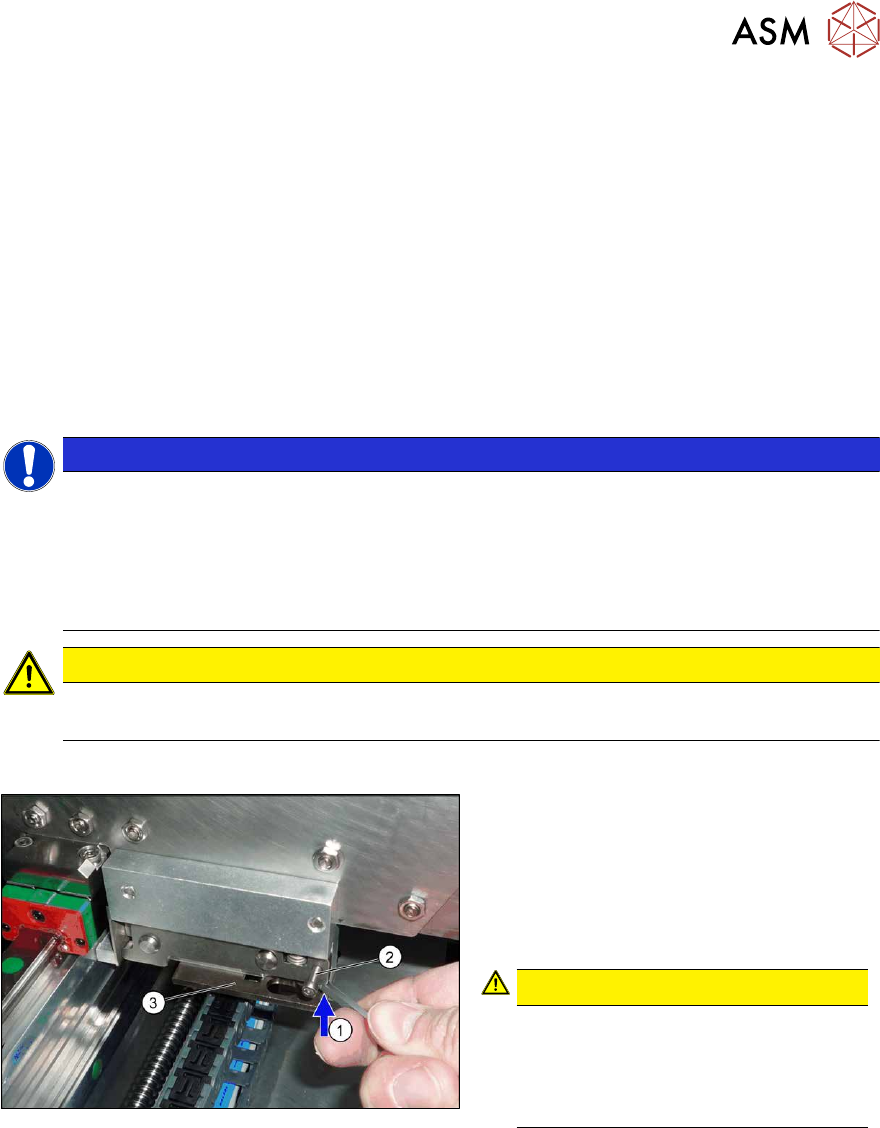

Abb.215: Klemmung
► Lösen Sie die Klemmungen an den
Transportwangen.
Drücken Sie dazu die Klemmung(1)
(z.B. mit einem Schraubendreher)
nach oben und drehen oder stecken
Sie eine Schraube (M3x16) in die Boh-
rung(2)
.
VORSICHT!
Achten Sie darauf die Führungs-
platte(3)
nicht zu verbiegen. Ansons-
ten kann es zu Problemen bei der
Erkennung der Position der Transport-
wange kommen.
.
