6 Portale
6.4 Kabelschlepp und Leiterplatten
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 141
6.4.8 Vision-Head-Interface (VHI) tauschen
Teile, Hilfsmittel und Werkzeug
●
Vision-Head-Interface (VHI) [03115454-xx]
Übersicht

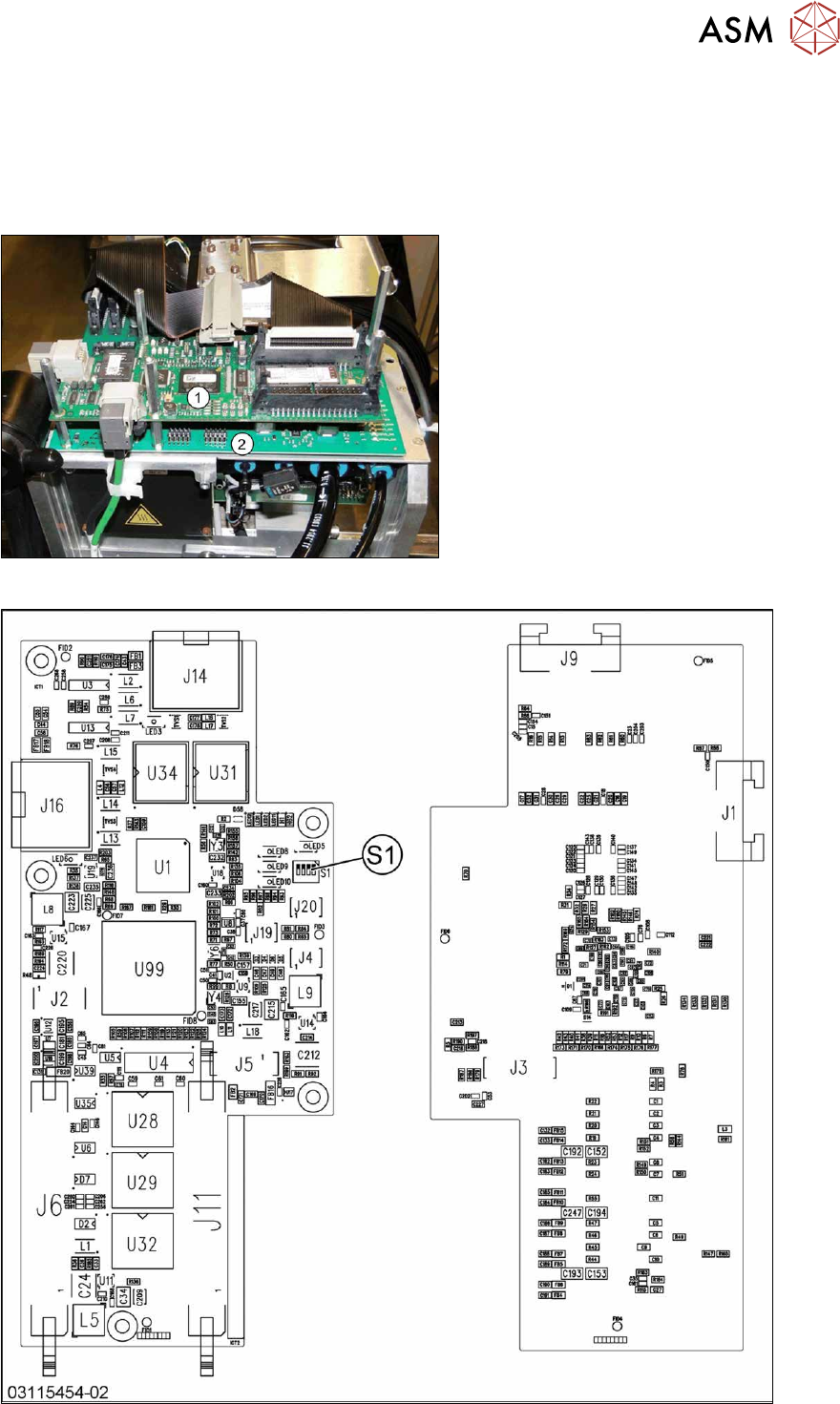

Abb.176: Platinen auf dem Portal
1. Vision-Head-Interface (VHI)
2. Kopf-Interface
3. Power-Cube auf dem Kopf-Interface
Abb.177: Vision-Head-Interface
6 Portale
6.4 Kabelschlepp und Leiterplatten
142 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
Steckverbindung
Stecker Beschreibung
J14 CAM1 – LP-Kamera
J16 CAM2 – BE-Kamera
J6, J11 Kabelschlepp
J5 Spannungsversorgung
DIP-Schalter S1
Die Einstellungen des DIP-Schalters S1 sind abhängig von der Version der Platine:
DIP-Schalter S1 [03115454-01]
ON OFF Anmerkung
1 ON Spread ON/OFF
2 Siehe Text X-Serie S: ON
Alle anderen Maschinen: OFF
3 Siehe Text X-Serie S: OFF
Alle anderen Maschinen: ON
4 OFF CAN-R ON/OFF
DIP-Schalter S1 [03115454-02 und -03]
ON OFF Anmerkung
1 Siehe Text X-Serie S: OFF
Alle anderen Maschinen: ON
2 OFF Reserviert
3 ON EEPROM
4 OFF CAN-R ON/OFF
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Demontieren Sie eine ggf. vorhandene Abdeckung über den Platinen.
6.4.1 "Abdeckung über den Platinen tauschen" [}122]
► Stecken Sie alle elektrischen Verbindungen zum VHI ab. Markieren Sie sich ggf. die Positio-
nen, so dass Sie diese später wieder eindeutig zuordnen können.
► Entfernen Sie die Befestigungsschrauben des VHI und nehmen Sie die Platine ab.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Stellen Sie die korrekte Portal-ID ein. Übernehmen Sie dazu die Einstellung von der ausge-
bauten Platine.
6 Portale
6.4 Kabelschlepp und Leiterplatten
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 143
Abb.178: Leerstecker
► Sichern Sie den Stecker X1 am Kopf-
Interface, wenn vorhanden, mit zwei
Leersteckern(1)
.
VORSICHT!
Ohne die Leerstecker besteht Kurz-
schlussgefahr durch die Platinenab-
deckung!
.
► Überprüfen Sie die Embedded Software und führen Sie ggf. einen Download durch.
10.1 "eSW Download (SW 70x)" [}395]
Troubleshooting
Fehler:
●
Es treten Bildübertragungsfehler an Kameras vom Typ GigE auf.
●
Mögliche Fehlermeldung:
FM 33332: Bildübertragung zum SIPLACE Visionrechner unterbrochen.
Lösung
●
Prüfen Sie die DIP-Schalter des VHI. Achten Sie auf den Funktionsstand
der Platine.
Fehler:
●
Beim Start der Stationssoftware werden Kameras vom Typ GigE spora-
disch nicht erkannt.
●
Mögliche Fehlermeldungen:
FM 33378: Kamera kann nicht angesprochen werden (242).
FM 33209: Kamera mit angegebener Sensor-ID kann nicht initialisiert wer-
den.
FM 31904: Maschinenhardware kann nicht initialisiert werden.
Lösung
●
Wenden Sie sich an den SIPLACE Service.
Fehler:
●
Es kommt zu Kommunikationsfehlern mit einer oder mehreren Kameras.
●
Eine oder mehrere Kameras sind nicht ansprechbar.
Lösung
●
Wenden Sie sich an den SIPLACE Service.
Verweisen Sie dabei auf folgende Nummer: TI2019-11V01
