9 Bauelemente-Zuführung
9.1 Schneidgerät
324 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021

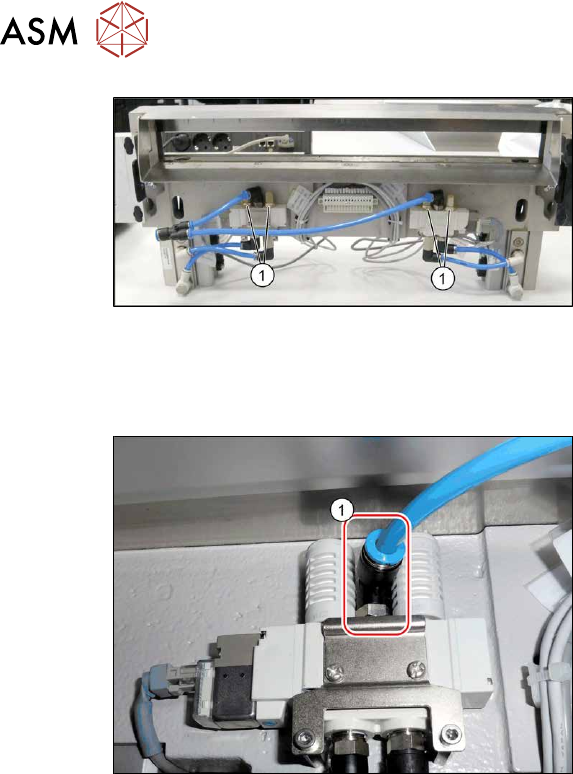

Abb.436: Schalldämpfer am Schneidgerät
► Entfernen Sie den Schalldämpfer(1)
(SW13).
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgenden Hinweis:
Abb.437: Steckverschraubung
Umbau von Version 1 zu Version 2
► Wenn Sie einen Schalldämpfer Version
1 durch einen Schalldämpfer Version 2
ersetzen, dann müssen Sie aus Platz-
gründen zusätzlich die zwischen den
beiden Schalldämpfern montierte
Steckverschraubung(1)
ersetzen.
– Alt: [03000631‑xx] L-Steckver-
schraubung QSL-1/8-6 (SW12)
– Neu: [00320172‑xx] L-Steckver-
schraubung QSL-1/8-6 (SW10)
9 Bauelemente-Zuführung
9.2 BE-Einzug
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 325
9.2 BE-Einzug
Sehen Sie dazu auch...
2 2.8.2 "Abwurfbehälter und Sensoren - Übersicht" [}39]
2 2.8 "Pipettenwechsler und Abwurfbehälter" [}37]
9.2.1 BE-Einzug

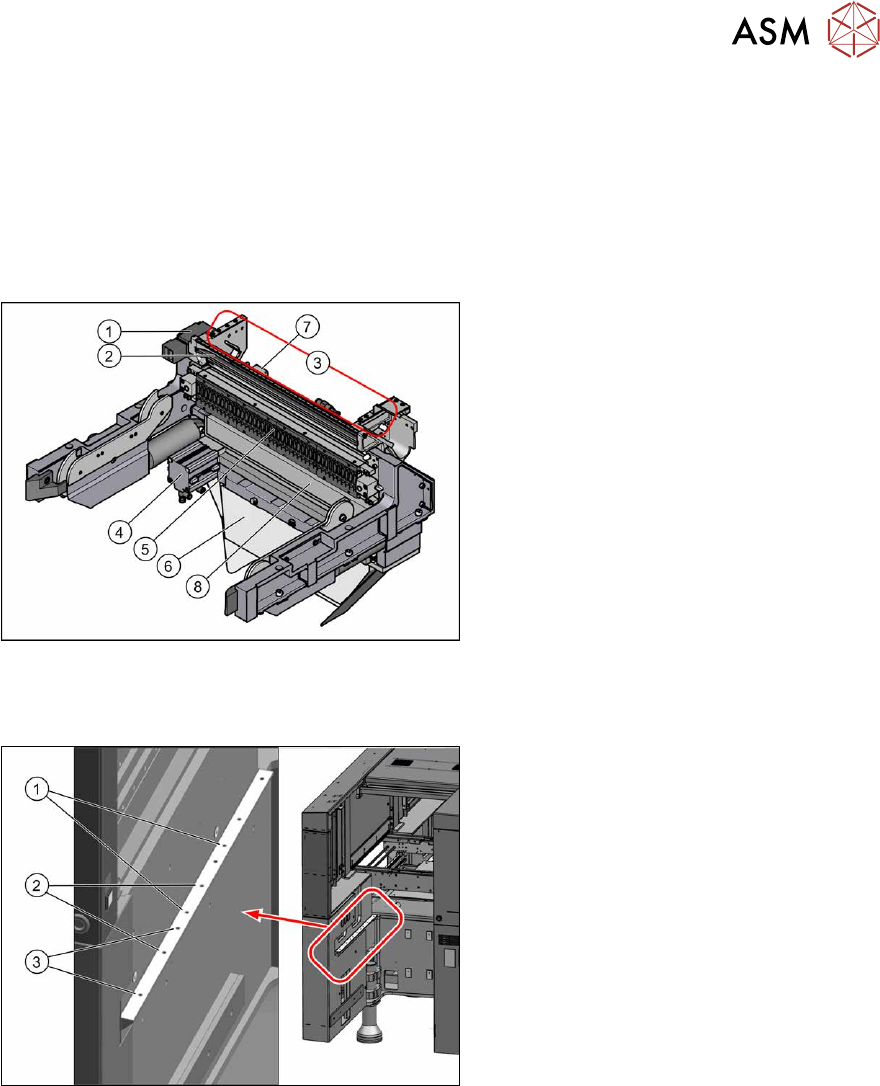

Abb.438: Übersicht BE-Einzug
1. Sicherheitsschalter für den BE-Wagen
2. Leergurtleitkanal
3. Montagepositionen für die Pipetten-
wechsler
4. Schneidgerät
5. Feeder-Control-Unit (FCU)
6. Gurtabfallrutsche
7. Einzugsteuerung
8. Feederentriegelung
9.2.2 Einbaupositionen BE-Einzug und manueller Tisch (Tischpositionen)
Abb.439: Einbaupositionen
An der SIPLACE X-Serie S gibt es folgende
Einbaupositionen:
1. Einbauposition 1
BE-Einzug: X4i S
2. Einbauposition 2
BE-Einzug, manueller Tisch: X4i S
3. Einbauposition 3
BE-Einzug, manueller Tisch: X2 S, X3
S, X4 S
9 Bauelemente-Zuführung
9.2 BE-Einzug
326 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
9.2.3 BE-Einzug komplett tauschen
HINWEIS
Arbeiten am BE-Einzug ohne diesen komplett auszubauen
Bei einigen Arbeiten am BE-Einzug ist es ausreichend den BE-Einzug nur ein Stück aus
der Maschine herauszuziehen. Gehen Sie in diesem Fall wie beim Tausch vor, beachten
dabei aber folgende Hinweise:
► Entfernen Sie die Befestigungsschrauben der Zentraleinheit und der Hebemecha-
niken.
► Es ist in der Regel nicht notwendig die Kabel abzustecken. Ist ein Kabel zu kurz, dann
stecken Sie dieses bei Bedarf ab.
► Ziehen Sie den BE-Einzug ein Stück aus der Maschine heraus.
Teile, Hilfsmittel und Werkzeug
●
SIPLACE X3 S, X4 S: BE-Einzug X4 S [03098442-xx]
oder
SIPLACE X4i S: BE-Einzug X4i S [03093204-xx]
●
Wirkschaltplanmappe X-Serie S [00197021-xx] (deutsch/englisch)
●
Montagehilfe [03015976-xx]
●
Geeignete Hebevorrichtung (z.B. Handkran)
VORSICHT
Schweres Maschinenteil!
Der BE-Einzug ist schwer. Zum Herausheben müssen Sie die Montagehilfe und eine geeig-
nete Hebevorrichtung (Handkran etc.) verwenden.
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Stellen Sie die Druckluftversorgung ab.
5.2 "Druckluftzufuhr sperren" [}90]
► Demontieren Sie den Pipettenwechsler.
2.8.3 "Pipettenwechsler tauschen" [}41]
► Stecken Sie alle elektrischen und pneumatischen Verbindungen des BE-Einzugs ab. Markie-
ren Sie sich die Positionen, so dass Sie diese später wieder eindeutig zuordnen können. Die
Anschlusskabel und Schläuche befinden sich hinter dem BE-Einzug - im Zwischenraum zum
Maschinenständer (unter dem Pipettenwechsler).
► Demontieren Sie die untere Seitenverkleidung am Stellplatz, damit Sie später den BE-Einzug
herausheben können.
5.5 "Untere Seitenverkleidung demontieren" [}92]
