9 Bauelemente-Zuführung 9.6 Smart Pin Support 392 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 9.6.17 Andruckrolle tauschen Teile, Hilfsmittel und Werkzeug ● Andruckrolle SPS [03092384Sxx] ● Sprengringzange Größ…
9 Bauelemente-Zuführung
9.6 Smart Pin Support
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 391
9.6.16 Magnetventil-Kabel tauschen
Teile, Hilfsmittel und Werkzeug
●
Kabel SPS-Ventil [03088170-xx]
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
Übersicht
Abb.539: Magnetventile und Ansteuerplatine
1. Magnetventile
2. Ansteuerplatine
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Bauen Sie den Pin-Picker aus.
9.6.1 "Pin-Picker komplett tauschen" [}373]
► Stecken Sie das Kabel an den Magnetventilen ab. Markieren Sie sich ggf. die Position, um
diese später wieder eindeutig zuordnen zu können.
► Fädeln Sie das Kabel bis zur Ansteuerplatine aus. Öffnen Sie dazu ggf. die entsprechenden
Kabelbinder.
► Stecken Sie das Kabel an der Ansteuerplatine ab. Markieren Sie sich ggf. die Position, um
diese später wieder eindeutig zuordnen zu können.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgenden Hinweis:
► Ersetzen Sie ggf. geöffnete Kabelbinder.
9 Bauelemente-Zuführung
9.6 Smart Pin Support
392 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
9.6.17 Andruckrolle tauschen
Teile, Hilfsmittel und Werkzeug
●
Andruckrolle SPS [03092384Sxx]
●
Sprengringzange Größe 0 (Lieferant: http://www.hoffmann-tools.com – Art.-Nr.:719770 J0)
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
Übersicht
Abb.540: Andruckrolle
1. Sprengring
2. Andruckrolle
3. Andruckrollen-Halterung
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Bauen Sie den Pin-Picker aus.
9.6.1 "Pin-Picker komplett tauschen" [}373]
Abb.541: Befestigungsschrauben Andruckrollen-Halterung
► Entfernen Sie die beiden Befestigungs-
schrauben(1)
der Andruckrollen-Halte-
rung.
► Entfernen Sie den Sprengring an der Andruckrolle.
► Nehmen Sie die Andruckrolle ab.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
9 Bauelemente-Zuführung
9.6 Smart Pin Support
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 393
9.6.18 Platine Magazinerkennung tauschen
HINWEIS
Technische Information "SPS: Ausfall Platine Magazinerkennung"
► Beachten Sie bei einem Ausfall der Platine Magazinerkennung die technische Infor-
mation "SPS: Ausfall Platine Magazinerkennung" [DE: TI2014-07D06] [EN:
TI2014-07E06].
HINWEIS
Ab SW 706.1 SP2
Ab SW 706.1 SP2 können Magazine ohne die Platine "Magazinerkennung" verbaut wer-
den. In diesem Fall erfolgt die Konfiguration der Magazine ausschließlich manuell über die
Software (Autokonfig).
► Für weitere Informationen lesen Sie die Montageanleitung.
Teile, Hilfsmittel und Werkzeug
●
Magazinerkennung SPS komplett [03093494-xx]
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
Übersicht

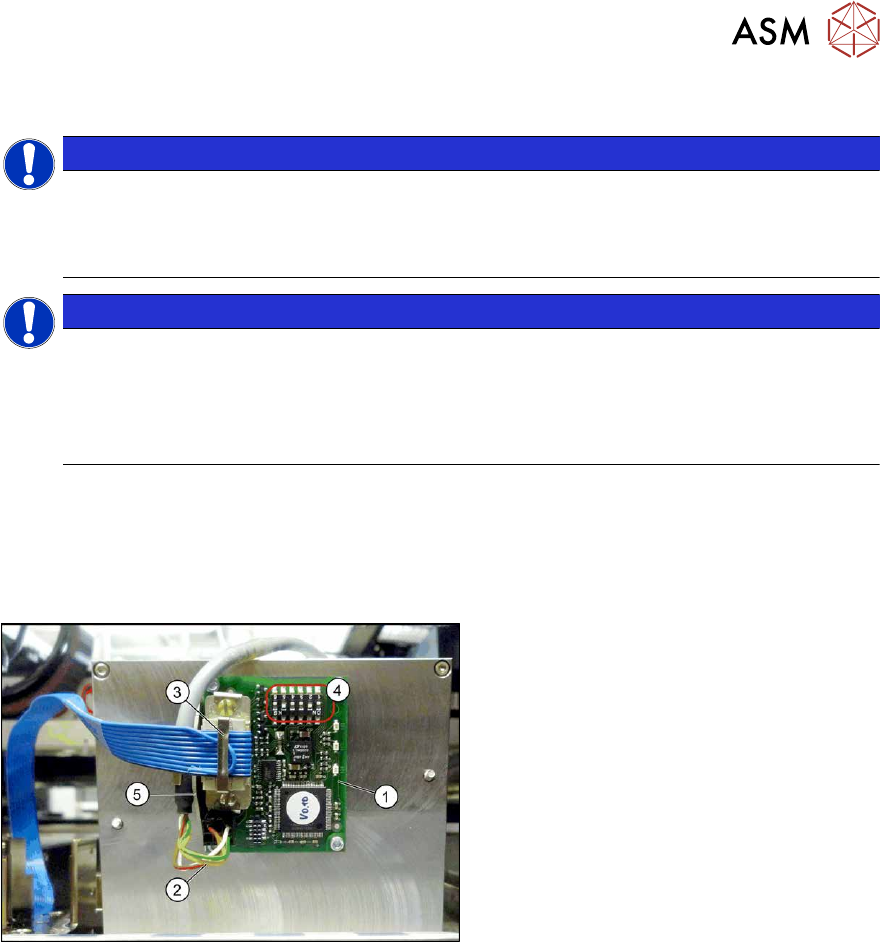

Abb.542: Platine Magazinerkennung (am BeispielQ10)
1. Platine Magazinerkennung
2. Spannungsversorgungskabel
3. Flachbandkabel
4. Jumper
5. Metallwinkel
Aus-/Einbau
Für den Aus- und Einbau lesen Sie die Montageanleitung:
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
