9 Bauelemente-Zuführung
9.2 BE-Einzug
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 333
9.2.7 Sicherheitsschalter tauschen
Teile, Hilfsmittel und Werkzeug
●
Sicherheitsschalter [03019065-xx]
Übersicht
3
2
1

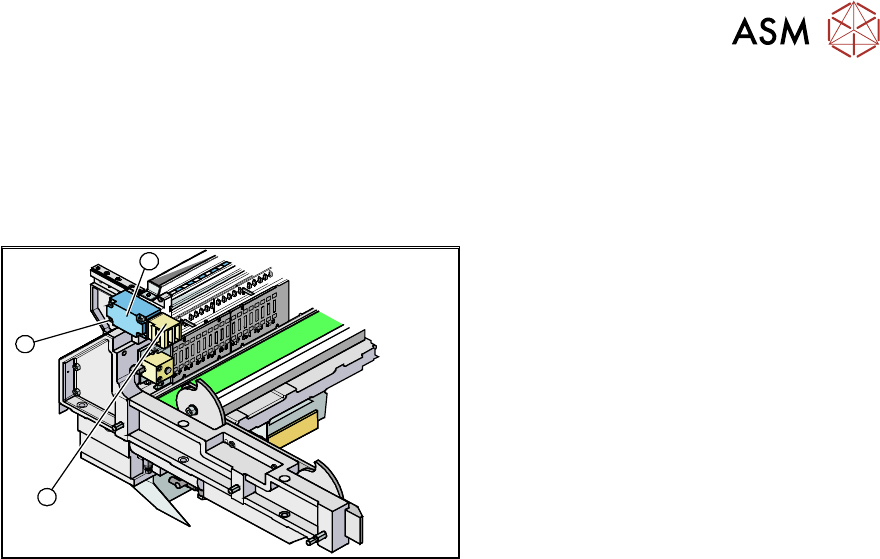

Abb.451: Sicherheitsschalter
1. Sicherheitsschalter
2. Vier Befestigungsschrauben
3. Kontaktbuchse
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Je nach eingebauten Optionen muss für eine bessere Zugänglichkeit der BE-Einzug gelöst
und etwas nach vorne gezogen werden. Lesen Sie dazu ggf. den Abschnitt 9.2.3
"BE-Einzug
komplett tauschen" [}326].
► Demontieren Sie ggf. den Pipettenwechsler für eine bessere Zugänglichkeit.
► Entfernen Sie die Befestigungsschrauben des Sicherheitsschalters.
► Fädeln Sie die Anschlusskabel bis zu den Steckern unten im Maschinenständer und zur Ein-
zugssteuerung aus und stecken Sie die Kabel ab. Demontieren Sie dazu die beiden Abdeck-
bleche an der Rückseite des BE-Einzugs.
Einbau
► Der Einbau erfolgt in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
– Fahren Sie den BE-Wagen in den BE-Einzug und prüfen Sie ob der BE-Wagen in die Kon-
taktbuchse einfahren kann. Korrigieren Sie ggf. die Position des Sicherheitsschalters.
9 Bauelemente-Zuführung
9.2 BE-Einzug
334 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
9.2.8 Leergurtleitkanal komplett tauschen
HINWEIS
Manueller und BE-Tisch
Die in diesem Kapitel beschriebenen Arbeiten gelten sowohl für den manuellen als auch für
den beweglichen BE-Tisch. Auf relevante Unterschiede wird explizit hingewiesen.
Teile, Hilfsmittel und Werkzeug
●
BE-Einzug:
– SIPLACE SX4, DX4, X2 S, X3 S, X3 S, X4 S: Leergurtleitkanal komplett [03052576‑xx]
– SIPLACE X4i S: LLK ASP speed flex komplett tauschen [03089515‑xx]
●
Manueller Tisch:
– SIPLACE X-Serie S Stellplatz 2: Leergurtleitkanal komplett M2 [03103926‑xx]
– SIPLACE X-Serie S Stellplatz 3: Leergurtleitkanal komplett M3 [03104547‑xx]
Übersicht
4
1
4
3
2

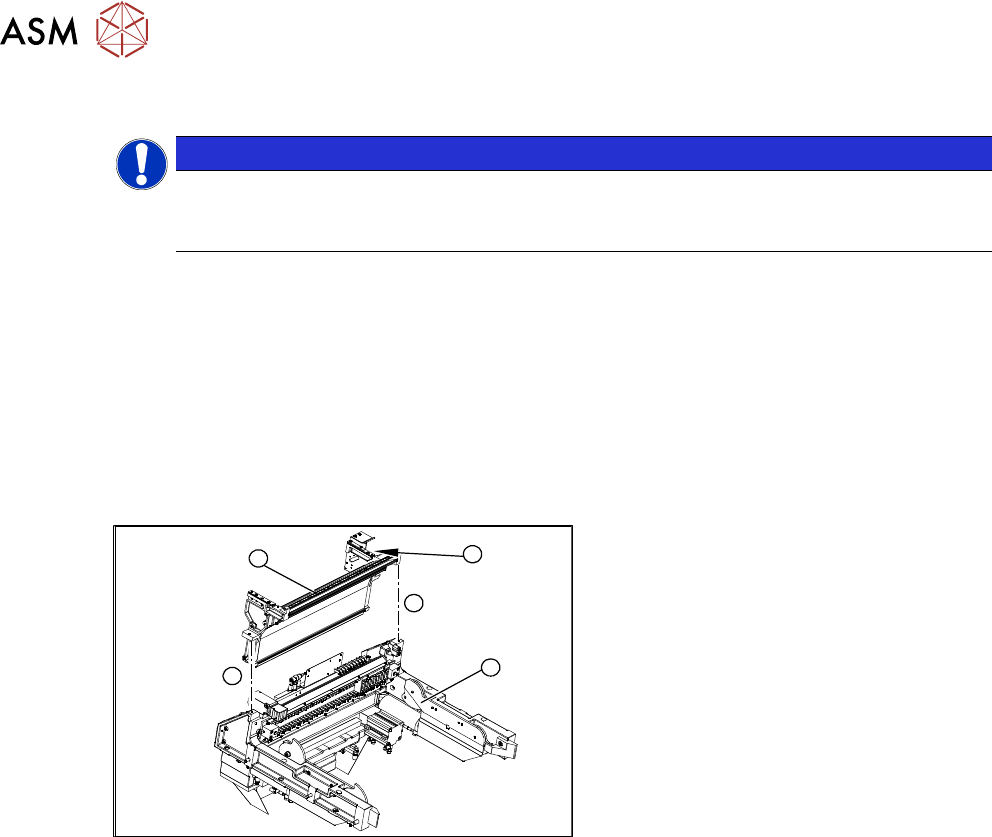

Abb.452: BE-Einzug
1. BE-Einzug komplett
2. Leergurtleitkanal komplett
3. Lage der Sensoren
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Kennzeichnen Sie die Position der Sensoren (Reedkontakte) und entfernen Sie diese am
Abwurfbehälter.
► Demontieren Sie bei Bedarf den Pipettenwechsler.
2.8.3 "Pipettenwechsler tauschen" [}41]
► Nur bei einem manuellen Tisch:
Demontieren Sie Rück- und Vorderteil des manuellen Tisches.
► Demontieren Sie die Fördererentriegelung 40/2-fach.
9.4.7 "40-fach Förderer-Entriegelung tauschen" [}361]
► Demontieren Sie die FCU.
► Entfernen Sie die beiden Befestigungsschrauben des Leergurtleitkanals. Je nach Version Ih-
res Einzugs kann es nötig sein dafür vorher den Sicherheitsschalter und die BE‑Einzug-
Steuerung zu demontieren, da sonst die Schrauben nicht frei zugänglich sind.
9 Bauelemente-Zuführung
9.2 BE-Einzug
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 335
► Heben Sie den Leergurtleitkanal vorsichtig aus dem BE-Einzug heraus.
HINWEIS
Kabel an FCU abstecken
► Ggf. können Sie die Kabel an der FCU abstecken. So erhalten Sie etwas mehr Bewe-
gungsfreiheit. Notieren Sie sich in diesem Fall die Positionen, so dass Sie diese spä-
ter wieder eindeutig zuordnen können.
VORSICHT
Schneidgefahr
Unter dem Gurtleitkanal befindet sich das Schneidgerät. Dort befinden sich sehr scharfe
Messer.
► Fassen Sie nicht in das Schneidgerät und sorgen Sie dafür, dass dieses nicht unbe-
aufsichtigt oder frei zugänglich bleibt.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Montieren Sie die Sensoren (Reedkontakte) für den Abwurfbehälter.
HINWEIS
Je nach Konfiguration der Maschine sind diese Sensoren unterschiedlich montiert.
► Beachten Sie dazu die entsprechende Montageanleitung.
► Montieren Sie den Leergurtleitkanal.
► Beachten Sie bei der Montage der Pipettenwechsler die entsprechende Montageanleitung, da
die Einbauhöhe kontrolliert werden muss.
