7 Transport
7.10 Transportwangen
260 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
► Ziehen Sie die Befestigungsschraube der Spannrolle fest.
► Prüfen Sie nochmals die Parallelität der Verstelleinheiten und korrigieren Sie diese ggf. noch-
mal.
► Falls Sie die Klemmung der Transportwangen gelöst haben dann stellen Sie diese wieder her.
► Stellen Sie die Spannung des Zahnriemens ein.
7.5.3.1 "Riemenspannung (Breitenverstellung) einstellen" [}187]
► Kalibrieren Sie den Motor der Breitenverstellung.
(Die Kalibrierung ist analog zum Hubtischmotor.)
► Verstellen Sie mittels der Software die feste Transportwange. So wird sichergestellt, dass die
feste Transportwange parallel mit den beweglichen Transportwangen ist. Stellen Sie die feste
Transportwange danach wieder auf den ursprünglichen Wert.
7.10.3 Transportwangen kalibrieren (nur bei DT)
HINWEIS
Dieses Kapitel gilt nur für Maschinen mit Doppeltransport (DT).

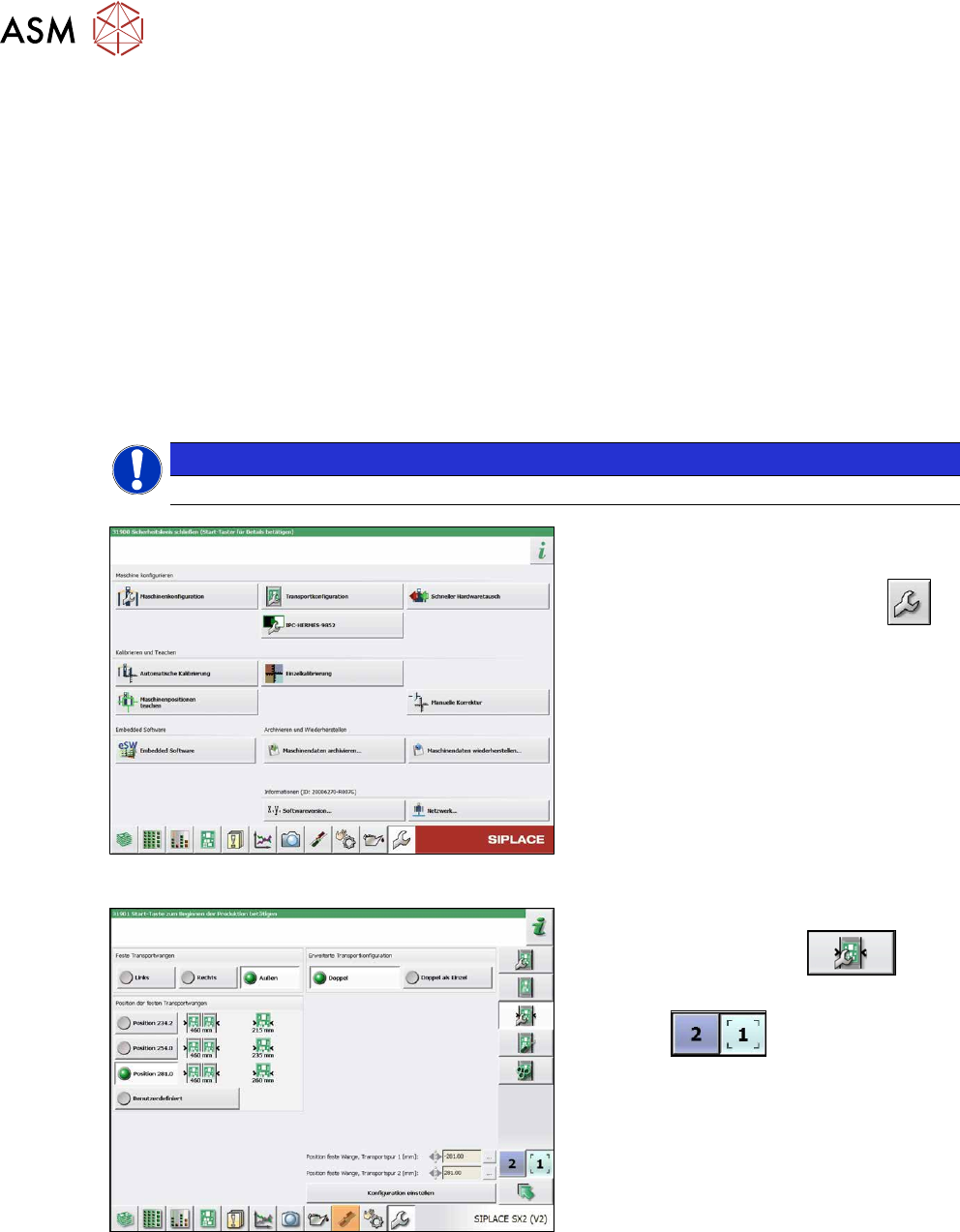

Abb.333: Service-Menü
► Wechseln Sie in die Bedienebene Ser-
vice (Kunde).
► Wechseln Sie ins Service-Menü .
► Wählen Sie Transportkonfiguration.
Abb.334: Transportwange einstellen
► Wählen Sie Optionen für feste Trans-
portwange einstellen .
► Wählen Sie die Transportspur über den
Button
.
► Stellen Sie die Transportposition ein
und bestätigen Sie die Auswahl mit
dem Button Konfiguration einstellen
.
Die festen Wangen haben anschließend
wieder die ursprüngliche Position.
7 Transport
7.11 Mapping
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 261

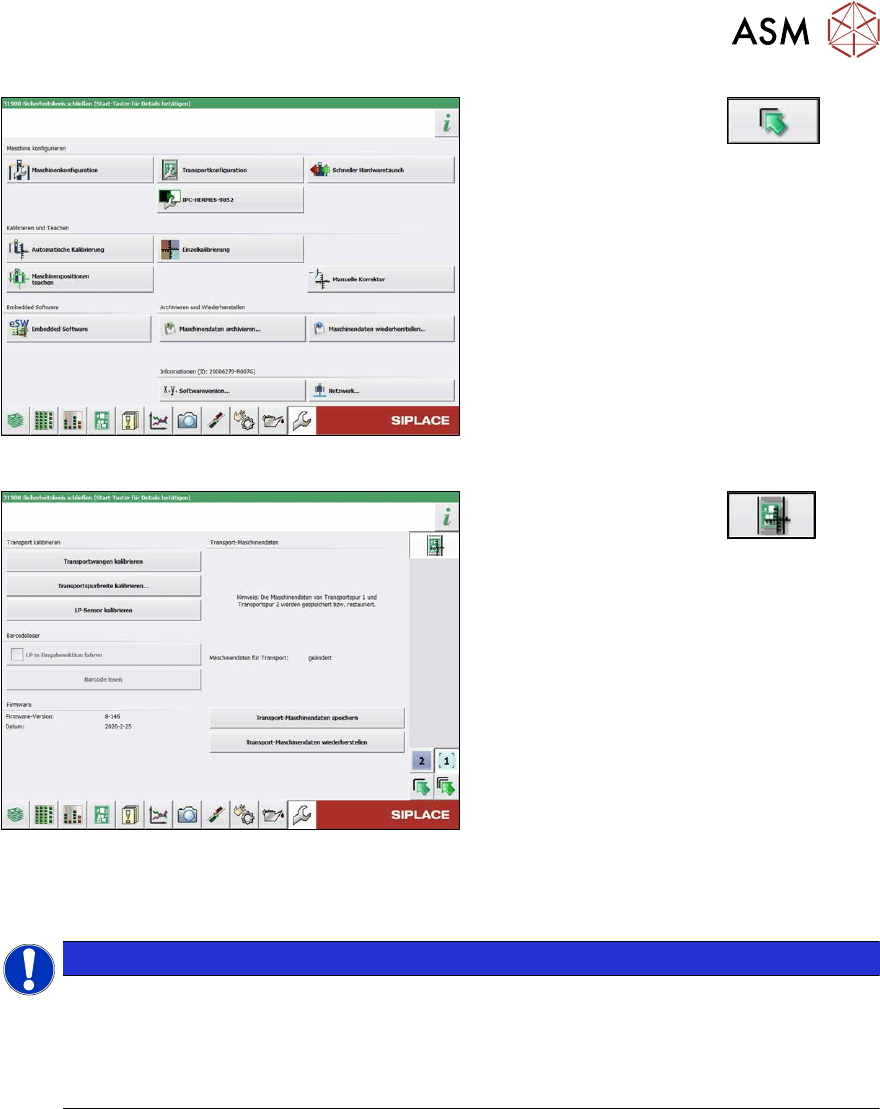

Abb.335: Service-Menü
► Wählen Sie den Button .
► Wählen Sie Einzelkalibrierung.
Abb.336: Transportwangen kalibrieren
► Wählen Sie den Button .
► Wählen Sie Transportwangen kali-
brieren.
7.10.4 Feste Seite links/rechts
HINWEIS
Kein Umbau möglich
Den Einfachtransport der SIPLACE X-Serie S gibt es in den Varianten "feste Seite rechts"
und "feste Seite links".
Ein Umbau von fester Seite rechts auf feste Seite links und umgekehrt ist nicht möglich. In
diesem Fall muss der Transport durch den SIPLACE-Service getauscht werden.
7.11 Mapping
Informationen zum Thema Mapping finden Sie in der technischen Information "Übersicht aller Map-
pingplatten und die Zuordnung zu den Maschinen" [DE:TI2017‑10D04] [EN:TI2017‑10E04].
