5 Pneumatik
5.11 Vorschaltelektronik Elmo-Blower tauschen
102 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
5.11 Vorschaltelektronik Elmo-Blower tauschen
Teile, Hilfsmittel und Werkzeug
●
Vorschaltelektronik Elmo-Blower [03006517-xx]
Übersicht

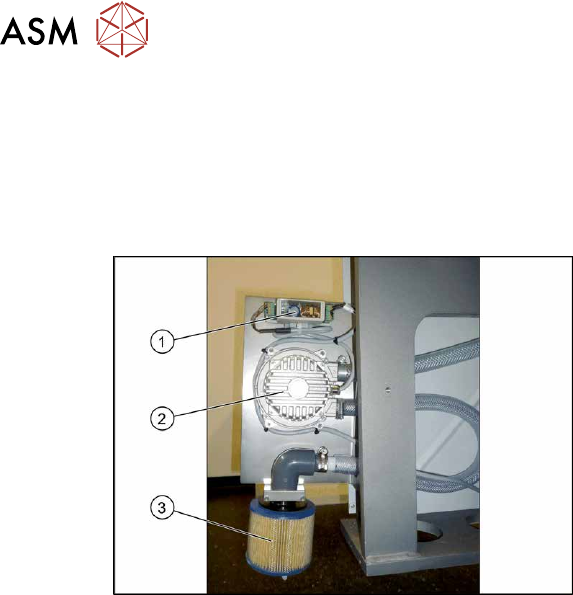

Abb.121: ELMO-Blower
1. Elmo-Blower-Elektronik
2. Elmo-Blower
3. Kühlluftfilter
Der Elmo-Blower befindet sich an Stell-
platz3 hinter der Seitenverkleidung.
Aus-/Einbau
► Der Aus- und Einbau der Elmo-Blower-Elektronik erfolgt analog zum Elmo-Blower. Lesen Sie
dazu den Abschnitt 5.10
"Seitenkanalverdichter Elmo-Blower tauschen (Stellplatz3)" [}101].
5 Pneumatik
5.12 Vakuumpumpe
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 103
5.12 Vakuumpumpe
GEFAHR
Betriebsanleitung beachten
► Beachten Sie bei allen Arbeiten die Sicherheitshinweise aus der Betriebsanleitung!
HINWEIS
Unterschiede Vakuumpumpen-Versionen
Die nachfolgenden Arbeiten werden anhand der neuen Version "Vakuumpumpe Becker VX
4.25 IE3 mit Kabel" [03212135Sxx] beschrieben. Die Vorgehensweise an der alten Version
[03069679‑xx] ist analog. Auf relevante Unterschiede wird explizit hingewiesen.
5.12.1 Pumpe und Ersatzteile tauschen
Teile

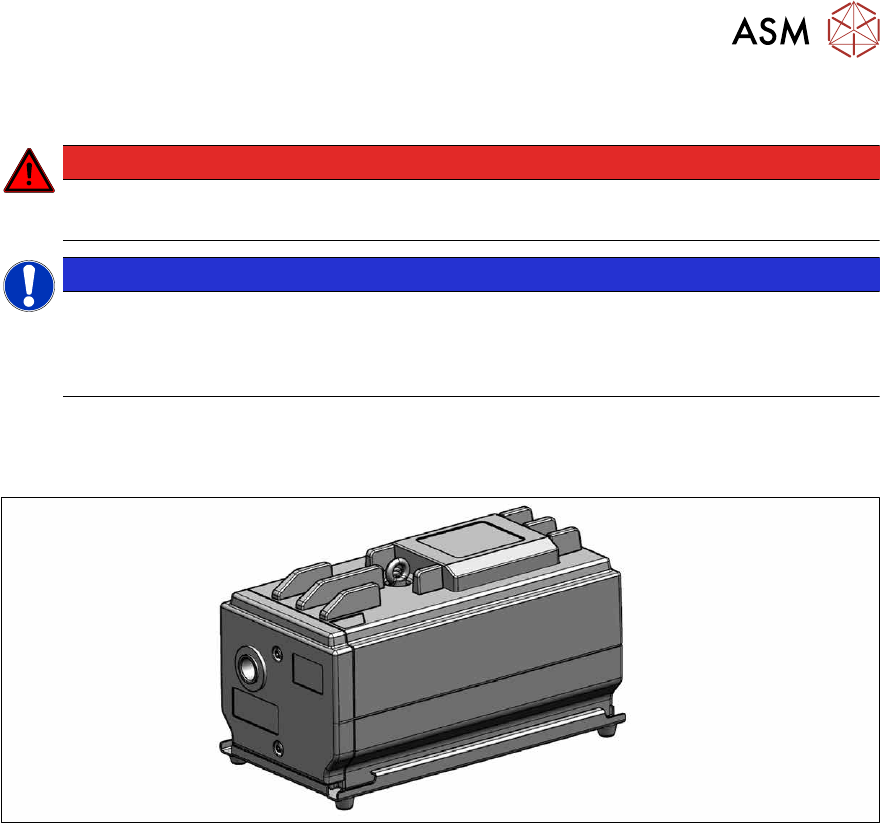

Abb.122: Vakuumpumpe Becker VX 4.25 IE3 mit Kabel [03212135-xx]
●
Vakuumpumpe Becker VX 4.25 IE3 mit Kabel [03212135Sxx] (ersetzt [03069679-xx])
●
Filtereinsatz [03077677‑xx]
Siehe 5.12.2
"Filtereinsatz tauschen" [}104]
●
Schiebersatz [03077679‑xx]
Siehe 5.12.3
"Schiebersatz tauschen" [}105]
Weitere Ersatzteile siehe Teilekatalog.
Aus-/Einbau
Lesen Sie dazu die Montageanleitung Ihrer Maschine:
●
Montageanleitung "Option Vakuumpumpe SIPLACE X‑SerieS ab
Hxxxx" [DEEN:00198599‑xx]
5 Pneumatik
5.12 Vakuumpumpe
104 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
5.12.2 Filtereinsatz tauschen
Lesen Sie dazu auch die Jobcards für Ihre Maschine.
Teile, Hilfsmittel und Werkzeug
Abb.123: Filtereinsatz
●
Filtereinsatz [03077677-xx]
Aus-/Einbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Stellen Sie die Druckluftversorgung ab und trennen Sie die Maschine von der Druckluftzufuhr.
5.2 "Druckluftzufuhr sperren" [}90]
Abb.124: Halteklammern (am Beispiel SIPLACE SX2)
► Öffnen Sie die seitlichen Halteklam-
mern des Filtergehäuses und nehmen
Sie den Deckel ab.
Abb.125: Vakuumfilter (am Beispiel SIPLACE SX2)
► Nehmen Sie den Filtereinsatz(1) her-
aus.
► Prüfen Sie den Filtereinsatz und tau-
schen Sie diesen ggf. aus.
