8 Kopftausch
GEFAHR
Betriebsanleitung beachten
► Beachten Sie bei allen Arbeiten die Sicherheitshinweise aus der Betriebsanleitung!
Sehen Sie dazu auch...
2 8.2 "Unterscheidung der SIPLACE C&P20-Varianten" [}267]
8.1 Fast Hardware Exchange
Der schnelle Hardwaretausch (Fast Hardware Exchange, FHE) ermöglicht den Wechsel eines
Bestückkopfes innerhalb von 15Minuten.
HINWEIS
Nur SIPLACE CPPx und SIPLACE C&P20x
FHE ist nur bei SIPLACE CPPx und SIPLACE C&P20x möglich.
SIPLACE Twin müssen manuell abgearbeitet und kalibriert werden.
Hilfsmittel und Werkzeug
Die Head Exchange Kits enthalten alle für den Tausch der jeweiligen Köpfe benötigten Werkzeuge:
●
Head Exchange Kit Option für SIPLACE CPx [03109694‑xx]
●
Head Exchange Kit Option für SIPLACE CPP [03109570‑xx]
●
Head Exchange Kit Option für SIPLACE C&P20P [03114808‑xx]
●
Head Exchange Kit Option für SIPLACE C&P20P2 [03172724‑xx]
8.1.1 Vorbereitung des FHE an der Software

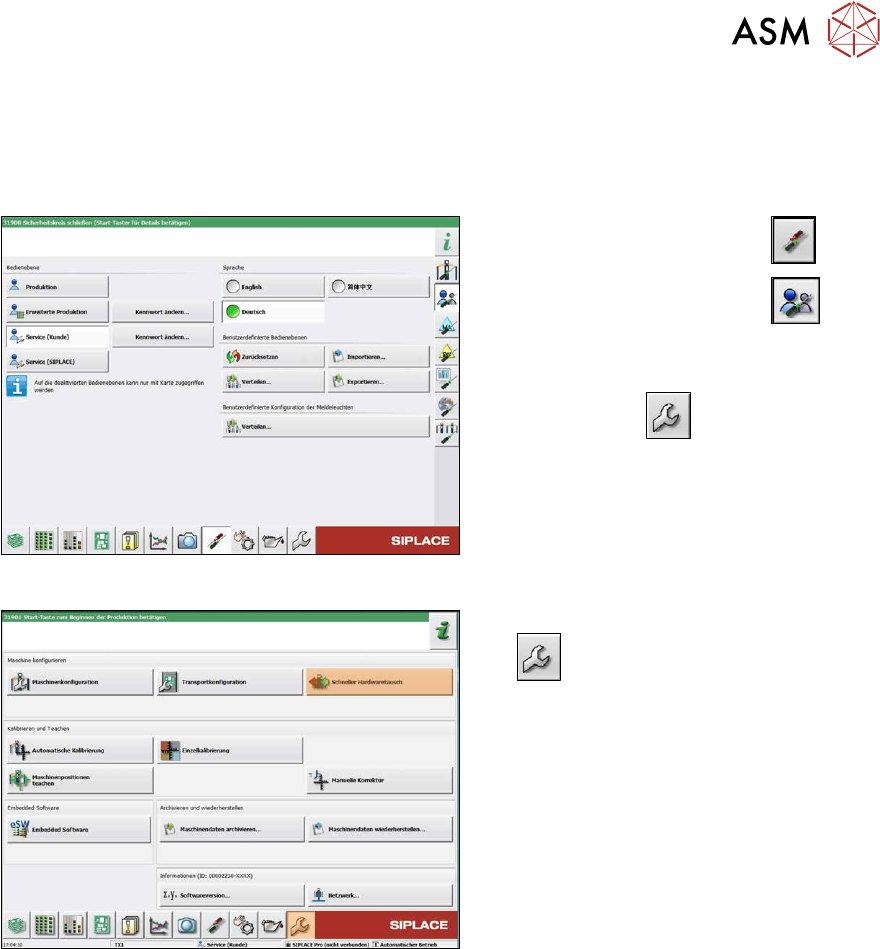

Abb.337: Bedienebene wählen
► Wählen Sie die Schaltfläche .
► Wählen Sie die Schaltfläche .
► Wechseln Sie in die Bedienebene
Service (Kunde).
ð Der Button wird sichtbar.
8 Kopftausch
8.1 Fast Hardware Exchange
264 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
Abb.338: Service Menü
► Wählen Sie die Schaltfläche Service
.
► Wählen Sie die Schaltfläche Schneller
Hardwaretausch.
Abb.339: Fast Hardware Exchange – Kopf wählen
► Markieren Sie die zu tauschenden
Köpfe.
► Wählen Sie die Schaltfläche Vorberei-
tung für Tausch und Maschine
Herunterfahren.
Folgende Handlungen werden automatisch
durchgeführt:
●
Die aktuellen Pipetten werden abgelegt
und, falls vorhanden, Kalibrierpipetten
aufgenommen.
●
Ein Pipetten- und Höhenreferenzlauf
wird durchgeführt.
●
Die Maschine wird heruntergefahren.
Als nächstes können die Köpfe demontiert
werden.
8.1.2 Aus- und Einbau des Bestückkopfes
► Führen Sie den hardwareseitigen Aus- und Einbau des Bestückkopfes wie im entsprechenden
Kapitel beschrieben durch.
8.6 "SIPLACE C&P20P2 tauschen" [}275]
8.5 "SIPLACE C&P20P/M2 tauschen" [}271]
8.7 "SIPLACE CPP/M tauschen" [}280]
8 Kopftausch
8.1 Fast Hardware Exchange
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 265
8.1.3 Abschluss des FHE an der Software
► Schalten Sie die Maschine ein.
Nach dem Wiedereinschalten meldet die Maschine Getauschte Köpfe ermittelt und erwartet eine
Kalibrierung.
Abb.340: Bedienebene wählen
► Wählen Sie die Schaltfläche .
► Wählen Sie die Schaltfläche .
► Wechseln Sie in die Bedienebene
Service (Kunde).
ð Der Button wird sichtbar.
Abb.341: Service Menü
► Wählen Sie die Schaltfläche Service
.
► Wählen Sie die Schaltfläche Schneller
Hardwaretausch.
