3 Stromversorgung 3.1 Elektrik Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 47 3 Stromversorgung GEFAHR Betriebsanleitung beachten ► Beachten Sie bei allen Arbeiten die Sicherheitshinweise aus der Betriebsanleit…
2 Grundmaschine
2.8 Pipettenwechsler und Abwurfbehälter
46 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
3 Stromversorgung
3.1 Elektrik
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 47
3 Stromversorgung
GEFAHR
Betriebsanleitung beachten
► Beachten Sie bei allen Arbeiten die Sicherheitshinweise aus der Betriebsanleitung!
3.1 Elektrik

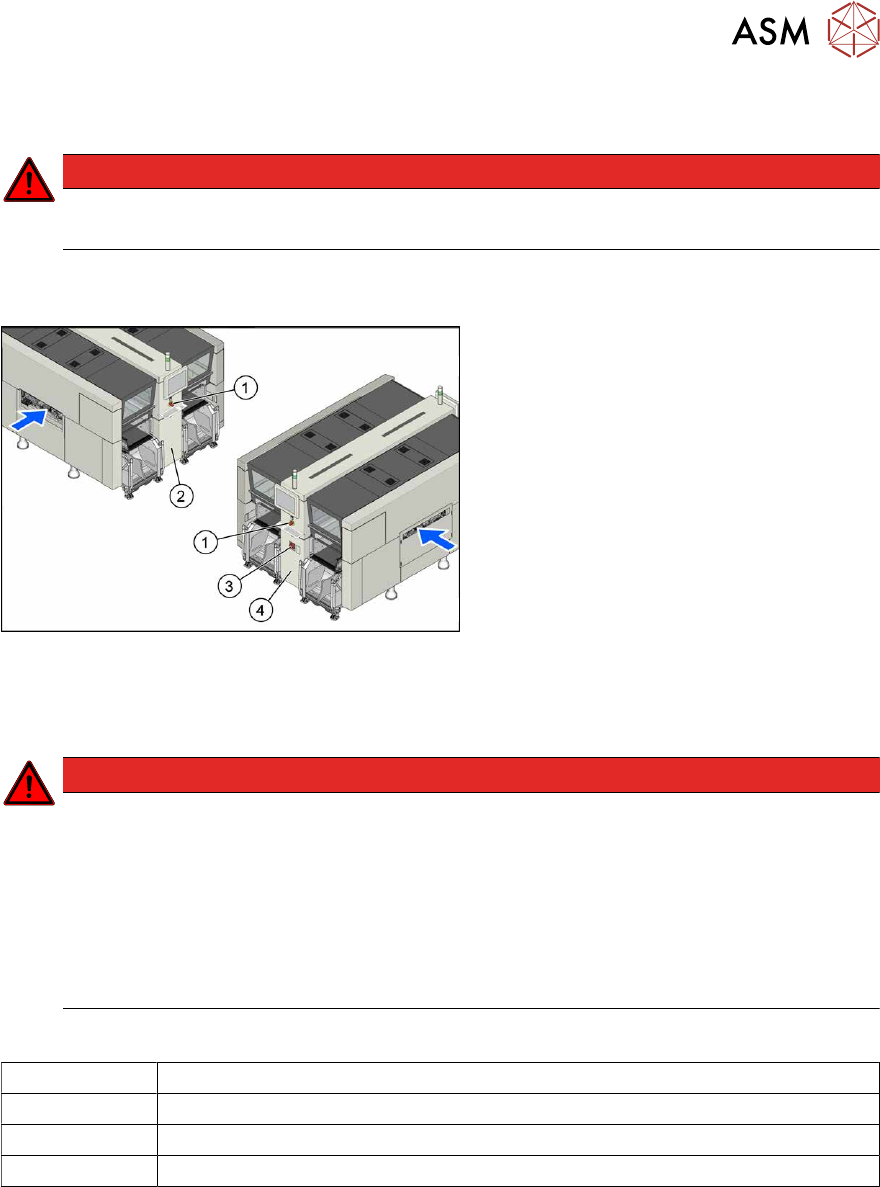

Abb.42: Elektrik (am Beispiel X4i S)
1. Not-Aus-Taster
2. MHCU, MGCU, BoxPC
(hinter der Abdeckung)
3. Hauptschalter
4. Stromversorgung (hinter der
Abdeckung)
3.2 Elektrische Überprüfungen
GEFAHR
Sicherheitshinweise beachten
Bei einer zu Messzwecken frei zugänglichen und angeschlossenen Stromversorgung
besteht das Risiko gefährlicher Berührspannungen und der Kurzschlussbildung.
Bei Nichtbeachtung der Sicherheitshinweise besteht Gefahr für Mensch und
Maschine!
Die Messungen sind nur durch speziell geschulte Servicetechniker zu leisten und erfordern
daher eine entsprechende Zusatzqualifikation und Zusatzkenntnisse.
► Beachten Sie die Sicherheitshinweise in dieser Anleitung und in der Betriebsanleitung.
Hilfsmittel und Werkzeug
00096290-xx Gabelschlüsselsatz
DUSPOL-Spannungsprüfer
Digitalvoltmeter, Klasse 1,5
Messkabel mit Prüfspitzen bzw. Klemmen
3 Stromversorgung
3.2 Elektrische Überprüfungen
48 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
Vorbereitung
VORSICHT
Beschädigung der Versorgungsleitungen unbedingt vermeiden!
Achten Sie darauf, dass Netzkabel und Versorgungsleitungen in der Maschine nicht
geklemmt werden oder die Isolierung beschädigt wird.
Abb.43: Hauptschalter
► Beenden Sie alle Bestückoperationen
und schalten Sie die Maschine am
Hauptschalter (1)
aus.
► Trennen Sie die Maschine vom Strom-
versorgungsnetz.
► Öffnen Sie die Verriegelung der Strom-
versorgungsabdeckung(2)
.
► Entfernen Sie die Befestigungsschraube der Stromversorgung und ziehen Sie die Stromver-
sorgung heraus.
► Verbinden Sie die Maschine wieder mit dem Stromversorgungsnetz.
GEFAHR
Berührspannungen
Achtung, es können gefährliche Berührspannungen im Bereich der offenen Stromversor-
gung anstehen!
► Schalten Sie den Hauptschalter wieder ein und starten Sie die Maschine.
Spannungen
► Messen Sie die gewünschten Spannungen.
Die verschiedenen Spannungen entnehmen Sie der Wirkschaltplanmappe Ihrer Maschine.
●
Wirkschaltplanmappe SIPLACE X-Serie S (ab Hxxxx) [DEEN:00197920‑03]
●
Wirkschaltplanmappe SIPLACE X-Serie S (ab H1440) [DEEN:00197920‑04]
●
Wirkschaltplanmappe SIPLACE X-Serie S (ab H2500) [DEEN:00198730‑xx]
