6 Portale
6.3 X- und Y-Achse
120 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021

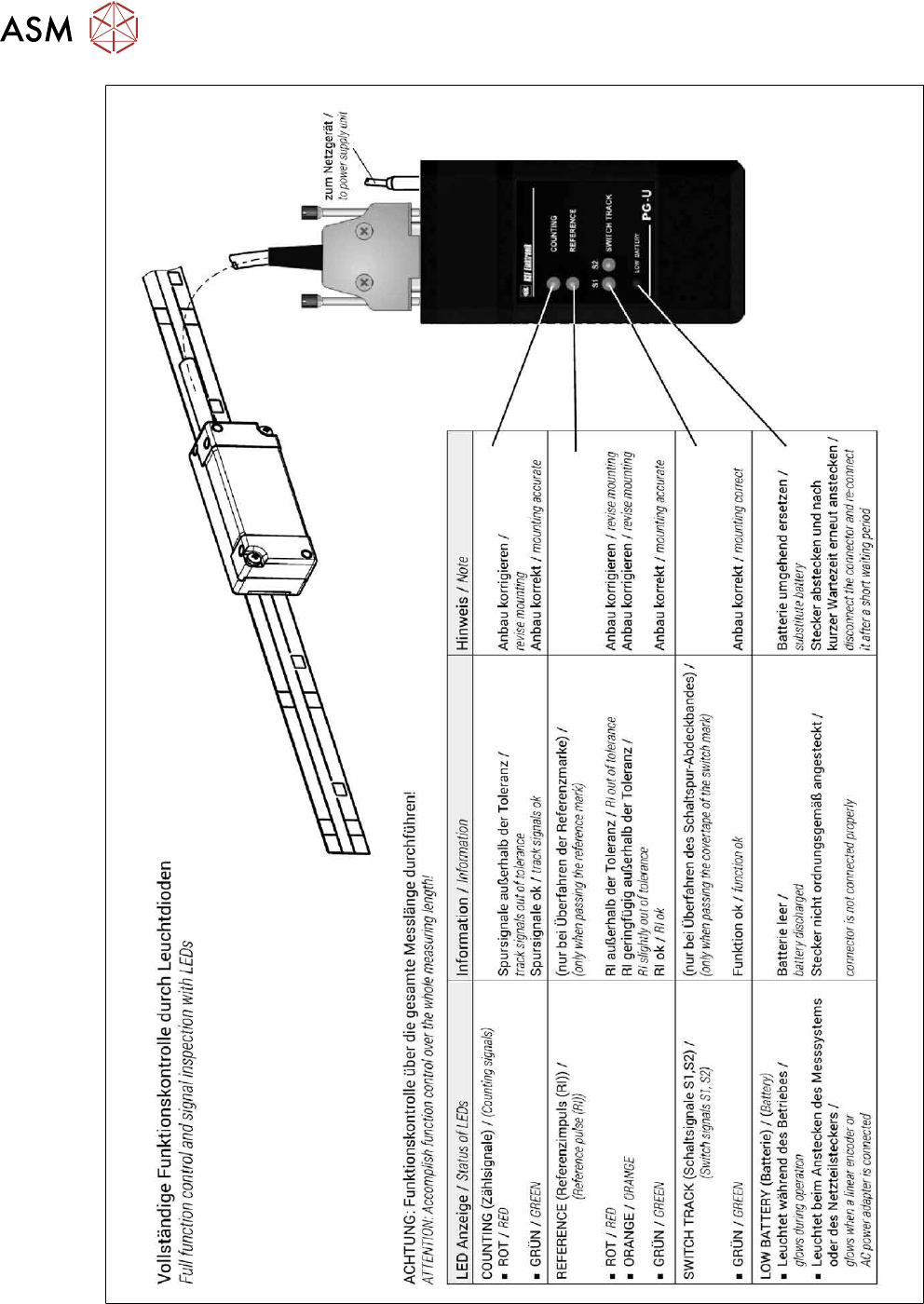

Abb.147: Bedienung Prüfgerät PG-U – 4
6 Portale
6.3 X- und Y-Achse
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 121
6.3.5 Puffer der Y-Achse tauschen
HINWEIS
SIPLACE-Service
Diese Tätigkeit darf nur durch den SIPLACE-Service ausgeführt werden.
6.3.6 X-Maßstab tauschen
HINWEIS
SIPLACE-Service
Diese Tätigkeit darf nur durch den SIPLACE-Service ausgeführt werden.
6.3.7 Y-Maßstab tauschen
HINWEIS
SIPLACE-Service
Diese Tätigkeit darf nur durch den SIPLACE-Service ausgeführt werden.
6 Portale
6.4 Kabelschlepp und Leiterplatten
122 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
6.4 Kabelschlepp und Leiterplatten
6.4.1 Abdeckung über den Platinen tauschen
Teile, Hilfsmittel und Werkzeug

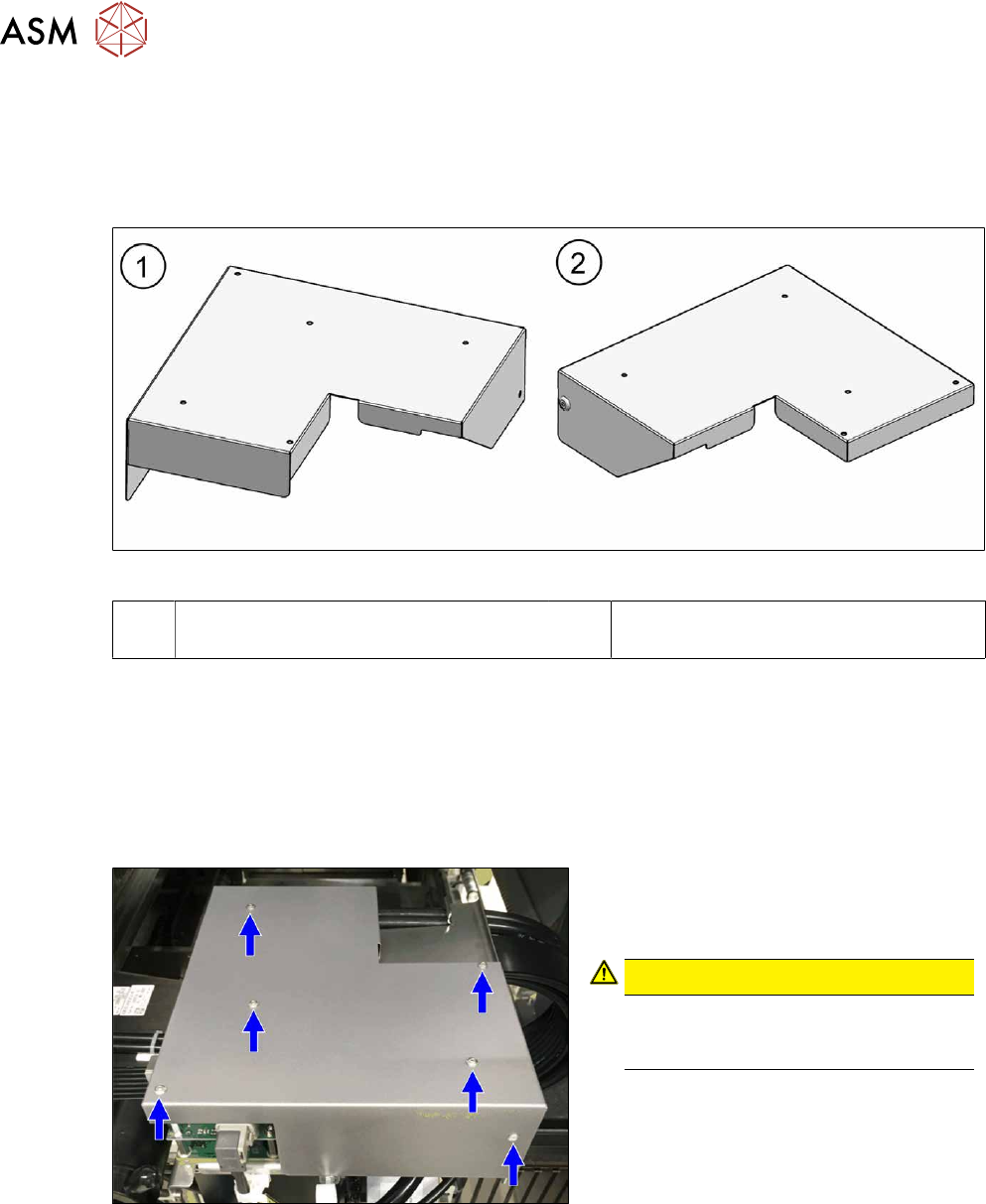

Abb.148: Platinenabdeckung
1 Abdeckblech Kopfplatine kpl.
[03108367‑xx]
2 Abdeckblech Kopfplatine gedreht kpl.
[03108392‑xx]
●
Ggf. 2x Leerstecker (Kunststoffabdeckungen) [00368931-xx]
●
Loctite 241 oder 243
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
Abb.149: Platinenabdeckung
► Entfernen Sie die Befestigungsschrau-
ben.
► Nehmen Sie die Platinenabdeckung ab.
 VORSICHT!
Um Kurzschlüsse zu vermeiden darf
die Abdeckung nur bei ausgeschalteter
Maschine demontiert werden!
.
