6 Portale
6.7 Filter und Pneumatik
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 157
Einbau
► Montieren Sie die neue LP-Kamera an die Halterung. Sichern Sie die Schrauben mit
Loctite241
.
► Verlegen Sie das Anschlusskabel und stellen die elektrische Verbindung wieder her.
► Nach dem Tausch der LP-Kamera muss die Maschine komplett neu vermessen werden. Ver-
wenden Sie hierzu die entsprechende Softwarefunktion im Service-Menü.
6.7 Filter und Pneumatik
6.7.1 Vakuumverteiler am Bestückkopf tauschen
Teile, Hilfsmittel und Werkzeug
●
Verteiler Bestückkopf Vakuum [03029190-xx]
VORSICHT
Passende Blindstopfen verwenden
► Verwenden Sie in der gesamten Maschine nur Blindstopfen, welche auch zum Her-
steller des Druckluftanschlusses passen. Andernfalls kann ein fester Sitz der Stopfen
nicht gewährleistet werden.
► Wir empfehlen die Verwendung von Blindstopfen der Firma Festo.
Übersicht

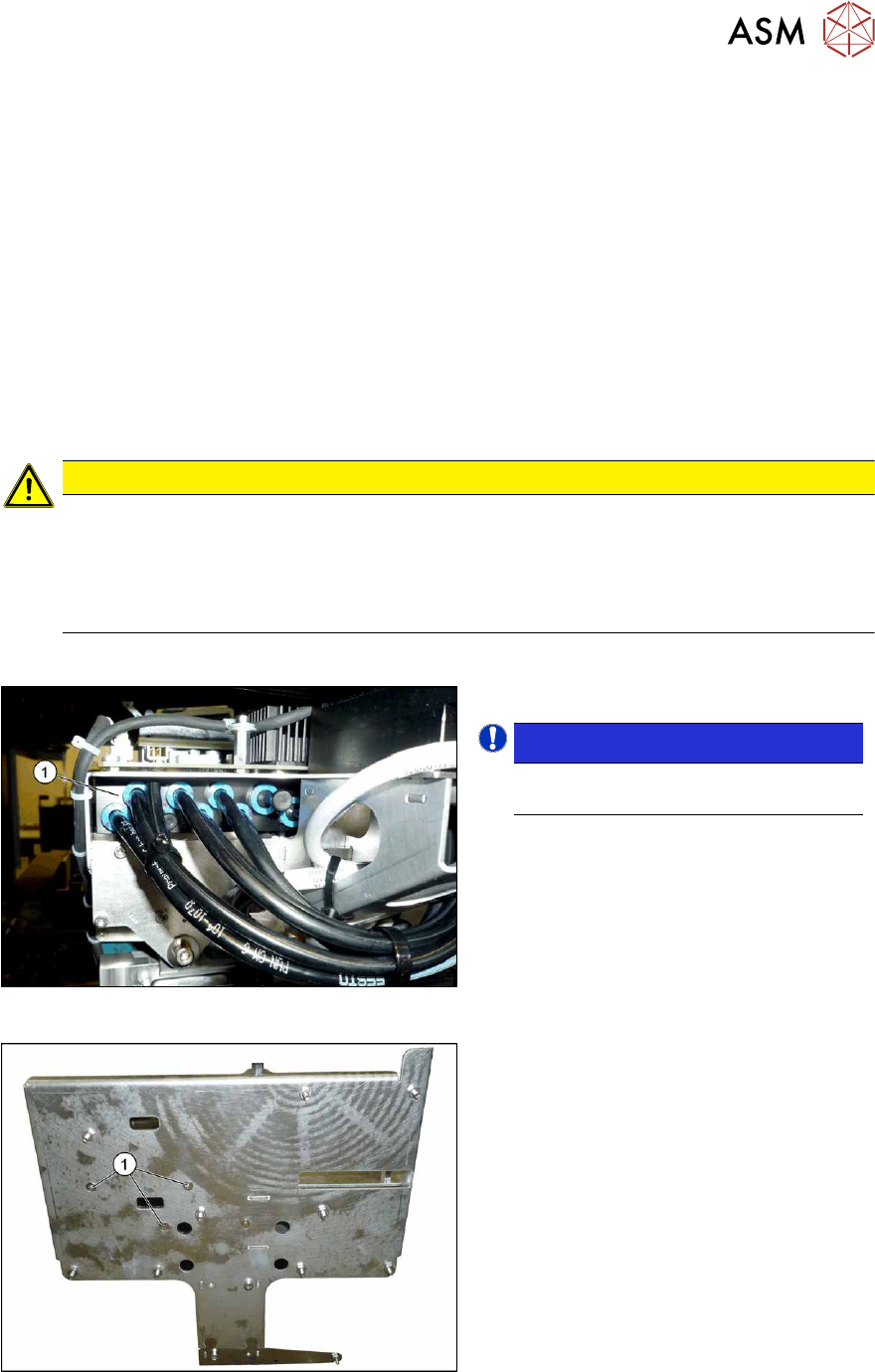

Abb.198: Übersicht Vakuumverteiler
1. Vakuumverteiler
HINWEIS!
Ggf. befindet sich am Vakuumverteiler
noch ein Drucksensor.
.
Siehe 6.7.2 "Drucksensor tauschen" [}158].
Abb.199: Befestigungsschrauben des Vakuumverteilers
1. Befestigungsschrauben des Vakuum-
vereilers
Die Befestigungsschrauben des Vakuumver-
teilers befinden sich unter dem Kopf-Inter-
face.
6 Portale
6.7 Filter und Pneumatik
158 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Stellen Sie die Druckluftversorgung ab.
5.2 "Druckluftzufuhr sperren" [}90]
► Demontieren Sie das Vision-Head-Interface.
6.4.8 "Vision-Head-Interface (VHI) tauschen" [}141]
► Demontieren Sie das Kopf-Interface.
6.4.6 "Kopf-Interface tauschen" [}135]
► Markieren Sie alle pneumatischen Verbindungen zum Vakuumverteiler, so dass Sie diese
später wieder eindeutig zuordnen können.
► Ziehen Sie alle pneumatischen Verbindungen zum Vakuumverteiler ab.
► Entfernen Sie die Befestigungsschrauben des Vakuumverteilers und nehmen Sie diesen ab.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
6.7.2 Drucksensor tauschen
HINWEIS
Der Drucksensor wird nur bei installierter Vakuumpumpe und SIPLACE C&P20x benötigt.
Der Drucksensor ist in diesem Fall für den Betrieb des Bestückautomaten zwingend not-
wendig.
Teile, Hilfsmittel und Werkzeug

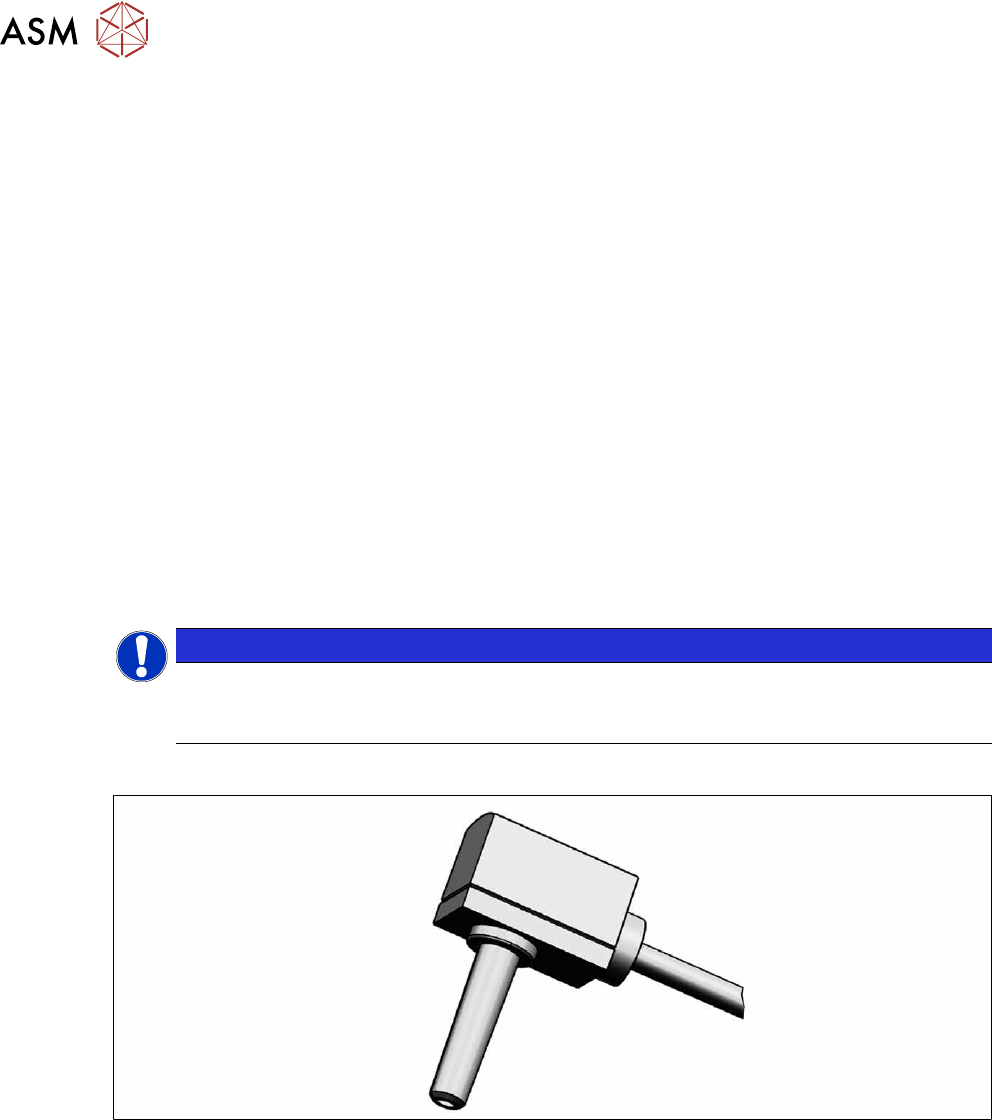

Abb.200: Drucksensor
●
Aufrüstsatz Drucksensor Vakuum SIPLACE C&P20P [03108457‑xx]
6 Portale
6.7 Filter und Pneumatik
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 159
Übersicht

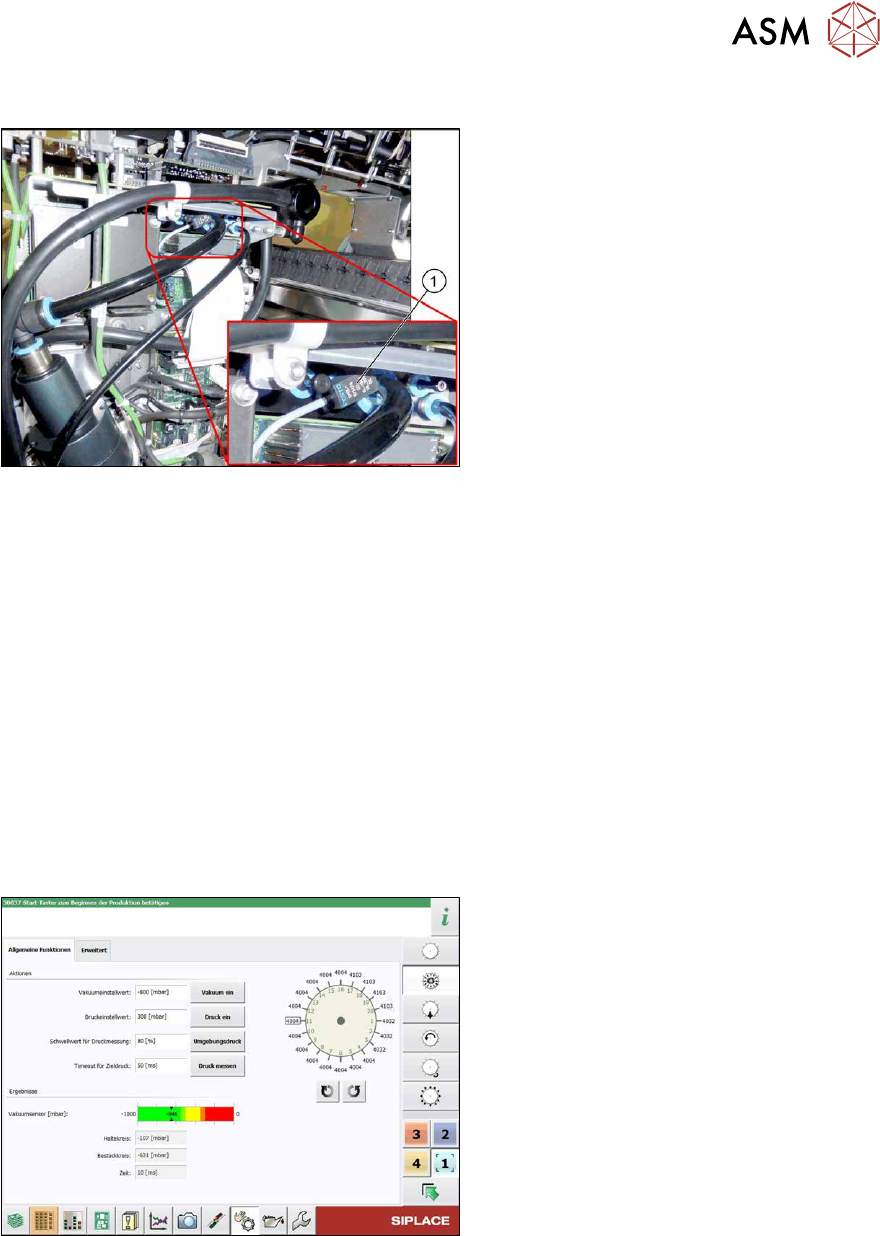

Abb.201: Drucksensor am Portal
1. Drucksensor
Der Drucksensor befindet sich am Vakuum-
verteiler des Portals und wird am Kopf-Inter-
face (X8) angeschlossen.
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Stellen Sie die Druckluftversorgung ab.
5.2 "Druckluftzufuhr sperren" [}90]
► Demontieren Sie eine ggf. vorhandene Abdeckung über den Platinen.
6.4.1 "Abdeckung über den Platinen tauschen" [}122]
► Stecken Sie die elektrische Verbindung des Drucksensors zum Kopf-Interface (X8) ab.
► Stecken Sie den Drucksensor vom Vakuumverteiler am Portal ab.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgenden Hinweis:
Abb.202: Drucksensor überprüfen
► Überprüfen Sie den Drucksensor an
der Stationssoftware.
