2 Grundmaschine
2.8 Pipettenwechsler und Abwurfbehälter
40 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021

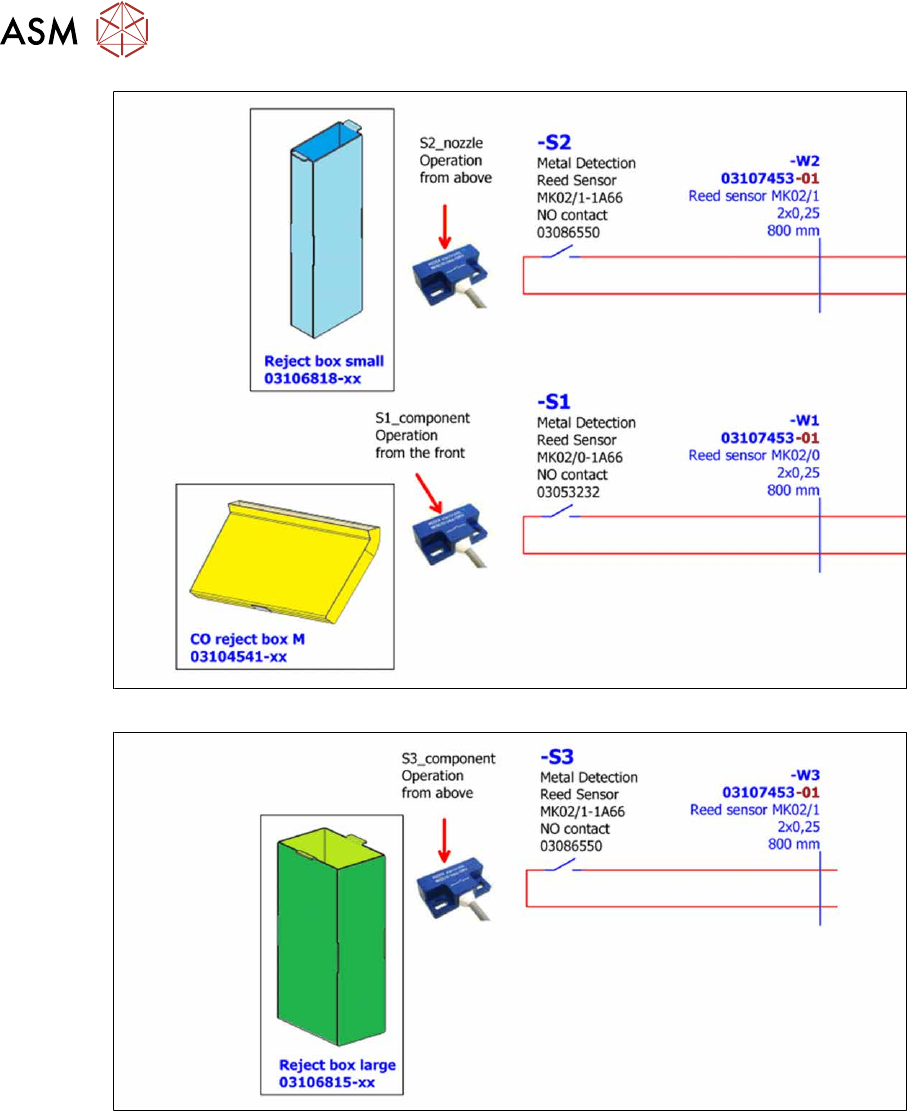

Abb.33: Sensoren Abwurfbehälter SIPLACE X-Serie S mit JTF
Abb.34: Sensoren Abwurfbehälter SIPLACE X-Serie S mit JTF
2 Grundmaschine
2.8 Pipettenwechsler und Abwurfbehälter
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 41
2.8.3 Pipettenwechsler tauschen
HINWEIS
Zweite Reihe, MTC2, WPC
Weitere Informationen zu Pipettenwechslern in zweiter Reihe und in Kombination mit
MTC2/WPC finden Sie in der Montageanleitung "PPW 2te Reihe - PPW vor MTC 2/
WPC" [DEEN:00197369‑xx].
Teile, Hilfsmittel und Werkzeug
Wählen Sie den entsprechenden Pipettenwechsler:
●
PPW Grundaufbau CPx/all komplett lang [03147324–xx] (ersetzt [03103514‑xx]
[03070123‑xx])
●
PPW CPx/alle kurz [03147925‑xx] (ersetzt [03103649-xx] [03062463-xx])
●
Magazinhalter kpl. / PPW P&P B-Serie [03062453‑xx]
●
Ggf. PPW-Abstimmplatten [03021079-xx]
●
Tiefenmessschieber (300 mm) [03079617-xx]
●
Kunststoffplatte
Übersicht

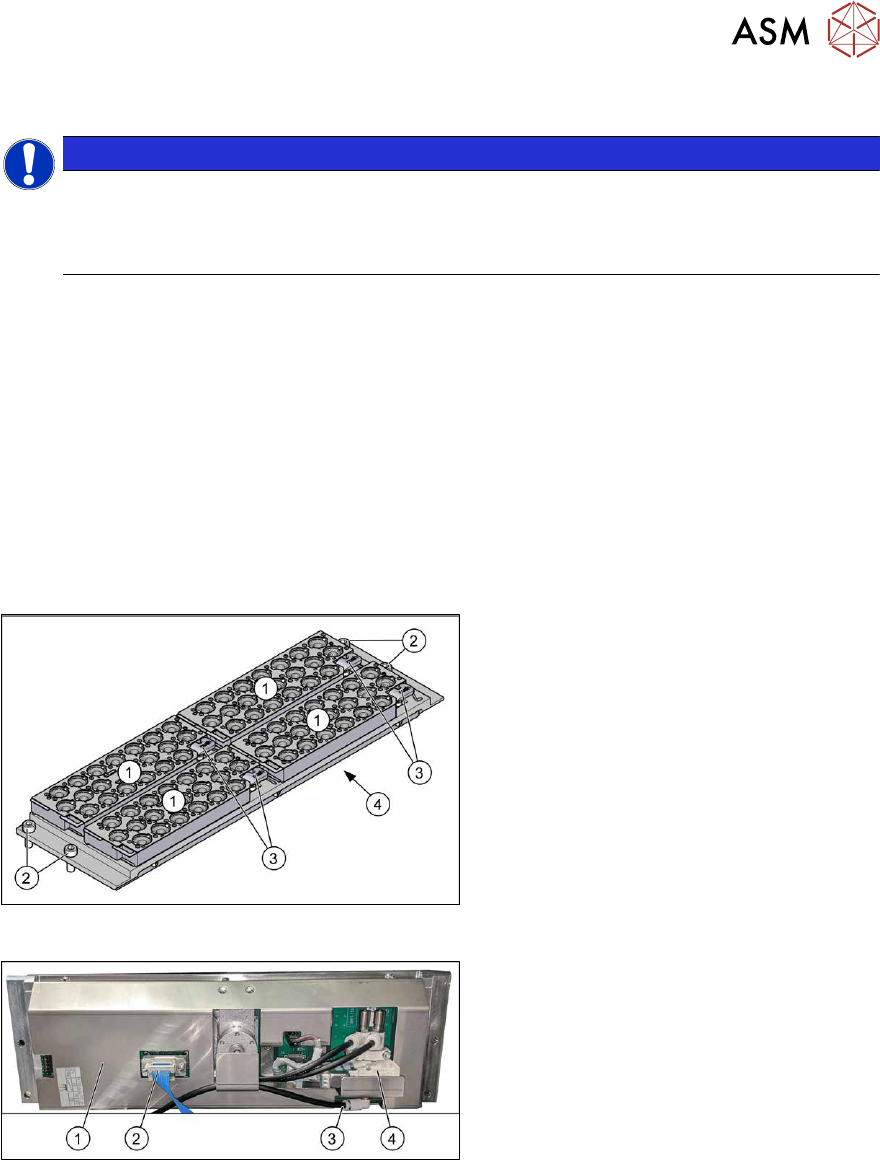

Abb.35: Pipettenwechsler mit vier Pipettenmagazinen
1. Vier Pipettenmagazine (4xxx/6xxx)
2. Vier Befestigungsschrauben
3. Vier Kipphebel zur Entnahme der
Pipettenmagazine
4. Abdeckung auf der Unterseite
Unter der Abdeckung befindet sich die
komplette Elektronik und Pneumatik.
Abb.36: Übersicht Pipettenwechsler
1. Abdeckung
2. Elektrischer Anschluss
3. Pneumatischer Anschluss
4. Ventil
2 Grundmaschine
2.8 Pipettenwechsler und Abwurfbehälter
42 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
Ausbau
HINWEIS
Kurzer und langer Pipettenwechsler
Die Vorgehensweise für Aus- und Einbau ist für den kurzen und langen Pipettenwechsler
identisch.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Stellen Sie die Druckluftversorgung ab.
5.2 "Druckluftzufuhr sperren" [}90]
► Entnehmen Sie alle Magazine.
► Entfernen Sie die vier Befestigungsschrauben.
► Stecken Sie alle elektrischen und pneumatischen Anschlüsse des Pipettenwechslers ab. Mar-
kieren Sie sich ggf. deren Positionen, um diese später wieder eindeutig zuordnen zu können.
► Achten Sie ggf. auf die Auflagebleche. Diese müssen beim Einbau an die ursprüngliche Stelle
montiert werden.
► Heben Sie den Pipettenwechsler vorsichtig aus der Maschine heraus.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Wenn vorhanden: Kontrollieren Sie die Jumper am Pipettenwechsler.
2.8.6 "Jumper am Pipettenwechsler" [}45]
► Setzen Sie die Auflagebleche wieder ein.
► Kontrollieren Sie die mechanische Einbauhöhe des Pipettenwechslers.
2.8.5 "Einstellung der Höhe des Pipettenwechslers" [}44]
