6 Portale 6.8 Sensor, Motor und Führungswagen Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 161 6.8.2 X- und Y-Motor tauschen GEFAHR Quetschgefahr Die Anzugskraft der Magnete beträgt 400 Nm. VORSICHT Schrauben ni…
6 Portale
6.8 Sensor, Motor und Führungswagen
160 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
6.8 Sensor, Motor und Führungswagen
6.8.1 Sensorik Kopfplatte (Temperatursensor) tauschen
Teile, Hilfsmittel und Werkzeug
●
Modul Portalsensor HCU [03071974-xx]
●
Ggf. Gap-Filler / GTQ2100 d:4,6mm 7x16mm [03014285‑xx]
Übersicht

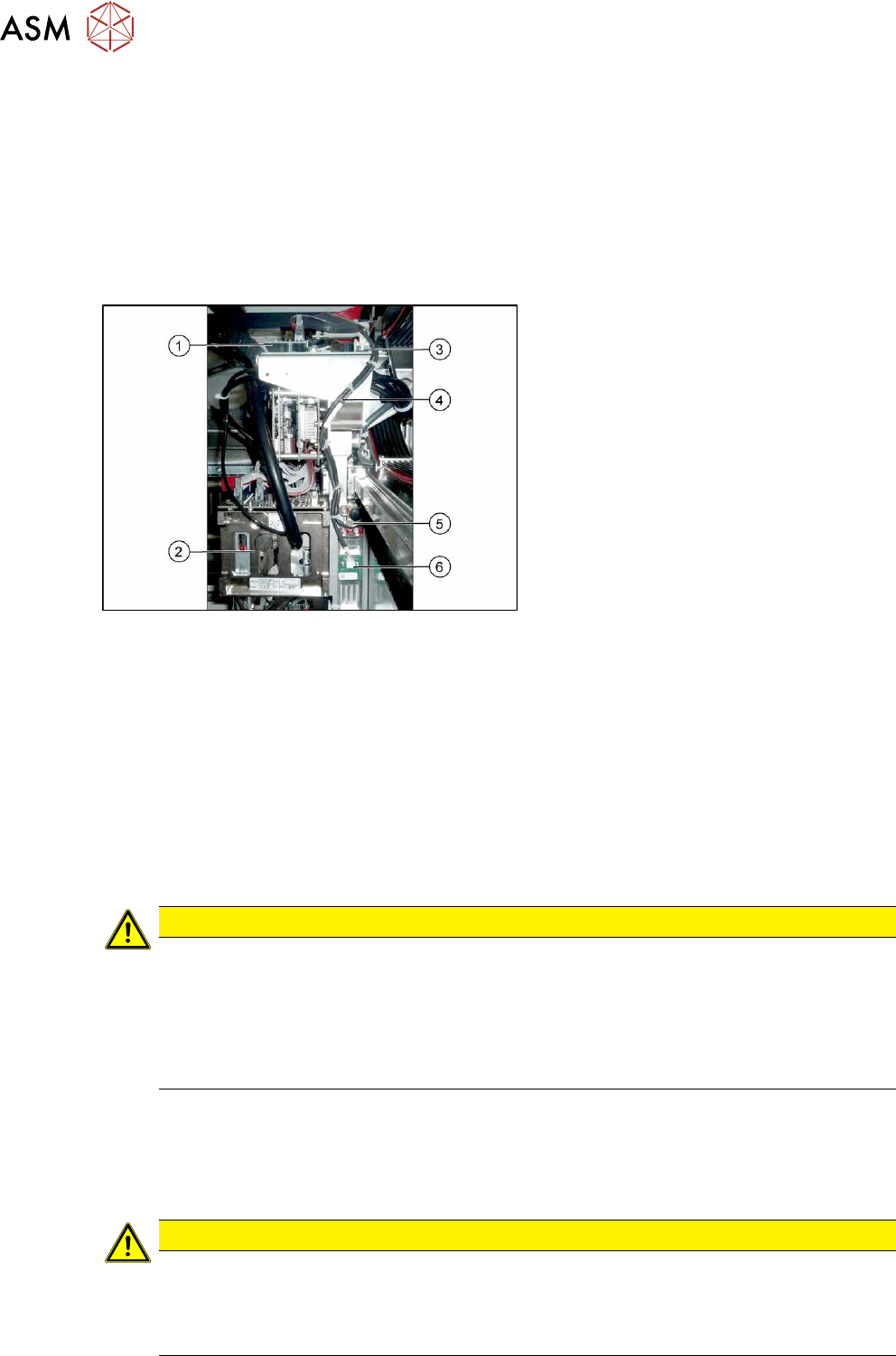

Abb.203: Übersicht Temperatursensor
1. Vision-Head-Interface
2. Bestückkopf am Portal
3. Kopf-Interface
4. Kabel von Temperatursensor und
Inkrementalgeber X-Achse zum Kopf-
Interface
5. Inkrementalgeber X-Achse
6. Temperatursensor
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Für eine bessere Zugänglichkeit kann ein ggf. vorhandener Pin-Picker demontiert werden.
9.6.1 "Pin-Picker komplett tauschen" [}373]
► Stecken Sie das Kabel am Kopf-Interface ab, fädeln Sie es aus und entfernen Sie alle Kabel-
binder.
► Entfernen Sie die beiden Befestigungsschrauben an der Platine und ziehen diese ab.
VORSICHT
Schaumstoff
Unter dieser Platine befindet sich, je nach Version, ein wärmeleitender Gummi (Gap-Filler)
oder Wärmeleitpaste.
► Der wärmeleitende Gummi darf nicht entfernt werden.
► Die Wärmeleitpaste muss beim Wiedereinbau ersetzt werden. Entfernen Sie ggf.
vorher die alte Wärmeleitpaste.
Einbau
► Befestigen Sie die Platine mit den beiden Befestigungsschrauben.
► Fädeln Sie das Kabel bis zum Kopf-Interface ein und stecken es an. Ersetzen Sie geöffnete
Kabelbinder.
VORSICHT
Kabelführung überprüfen!
► Achten Sie darauf, dass die Endanschläge (rote Puffer) nicht am Kabel der Platine
scheuern können.
► Das Kabel der Platine darf nicht mit dem Endanschlag der X-Achse kollidieren.
6 Portale
6.8 Sensor, Motor und Führungswagen
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 161
6.8.2 X- und Y-Motor tauschen
GEFAHR
Quetschgefahr
Die Anzugskraft der Magnete beträgt 400 Nm.
VORSICHT
Schrauben nicht lösen
Das Lösen der Befestigungsschrauben führt zu Verspannungen. Diese wirken sich negativ
auf die Lebensdauer aus.
HINWEIS
SIPLACE-Service
Diese Tätigkeit darf nur durch den SIPLACE-Service ausgeführt werden.
6.8.3 Führungswagen tauschen
GEFAHR
Quetschgefahr
Die Anzugskraft der Magnete beträgt 400 Nm.
VORSICHT
Schrauben nicht lösen
Das Lösen der Befestigungsschrauben führt zu Verspannungen. Diese wirken sich negativ
auf die Lebensdauer aus.
HINWEIS
SIPLACE-Service
Diese Tätigkeit darf nur durch den SIPLACE-Service ausgeführt werden.
6 Portale
6.8 Sensor, Motor und Führungswagen
162 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
