8 Kopftausch
8.1 Fast Hardware Exchange
266 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
► Für alle weiteren Schritte folgen Sie den Anweisungen auf dem Bildschirm.
HINWEIS
Pipetten
Im Reparaturfall ist es nicht immer möglich, die Pipetten von einem defekten Kopf in den
Pipettenwechsler zurückzulegen. Daher kann evtl. kein definierten Zustand erreicht wer-
den. Nach dem Kopftausch hat die Software die Pipettenkonfiguration des defekten Kopfes
und des PPW gespeichert. Sie haben die Möglichkeit die Garagen wieder so aufzufüllen,
dass diese dieselbe Befüllung wie vor dem Ausfall des Kopfes haben.
Ist der neu montierte Kopf mit Kalibrierpipetten ausgerüstet, so werden diese nach der
Kalibrierung entweder in freie Pipettengaragen gelegt oder abgeworfen. Je nach Auftragsvor-
gabe können dann die erforderlichen Pipetten abgeholt und mit der Produktion begonnen wer-
den.
Das Auffüllen der Garagen kann auch übersprungen werden. In diesem Fall muss der PPW
aber vor dem Produktionsstart aufgefüllt werden.
HINWEIS
Zu wenige Kalibrierteile
► Wenn nicht für jeden Kopf ein Kalibrierteil vorhanden ist, klicken Sie auf die Schalt-
fläche Es können nicht alle Kalibrierteile auf einmal bereitgestellt werden
. Sie
werden dann für jeden Kopf einzeln aufgefordert das Kalibrierteil bereitzustellen.
► Bei SIPLACE X2 S, X3 S und X4 S wird nur ein Kalibrierteil pro Bestückbereich ver-
wendet.
► Bei SIPLACE X4i S sollten, wenn möglich, alle vier Kalibrierteile eingelegt werden.
► Nach Abschluss der Kalibrierung wählen Sie, falls sich ein leeres Magazin in der Maschine
befindet, die Schaltfläche Kalibrierpipetten entfernen
.
► Wählen Sie die Schaltfläche Fertig stellen.
► Sollte es Probleme beim Referenzlauf (Vakuumtest) geben, so führen Sie den Nullabgleich
für das Druckregelventil durch.
Damit ist der Austausch beendet und die Produktion kann wieder gestartet werden.
8 Kopftausch
8.2 Unterscheidung der SIPLACE C&P20-Varianten
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 267
8.2 Unterscheidung der SIPLACE C&P20-Varianten
VORSICHT
Verwechseln Sie die verschiedenen SIPLACE C&P20-Varianten nicht.
► Ersatzteile können in der Regel nicht an anderen als den jeweils vorgesehenen Vari-
anten verwendet werden!
Die verschiedenen SIPLACE C&P20-Varianten unterscheiden sich in vielen Details. Am leichtesten
können die Köpfe anhand dieser drei Merkmale unterschieden werden:

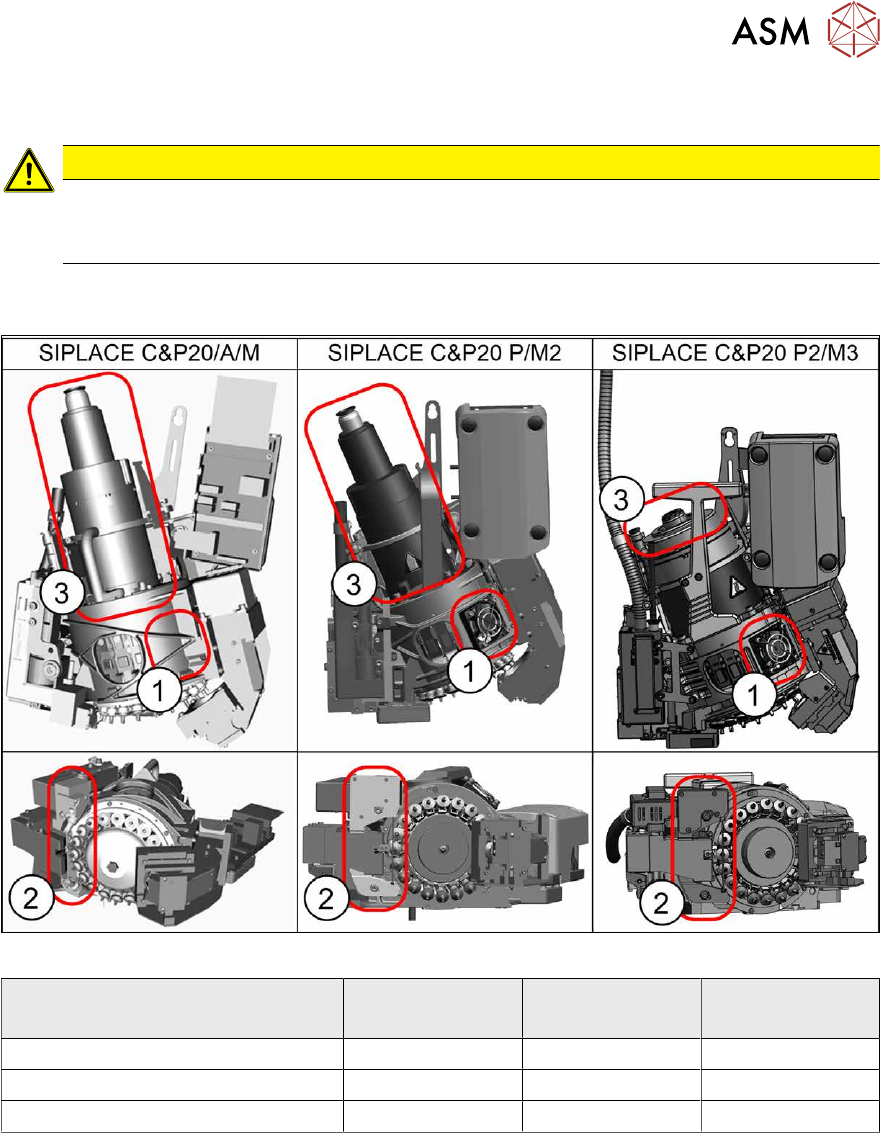

Abb.342: Unterscheidung der SIPLACE C&P20-Varianten
Kopf
Unterscheidungsmerkmal
SIPLACE
C&P20/A/M
SIPLACE
C&P20 P/M2
SIPLACE
C&P20 P2/M3
(1) Lüfter nicht vorhanden vorhanden vorhanden
(2) Bauform BE-Sensor schmal, hoch breit, flach breit, flach
(3) Bauform Haltekreis-Anschluss hoch hoch flach
8 Kopftausch
8.3 SIPLACE C&P20 A/M tauschen
268 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
8.3 SIPLACE C&P20 A/M tauschen
HINWEIS
Vakuumtest
► Führen Sie vor dem Ausbau des Bestückkopfes ggf. einen Vakuumtest durch.
Lesen Sie dazu die "Serviceanleitung Vakuumtest" [DEEN:00196101‑xx].
HINWEIS
Fast Hardware Exchange (FHE)
► Beachten Sie zum Kopf-Tausch auch den Abschnitt 8.1 "Fast Hardware
Exchange" [}263].
Teile, Hilfsmittel und Werkzeug
●
Wählen Sie den Bestückkopf:
Kopftyp Artikel-Nr.
SIPLACE C&P20A 03058420-xx
SIPLACE C&P20M 03103108-xx
●
Drehmomentschraubendreher 1-5 Nm [03078400‑xx]
●
Verlängerung/gerade TX20 [03073256-xx]
●
Bithalter für Schraubendreher Torque Vario-S [03078706‑xx]
●
Torx-Winkelschraubendreher TX8 [03080081-xx]
●
Kalibrierteil Version SST23 [03034148-xx]
●
Schutzschlauch BE-Sensor [03078596-xx]
●
Ggf. bei Vakuumpumpenbetrieb:
– Montageanleitung "Vakuumpumpe SIPLACE X-Serie S ab Hxxxx" [00198599‑xx]
Bei weiterführenden Arbeiten am Bestückkopf:
●
Kopfständer [03056231‑xx]
●
Serviceanleitung "SIPLACE C&P20A/M" [DE:00197464‑xx] [EN:00197465‑xx]
●
Job Card "Preventive Maintenance C&P20A/M" [DE:00197504‑xx] [EN:00197502‑xx]
(weitere Sprachen verfügbar)
HINWEIS
Fehlersuche am Bestückkopf SIPLACE C&P20/A
Viele Bestückköpfe des Typs C&P20, bzw. C&P20A gelangen nur mit geringen Mängeln in
die Reparaturzentren. Einfache Eingriffe mit relativ geringem Zeit- und Materialaufwand,
bringen diese Köpfe wieder zur vollen Funktionsfähigkeit.
► Lesen Sie dazu die technische Information "Fehlersuche am Bestückkopf SIPLACE
C&P20/A" [DE:TI2012‑06D01] [EN:TI2012‑06E01].
